ADM6824
过期内置看门狗定时器的低压监控电路 采用5引脚SOT-23封装
Viewing:
概述
- 精密低压监控
- 9 种复位阈值选项：1.58 V至4.63 V
- 复位超时：140 ms（最小值）
- 复位输出级
推挽低电平有效
开漏低电平有效
推挽高电平有效
- 低功耗(7 μA)
- 保证复位输出有效（VCC = 1 V ）
- 电源干扰抑制
- 额定温度范围：−40°C至+125°C

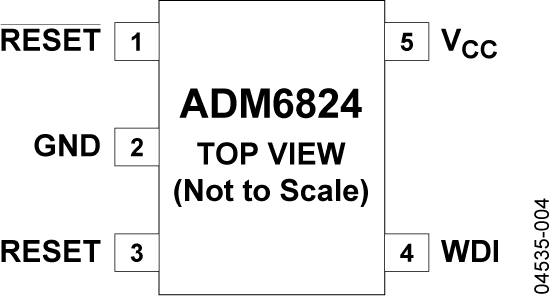

- 5引脚SOT-23封装
ADM6823/ADM6824/ADM6825内置电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。片内看门狗定时器不仅能提供上电复位信号，若微处理器未能在预设超时周期内发出选通脉冲，还能复位微处理器。复位信号也可以由外部按钮，通过手动复位输入引脚置位。这三款器件具有不同的看门狗输入、手动复位输入和输出级配置组合，如数据手册中的表1所示。
每款器件均提供9种复位阈值选项，范围为1.58 V至4.63 V。复位和看门狗超时周期分别固定为140 ms（最小值）和1.6秒（典型值）。
ADM6823/ADM6824/ADM6825采用5引脚SOT-23封装，功耗典型值仅为7 μA，适用于低功耗、便携式应用。
