ADL6337
推荐新设计使用35dB增益,500 MHz至5200 MHz传输VGA
- 产品模型
- 9
产品详情
- 用于RF DAC、收发器和SoC到功率放大器接口的单通道、高线性度传输VGA
- 5 V单电源
- 提供多个版本,涵盖500 MHz至5200 MHz的频率范围
- 功率增益:37.4 dB (ADL6337-A)、35.5 dB (ADL6337-B)、34 dB (ADL6337-C)、35.5 dB (ADL6337-D)
- OIP3:42.0 dBm (ADL6337-A)、42.5 dBm (ADL6337-B)、38 dBm (ADL6337-C)、40 dBm (ADL6337-D)
- OIP2:50 dBm (ADL6337-A)、55 dBm (ADL6337-B)、68 dBm (ADL6337-C)、74 dBm (ADL6337-D)
- 噪声系数:3.7 dB (ADL6337-A)、4.5 dB (ADL6337-B)、5.2 dB (ADL6337-C)
- OP1dB:26.1 dBm (ADL6337-A)、26.0 dBm (ADL6337-B)、25.5 dBm (ADL6337-C)
- RF DSA衰减范围:31.5 dB,分辨率为0.5 dB
- 50 Ω/100 Ω差分输入和50 Ω单端输出
- 可通过3线/4线SPI实现完全编程

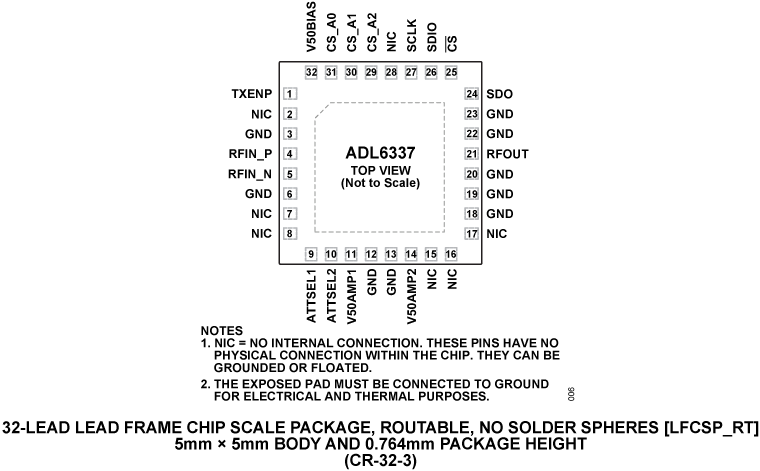

- 32引脚5mm × 5mm LFCSP
ADL6337属于发射可变增益放大器(VGA)系列。它提供从射频数模转换器(DAC)、收发器和片上系统(SoC)到功率放大器的接口。它还包括一个集成射频巴伦,可配置为差分输入、单端输出,以在500 MHz至5200 MHz频率范围内实现高性能射频功能。

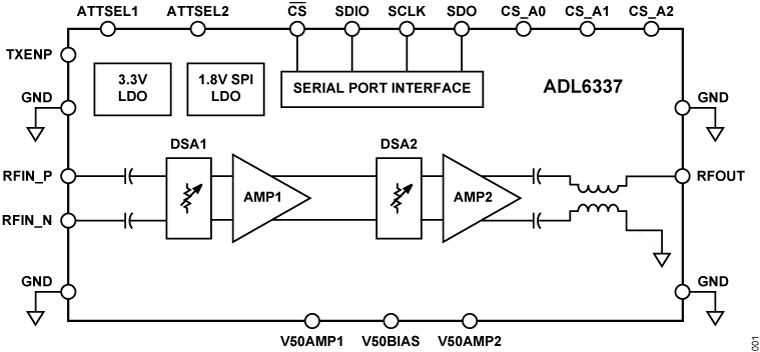

为了优化性能与功率水平,ADL6337包括高线性度放大器和数字步进衰减器(DSA)。ADL6337的所有组件均可通过3线或4线串行端口接口(SPI)进行编程。
ADL6337采用先进的硅锗(SiGe)双极性互补金属氧化物半导体(BiCMOS)工艺制造。
应用
- FDD/TDD宽带中的2G/3G/4G/长期演进(LTE)
- 通信系统
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADL6337-EVALZC | LGA/CASON/CH ARRY SO NO LD | ||
ADL6337ACRZA | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) | ||
ADL6337ACRZA-R7 | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) | ||
ADL6337ACRZB | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) | ||
ADL6337ACRZB-R7 | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) | ||
ADL6337ACRZC | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) | ||
ADL6337ACRZC-R7 | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) | ||
ADL6337ACRZD | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) | ||
ADL6337ACRZD-R7 | 32-Lead LFCSP-RT (5 mm × 5 mm × 0.58 mm) |
这是最新版本的数据手册
工具及仿真模型
IBIS 模型 1
S-参数 2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

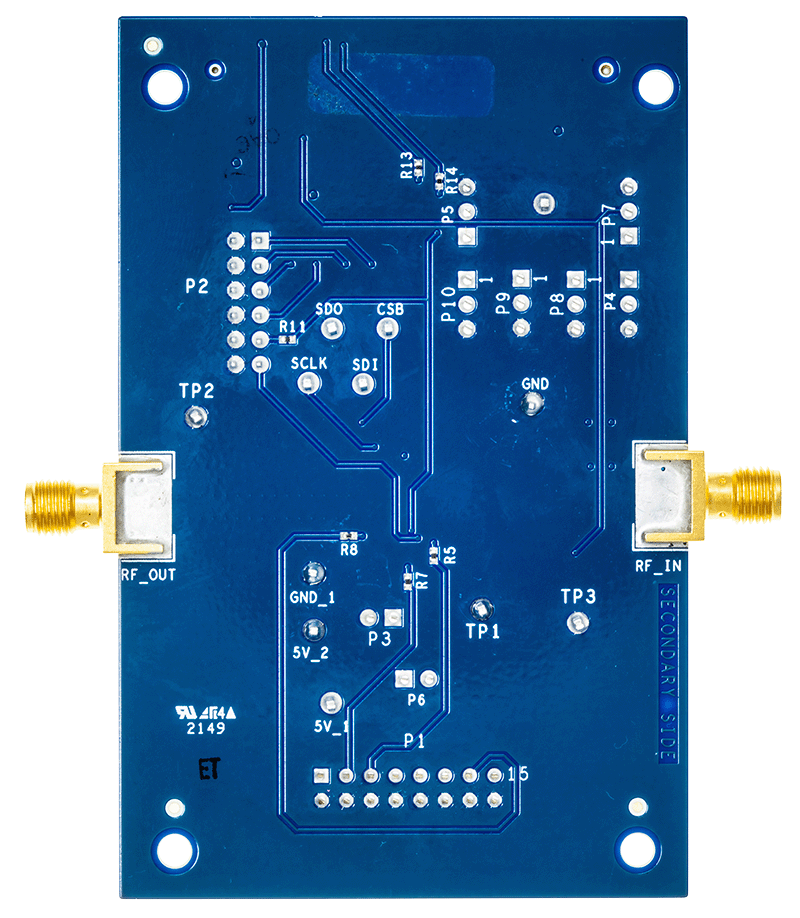

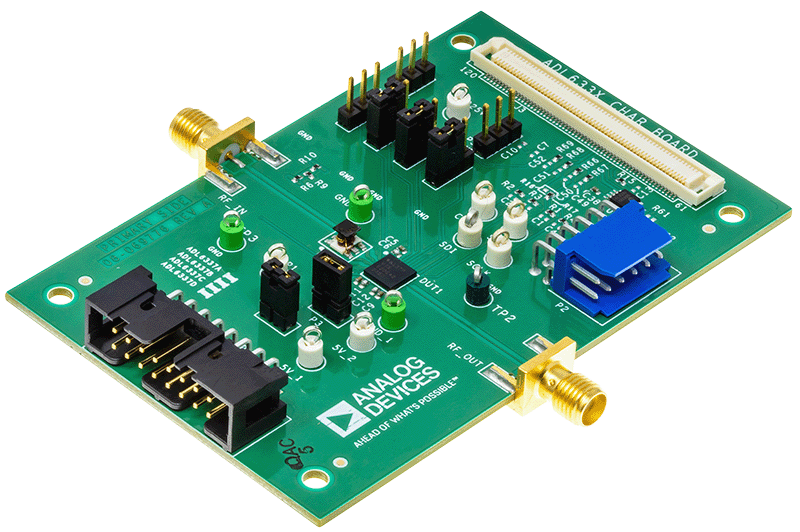

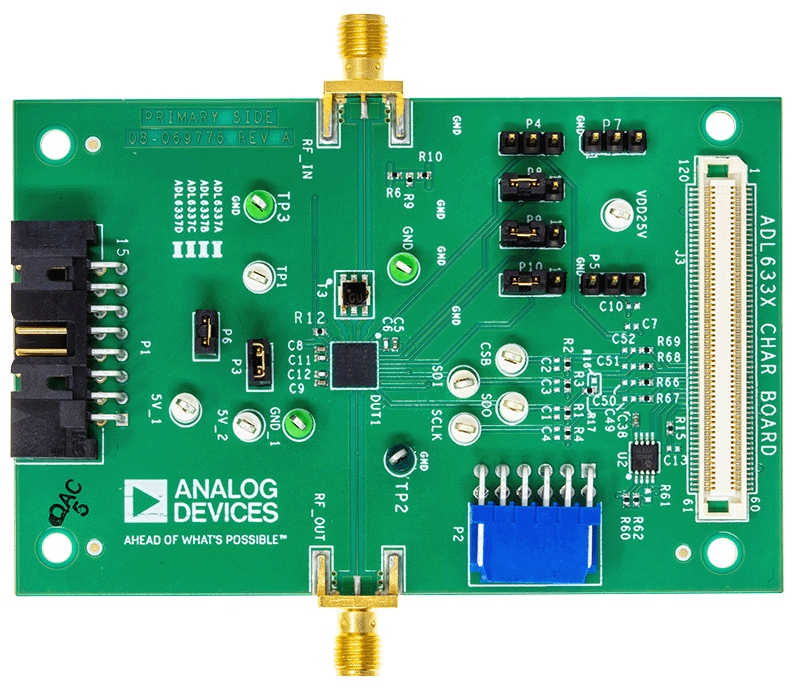

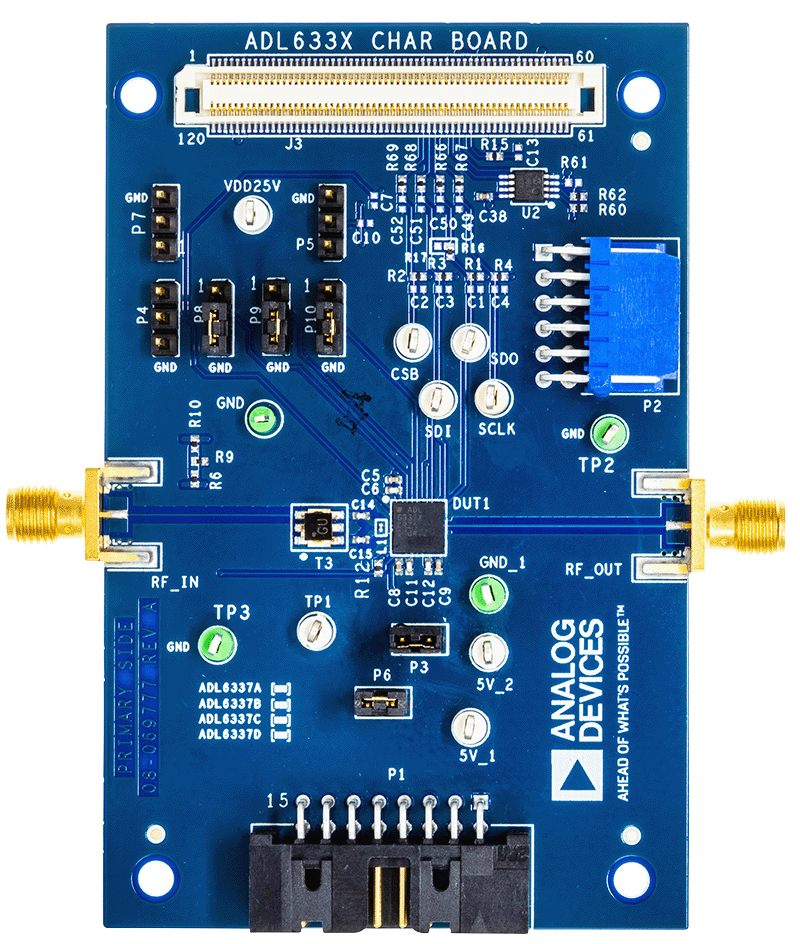

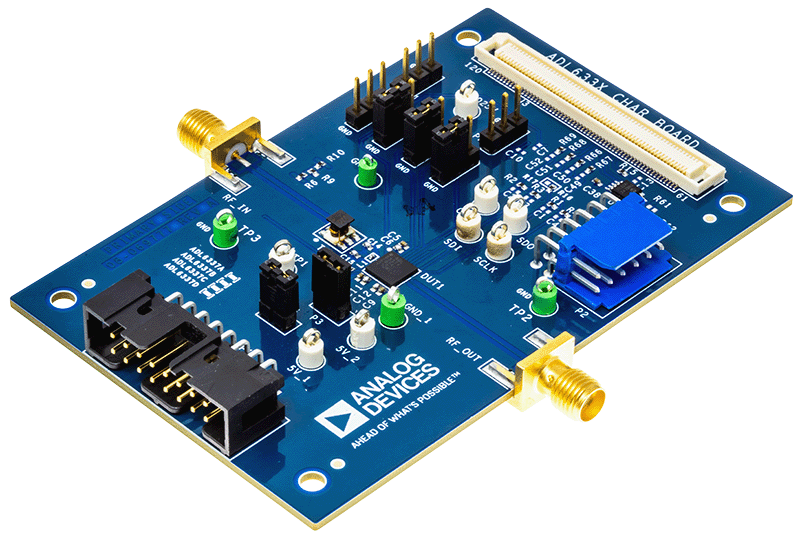

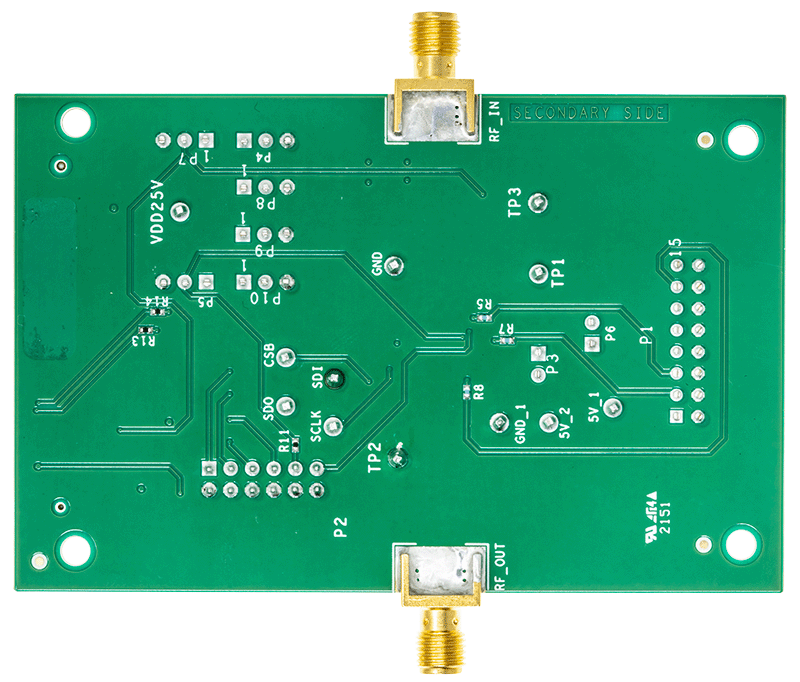

评估套件
