概览
优势和特点
- 精确的均方根至直流转换(200 MHz至6 GHz)
- 测量动态范围:35 dB
无纹波传递功能 - 单端输入,兼容50 Ω信号源
无需外部匹配 - 线性dB输出,调整至35.5 mV/dB (900 MHz)
- 波形与调制独立,如:
GSM/CDMA/W-CDMA
/TD-SCDMA/LTE - 出色的温度稳定性
- 采用3.0 V 至5.0 V电源供电,工作温度范围为−55°C至+125°C
- 低功耗: 3 mA(3.0 V至5.0 V电源)

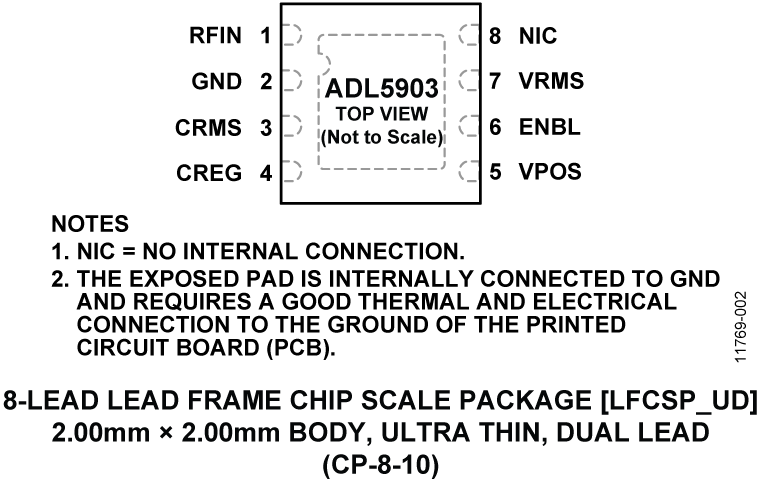

- 8引脚、2 mm × 2 mm LFCSP封装
产品详情
ADL5903是一款真均方根响应功率检波器,具有35 dB测量范围。 该器件提供低功耗性能,具备内在无纹波误差传递功能。ADL5903为需要进行精确信号功率测量的各种高频系统提供了解决方案。 该器件采用3.0 V至5.0 V单电源供电,仅需几个电容即可方便地使用,并且能够以单端驱动,或使用巴伦以差分输入驱动。 片内匹配网络可在器件额定频率范围内提供良好的回损性能。 ADL5903可在200 MHz至6 GHz频率范围内工作,支持的输入范围为−30 dBm至+20 dBm。
ADL5903可用于确定带复杂调制包络的高频信号真功率,包括大波峰因数信号,如GSM、CDMA、W-CDMA、TD-SCDMA和LTE调制信号。 然后,输出便与输入均方根值的对数成比例。 换言之,读数以分贝值直接呈现,900 MHz时调整至大约35.5 mV/dB。
ADL5903具有低功耗工作特性,禁用模式则进一步降低功耗。 当ADL5903通过ENBL引脚上的逻辑低电平而进入关断模式时,其功耗低于100 μA。 ADL5903采用2 mm × 2 mm、8引脚LFCSP封装,具有−55°C至+125°C的宽工作温度范围。
应用
- 功率放大器线性化/控制环路
- 发射机功率控制
- 发射机信号强度指示(TSSI)
- RF仪器仪表
- 无线中继器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

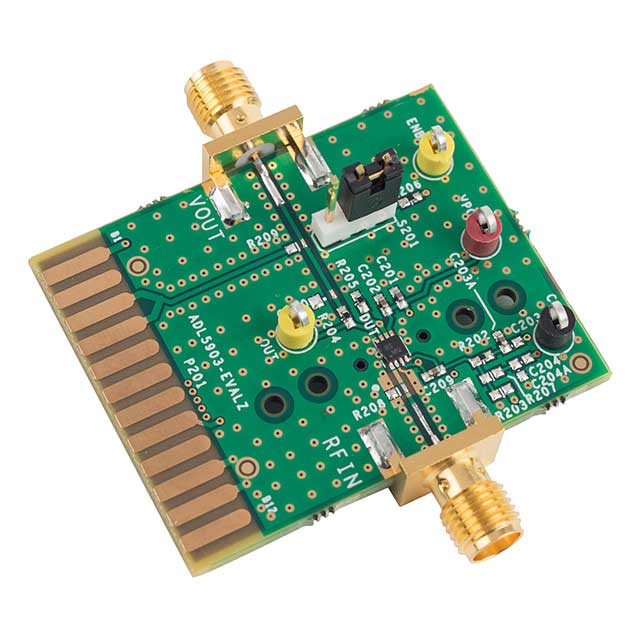

评估套件 (1)
参考资料
工具及仿真模型
S参数
设计工具
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
ADL5903 配套产品
推荐 ADC
- For high speed, low power: AD7466.
