ADL5592

过期

250 MHz至2400 MHz RF可变增益放大器

数据手册 (Rev. 0) 产品选型表

Viewing:

概述

输出频率范围：250 MHz至2400 MHz
噪声系数：5.7 dB (1960 MHz)
OIP3 （1960 MHz）: 每个音29 dBm（PIN = 0 dBm）
2个数字衰减器，各有31 dB范围

衰减步进大小：1 dB
单SPI端口
单电源：4.5 V至5.5 V

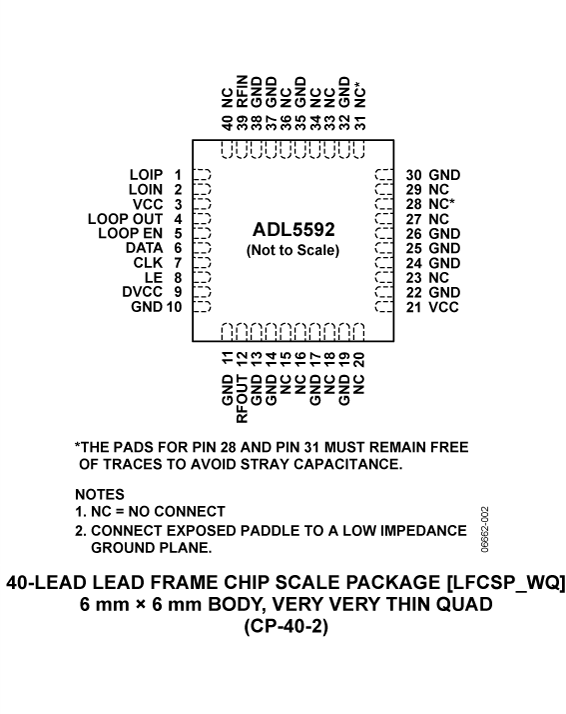

40引脚6 mm × 6 mm LFCSP封装

ADL5592是一款数字可编程可变增益放大器(VGA)，设计工作频率为250 MHz至2400 MHz。两个数字可编程衰减器与一个高线性度固定增益放大器级联。该器件还内置一个混频器，可用来将发射信号混频至相邻接收频段中，供自环测试使用。

在GSM/EDGE等蜂窝通信系统中，ADL5592可以与直接至RF调制器配合使用，如ADL537x和ADL539x等。

ADL5592采用6 mm × 6 mm、40引脚裸露焊盘LFCSP封装，工作温度范围为−40°C至+85°C。

应用

GSM/EDGE 和蜂窝通信系统

参考资料

评估设计文件 1

ADL5592 Gerber 文件 01/16/2012

停产数据手册 1

ADL5592: 250 MHz to 2400 MHz RF Variable Gain Amplifier Obsolete Data Sheet (Rev.0) 07/02/2008

这是最新版本的数据手册

软件资源

Evaluation Software 1

ADL5592 Evaluation Board Software

ADL5592 Evaluation Board Software (Rev. )

找不到您所需的软件或驱动?

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

ADL5592 评估板

立即购买更多内容

产品详情

本页提供250 MHz至2400 MHz RF可变增益放大器ADL5592的评估板订购信息。
