ADL5505

450 MHz 至6000 MHz TruPwr检波器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 真均方根响应检波器
  • 出色的温度稳定性
  • 均方根检波精度:±0.25 dB(整个温度范围内)
  • 输入功率动态范围超过35 dB,包含波峰因素在内
  • RF 带宽:450 MHz至6000 MHz
  • 500 Ω 输入阻抗
  • 单电源供电:2.5 V至3.3 V
  • 低功耗:1.8 mA(3.0 V电源)
  • 符合RoHS标准
更多细节
show more Icon
ADL5505是一款TruPwr™均值响应(真均方根)功率检波器,适用于450 MHz至6000 MHz的高频接收机和发射机信号链。它仅需2.5 V至3.3 V单电源便可工作,功耗低于1.8 mA。输入为内部交流耦合,具有500 Ω标称输入阻抗。均方根输出为线性响应直流电压,900 MHz时的转换增益为1.86 V/V rms。

ADL5505易于使用,可以高度精确地确定复杂波形的均方根值。它可以用于简单和复杂波形的功率测量,特别适合测量高波峰因素(高峰值-均方根比)信号,如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形等。

片内调制滤波器可以满足大多数波形的求平均值需要。输出端的100 Ω片内串联电阻与外部分流电容组合,可提供低通滤波器响应,进而减少直流输出电压中的残留纹波。

ADL5505在30 dB范围内具有出色的温度稳定性;在整个温度范围及动态范围的上段,测量误差接近于0 dB。除温度稳定性外,ADL5505还具有出色的工艺稳定性,从而进一步降低了校准复杂度。

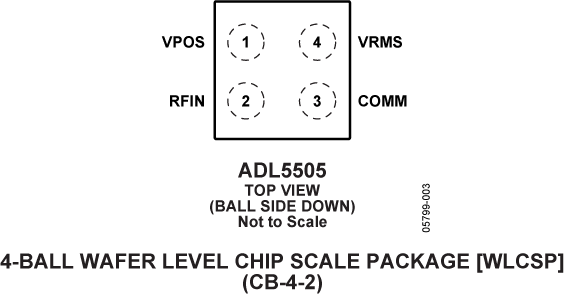

这款功率检波器的工作温度范围为−40°C至+85°C,提供4引脚、0.8 mm × 0.8 mm晶圆级芯片规模封装(WLCSP),采用高fT硅BiCMOS工艺制造。

应用

  • 基于W-CDMA、CDMA2000、QPSK/QAM的OFDM(LTE和WiMAX)波形及其它复杂调制波形的功率测量
  • RF发射机或接收机功率测量
