ADL5504

ADL5504是一款TruPwr™均值响应（真均方根）功率检波器，适用于450 MHz至6000 MHz的高频接收机和发射机信号链。它仅需2.5 V至3.3 V单电源便可工作，功耗低于1.8 mA。输入为内部交流耦合，具有500 Ω标称输入阻抗。均方根输出为线性响应直流电压，900 MHz时的转换增益为1.87 V/V均方根值。

ADL5504易于使用，可以高度精确地确定复杂波形的均方根值。它可以用于简单和复杂波形的功率测量，特别适合测量高波峰因素（高峰值-均方根比）信号，如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形等。

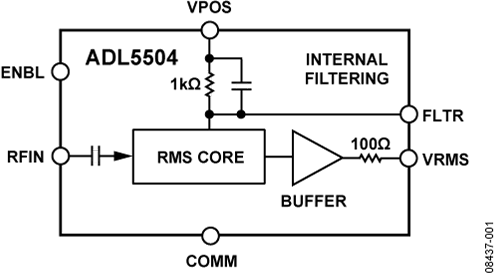

片内调制滤波器可以满足大多数波形的求平均值需要。对于更复杂的波形，可以利用FLTR引脚上的外部电容进行补充信号解调。输出端的100 Ω片内串联电阻与外部分流电容配合，可提供低通滤波器响应，进而减少直流输出电压中的残留纹波。

ADL5504在30 dB范围内具有出色的温度稳定性；在整个温度范围及动态范围的上段，测量误差接近于0 dB。除温度稳定性外，ADL5504还具有出色的工艺稳定性，从而进一步降低了校准复杂度。

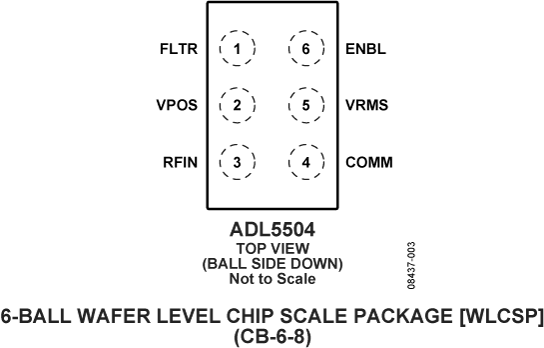

这款功率检波器的工作温度范围为−40°C至+85°C，提供6引脚、0.8 mm × 1.2 mm晶圆级芯片规模封装(WLCSP)，采用高fT硅BiCMOS工艺制造。

应用

• 基于W-CDMA、CDMA2000、QPSK/QAM的OFDM（LTE和WiMAX）波形及其它复杂调制波形的功率测量
• RF 发射机或接收机功率测量
