概览
优势和特点
- 宽带开关，−3 dB带宽为4 GHz
- ADG936：吸收式双SPDT开关
- ADG936-R：反射式双SPDT开关
- 高关断隔离：36 dB (1 GHz)
- 低插入损耗：0.9 dB（DC至1 GHz）
- 1.65 V至2.75 V单电源
- CMOS/LVTTL控制逻辑

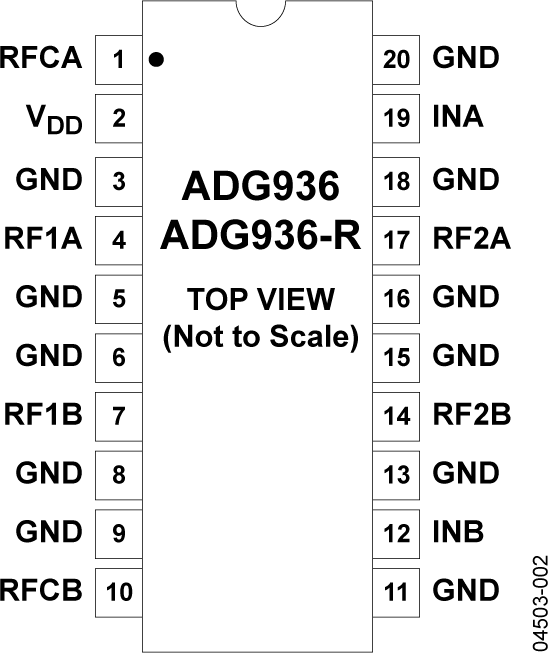

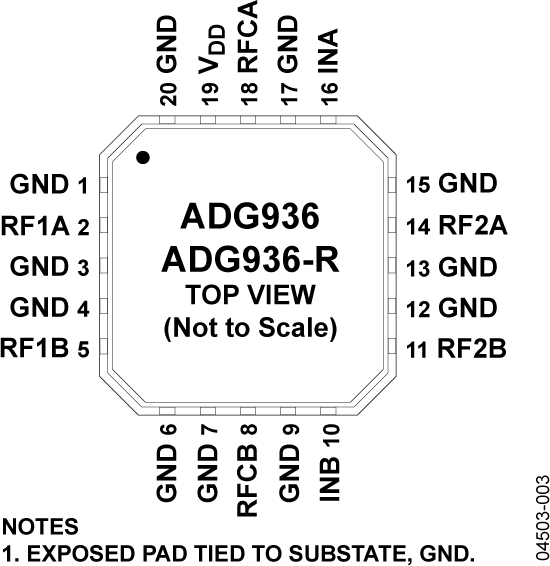

- 20引脚TSSOP和4 mm × 4 mm、LFCSP封装
- 低功耗（最大1 µA）
产品详情
ADG936/ADG936-R均为采用CMOS工艺制造的宽带模拟开关，包含两个独立可选的SPDT开关，在最高至1 GHz范围内具有高隔离、低插入损耗特性。ADG936是一款吸收式/匹配双SPDT开关，具有50 Ω端接分流引脚；ADG936-R为反射式双SPDT开关。这些器件经过专门设计，在DC至1 GHz频率范围内具有高隔离特性。二者均具有片内CMOS控制逻辑，无需外部控制电路。控制输入与CMOS和LVTTL均兼容。这些CMOS器件的功耗很低，非常适合无线应用和通用高频切换应用。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-952: ADG9xx宽带CMOS开关:常见问题 (Rev. 0)9/29/2009
-
RF、微波和毫米波IC选型指南7/13/2018
-
Choosing the Correct Switch or Multiplexer for Your Application8/20/2013
-
开关和多路复用器产品选型指南5/9/2008
-
CN0211:针对无线基础设施的IF带通滤波器切换网络8/20/2013
-
在您的下一个设计中使用实验室电路11/28/2018
工具及仿真模型
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADG936BCPZ | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADG936BCPZ-RL | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADG936BCPZ-RL7 | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADG936BRUZ | 材料声明 | 质量和可靠性 | 20-Lead TSSOP | |
| ADG936BRUZ-R | 材料声明 | 质量和可靠性 | 20-Lead TSSOP | |
| ADG936BRUZ-REEL7 | 材料声明 | 质量和可靠性 | 20-Lead TSSOP | |
| Wafer Fabrication Data |
