概览

优势和特点

  • 1 Ω典型导通电阻
  • 0.2 Ω导通电阻平坦度
  • ±3.3 V至±8 V双电源供电
  • 3.3 V至16 V单电源供电
  • 无需VL电源
  • 3 V逻辑兼容输入
  • 轨到轨工作
  • 每个通道的连续电流
    LFCSP封装:280 mA
    TSSOP封装:175 mA
  • 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

产品详情

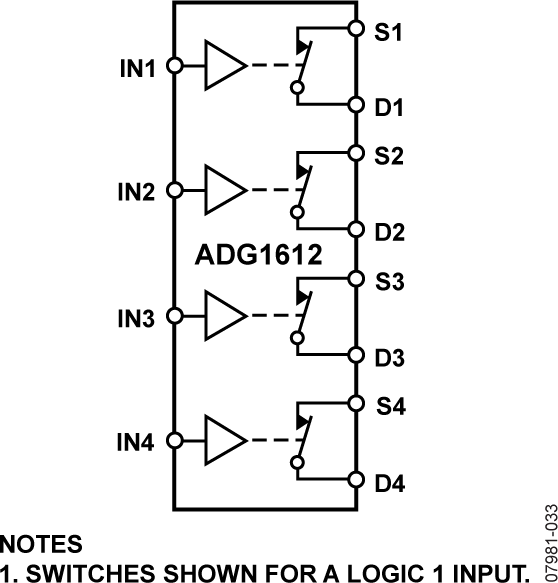

ADG1611/ADG1612/ADG1613内置四个独立的单极/单掷(SPST)开关。二者的唯一不同之处就是数字控制逻辑相反。ADG1611开关的接通条件是相关控制输入为逻辑0,而ADG1612开关则要求逻辑1。ADG1613有两个开关的数字控制逻辑与ADG1611相似,但其它两个开关的控制逻辑则相反。当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,等于电源电压的信号电平被阻止。

ADG1613具有先开后合式开关动作,适合多路复用器应用。设计本身具有低电荷注入特性,当开关数字输入时,可实现较小的瞬变。

这些开关具有超低导通电阻特性,对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦,可确保开关音频信号时拥有出色的线性度和低失真性能。

CMOS结构确保功耗极低,因而这些开关非常适合便携式和电池供电仪表。

产品特色

  1. 整个温度范围内的最大导通电阻:1.6 Ω
  2. 极低失真: THD + N = 0.007%
  3. 3 V逻辑兼容数字输入: VINH = 2.0 V,VINL = 0.8 V
  4. 无需VL逻辑电源。
  5. 超低功耗: <16 nW
  6. 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

应用

  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 采样保持系统
  • 继电器替代方案
