ADG1611/ADG1612/ADG1613内置四个独立的单极/单掷(SPST)开关。二者的唯一不同之处就是数字控制逻辑相反。ADG1611开关的接通条件是相关控制输入为逻辑0，而ADG1612开关则要求逻辑1。ADG1613有两个开关的数字控制逻辑与ADG1611相似，但其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。
在断开条件下，等于电源电压的信号电平被阻止。ADG1613具有先开后合式开关动作，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。
这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。
CMOS结构确保功耗极低，因而这些开关非常适合便携式和电池供电仪表。
产品特色
- 整个温度范围内的最大导通电阻：1.6 Ω
- 极低失真： THD + N = 0.007%
- 3 V逻辑兼容数字输入： VINH = 2.0 V，VINL = 0.8 V
- 无需VL逻辑电源。
- 超低功耗： <16 nW
- 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装
应用
- 通信系统
- 医疗系统
- 音频信号路由
- 视频信号路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 继电器替代方案
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
开关和多路复用器产品选型指南5/9/2008PDF1462 kB
-

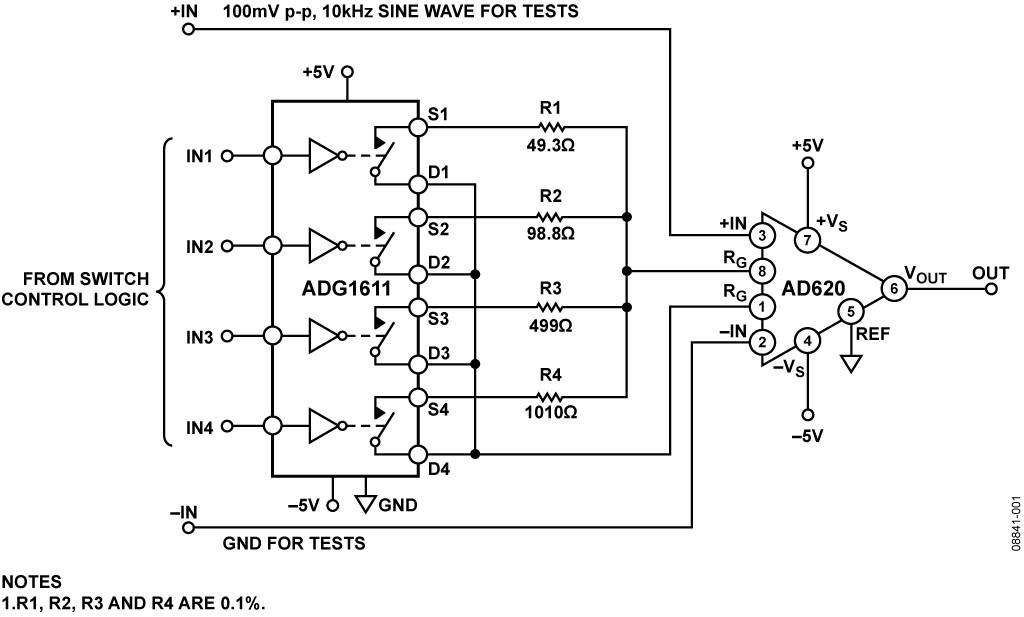

CN-0146:利用四通道单刀单掷开关ADG1611和仪表放大器AD620构建低成本可编程增益仪表放大器电路4/27/2015PDF325 K
-
