ADE7953

带零线电流测量的单相多功能计量IC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高度准确;支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053.22和IEC 62053-23标准
  • 测量有功、无功和视在功率、采样波形及电流和电压均方根值
  • 提供第二电流输入以进行零线电流测量
  • 在3000:1的动态范围内,有功和无功功率测量误差小于0.1%
  • 在1000:1的动态范围内,瞬时电流和电压均方根值测量误差小于0.2%
  • 提供视在功率测量和瞬时功率读数
  • 带宽:1.23 kHz
  • 灵活的PGA增益级(高达22倍)
  • 内置用于罗氏线圈的积分器
  • SPI, I2C 或UART通信
更多细节
show more Icon
ADE7953是一款高精度电能计量IC,主要用于单相应用。它能够测量线路电压和电流,并计算有功、无功、视在功率以及瞬时均方根电压和电流。

该器件内置三个Σ-Δ型ADC和一个高精度电能计量内核。第三输入通道可同时测量零线电流,支持窃电检测和零线电流计费。附加通道集成了完整的信号路径,允许执行各种测量。各输入通道均支持独立且灵活的增益级,因此该器件适合与各种电流传感器一起使用,如电流变压器(CT)和低阻值分流电阻等。两个片内积分器为使用罗氏线圈传感器提供了便利。

ADE7953可以通过多种通信接口访问片内计量寄存器,包括SPI、I2C和UART。两个可配置的低抖动脉冲输出引脚提供与有功、无功或视在功率及电流和电压均方根值成比例的输出。通过外部IRQ引脚可以获得全面的电能质量信息,如过流、过压、峰值和骤降检测等。该器件包括独立的有功、无功和视在空载检测功能,用以防止电表“爬电”。此外还提供了专用反向电源(REVP)、过零电压(ZX)和过零电流(ZX_I)引脚。ADE7953电能计量IC采用3.3V电源供电,提供28引脚LFCSP封装。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADE7953ACPZ
  • HTML
  • HTML
ADE7953ACPZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 6, 2017

- 16_0234

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8月 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

1月 27, 2014

- 13_0322

Mask Change for ADE7953 and Datasheet Update

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 6, 2017

- 16_0234

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8月 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

1月 27, 2014

- 13_0322

arrow down

Mask Change for ADE7953 and Datasheet Update

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

EVAL-ADE7953

ADE7953评估板

zoom

EVAL-ADE7953

ADE7953评估板

产品详情

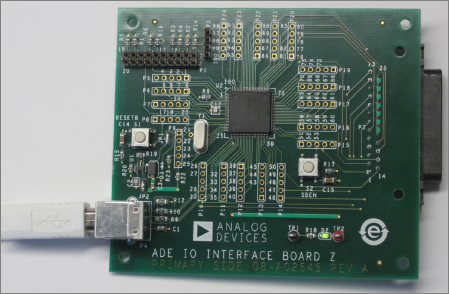

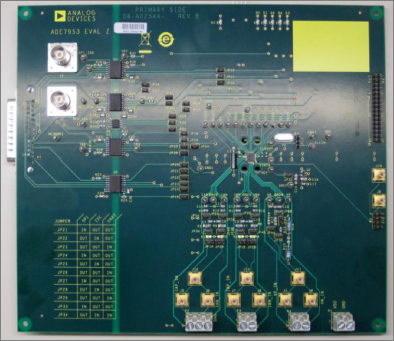

ADE7953评估套件包括两个应一起使用的评估板以评估芯片。 较小的评估板,即ADE IO INTERFACE BOARD Z(接口板),包括NXP LPC2368FBD100微控制器,用于处理PC至ADE7953的所有通信。 较大的评估板,即EVAL-ADE7953EBZ(评估板),包括ADE7953电能计量IC、相关滤波和隔离元件以实现高压输入。 应使用评估套件中包含的25引脚连接器将两个评估板连接在一起。 该连接器在接口板上标记为P2,在评估板上标记为P7。
