ADE9153B

具有传感器监控和自校准功能的电能计量 IC

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • mSure 传感器监控
    • 输入信号路径的非侵入式实时直接精确测量
    • 检测仪表生命周期内的仪表精度变化和漂移量
    • 识别传感器故障
    • 启用高级篡改检测方法
    • 有助于诊断数据报告的配对 MCU 固件
    • 支持在相位线上连接分流器和在中性线上连接 CT
  • mSure 自校准
    • 基于直接测量完整信号路径的自校准
    • 校准程序不需要基准电压源计量器
  • 3 个高性能 ADC
    • 86 dB SNR
    • 高增益电流通道：峰值为 ±26.04 mV，最高增益设置时输入为 18.4 mV rms
  • 高级计量功能组
    • Watt、VAR、VA、Wh、VARh 和 VAh
    • 支持有功电能标准：IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46 和 ANSI C12.20
    • 支持无功电能标准：IEC 62053-23 和 IEC 62053-24
    • 电流和电压 rms 测量
  • 工作温度（工业范围）：−40°C 至 +85°C
  • 具有 12 位逐次逼近寄存器 (SAR) ADC 的集成温度传感器
更多细节
show more Icon

ADE9153B1 是一款具有传感器监控和自校准功能的高精度单相电能计量 IC。使用 mSure® 技术的传感器监控功能支持仪表健康监测和高级篡改检测。利用该监控功能，用户可以检查传感器和信号路径的总体精度，从而独自确定电流和电压通道上特定时间段内的精度漂移。同样，mSure 提供高级篡改检测功能，能够检测传感器上的异常变化。mSure 与计量测量并行运行，可在 ADE9153B 中实现不间断和不受影响的计量功能。在使用并联电阻器作为电流传感器的情况下，mSure 自校准功能允许计量器自动校准电流和电压通道，无需使用精确基准电压源计量器或精确电源。自校准功能支持 1 级和 2 级计量器。

ADE9153B 包含三个高性能模数转换器 (ADC)，信噪比 (SNR) 为 88 dB。ADE9153B 提供线路电压和电流的精确测量，并可计算有功、基本无功和视在电能以及 rms。包括各种电源质量信息，例如骤降和暂升检测。电流通道 A 适用于并联，具有灵活的增益级，提供从峰值 62.5 mV 一直到峰值 26.04 mV 的满量程输入范围。电流通道 B 具有 1×、2× 和 4× 增益级，适用于电流互感器 (CT)。高速 10 MHz 串行外设接口 (SPI) 端口允许访问 ADE9153B 寄存器。

1 受美国专利 8,350,558、8,010,304、WO2013038176 A3、0113507 A1、0253102 A1、0354266 A1 和 0154029 A1 保护。

Show More Arrow image
可以从此页面下载该产品的简短数据手册。ADI 还期待与领先的公共事业公司和仪表制造商合作，以全面实现 mSure 技术的价值。有关更多信息，请联系您当地的 ADI 公司销售团队或在 analog.com/msure 上填写信息申请表。
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADE9153B

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 10/02/2017
英文

ADE9153B: Energy Metering IC with Sensor Monitoring and Self-Calibration Preliminary Data Sheet (Rev.SpA)

打开PDF文件

redirect
60.76 K
download

下载 PDF

技术文章

8

PDF Vector

HTML

更新 04/01/2020
英文
Electricity Meter Accuracy Monitoring Enabled by ADI’s mSure Technology redirect icon

PDF Vector

HTML

更新 04/01/2020
中文
利用ADI的mSure技术实现电表精度监测 redirect icon

PDF Vector

HTML

更新 04/01/2020
日文
電力メータの測定精度を監視、アナログ・デバイセズのmSure技術で実現 redirect icon

PDF Vector

HTML

更新 04/01/2020
英文
Don’t Throw Away Your Smart Meters! redirect icon

PDF Vector

HTML

更新 04/01/2020
日文
まだ使えるスマート・メータを捨てないで！ redirect icon

PDF Vector

HTML

更新 10/01/2021
英文
Advances in Smart Electricity Meter Field Diagnostics redirect icon

PDF Vector

HTML

更新 10/01/2021
中文
智能电表现场诊断的进展 redirect icon

PDF Vector

HTML

更新 10/01/2021
日文
スマート・メータ向けの先進的なフィールド診断技術 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADE9153BACPZ 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADE9153BACPZ-RL 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 1, 2024

- 24_0009

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

ADE9153BACPZ

ADE9153BACPZ-RL

pdf

PCN24_0009_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

9月 27, 2021

- 21_0176

ADE9153 Firmware/Test Program Change

ADE9153BACPZ

ADE9153BACPZ-RL

pdf

PCN21_0176_Form

external-icon

xls

Material_Report

Download

pdf

Revised Datasheet Specification

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 1, 2024

- 24_0009

arrow down

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

ADE9153BACPZ

ADE9153BACPZ-RL

pdf

PCN24_0009_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
9月 27, 2021

- 21_0176

arrow down

ADE9153 Firmware/Test Program Change

ADE9153BACPZ

ADE9153BACPZ-RL

pdf

PCN21_0176_Form

external-icon

xls

Material_Report

Download

pdf

Revised Datasheet Specification

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述
ADE9153A
popup image
Cart

推荐新设计使用

具有自动校准功能的电能计量 IC

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 1

reference details image

EVAL-ADE9153B

ADE9153B Energy + mSure sensor monitor Evaluation Kit

zoom

EVAL-ADE9153B

ADE9153B Energy + mSure sensor monitor Evaluation Kit

download icon

下载

 print icon

打印

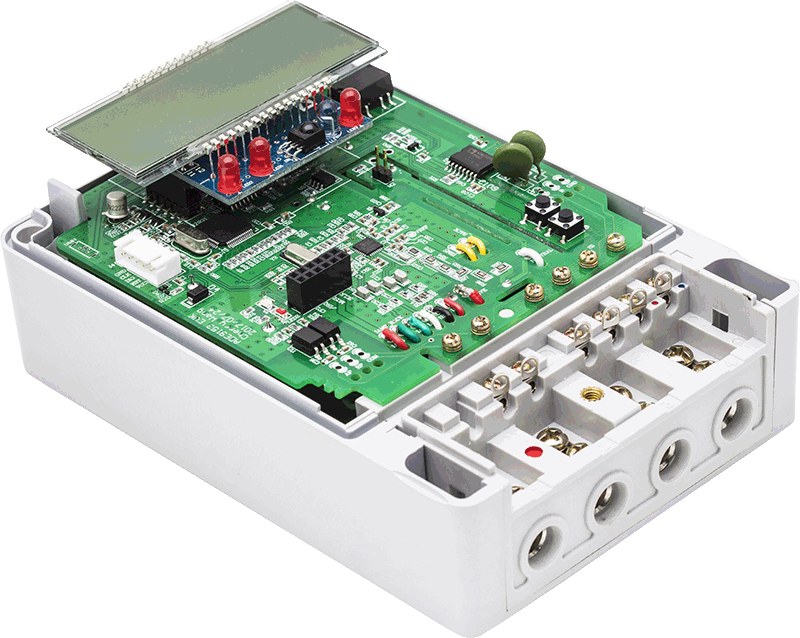

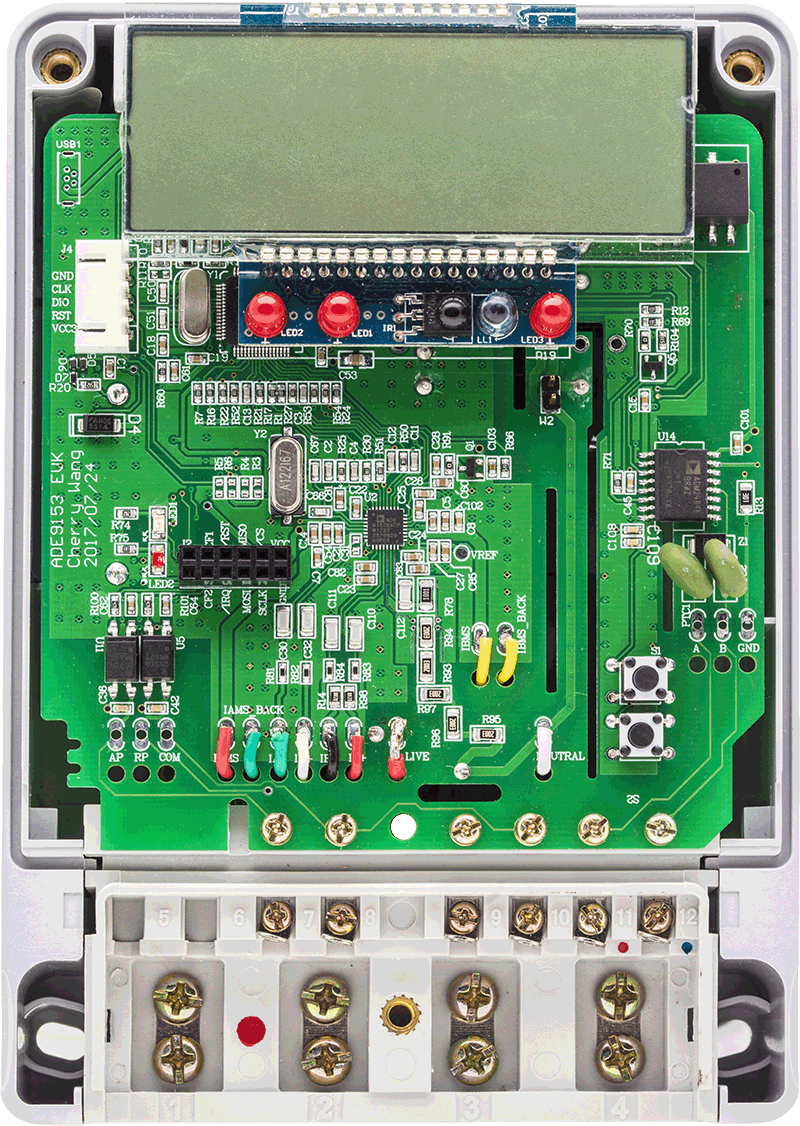

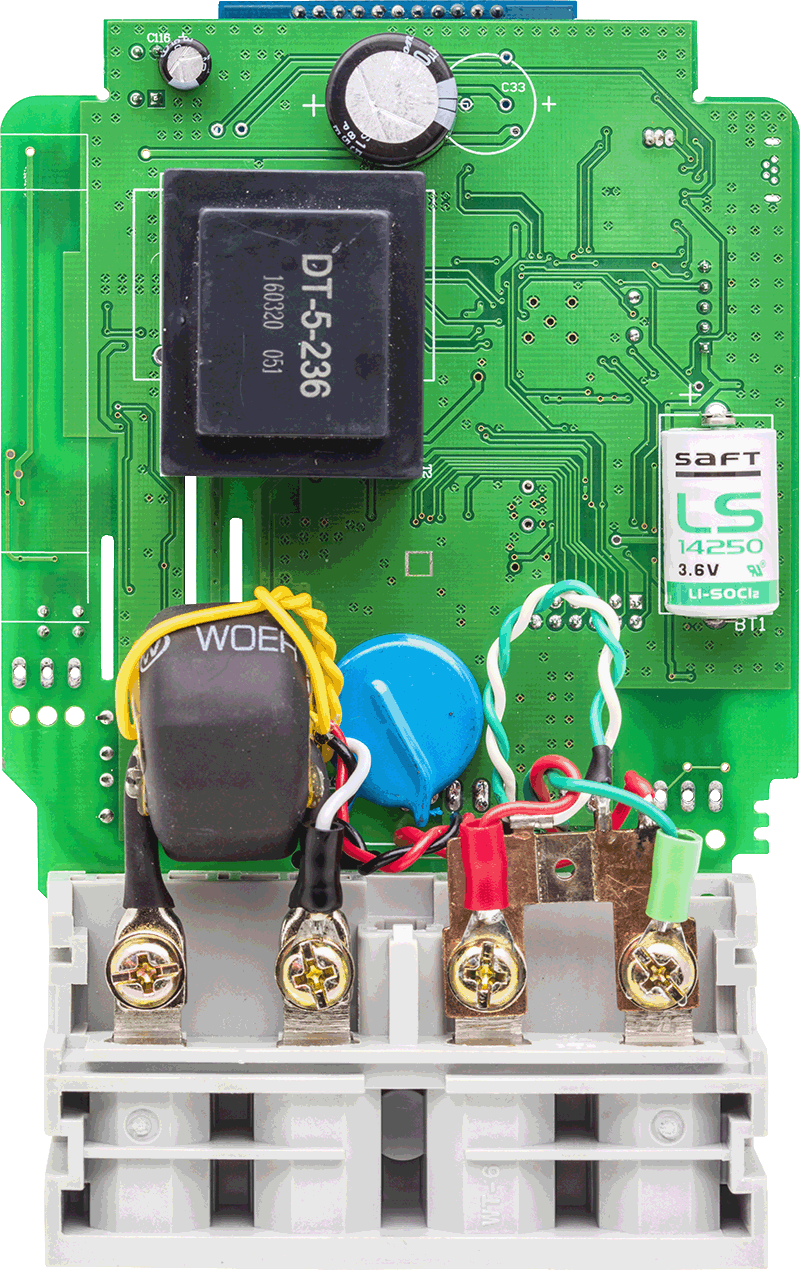

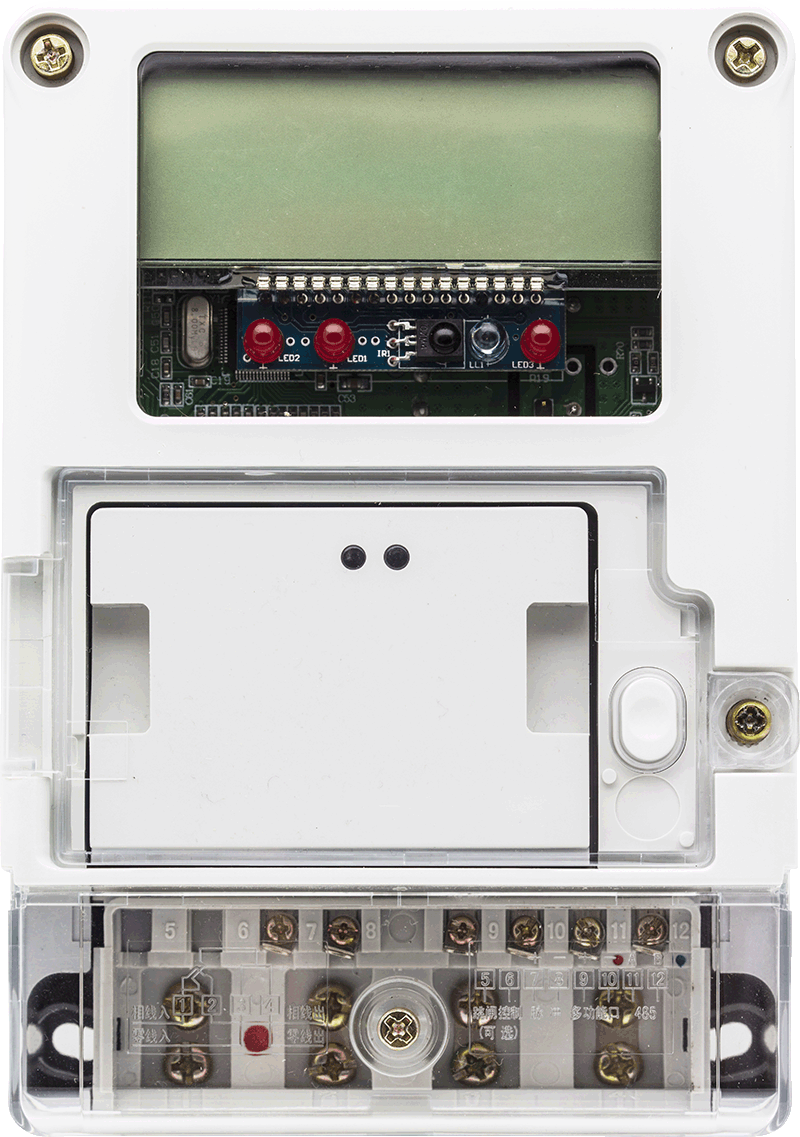

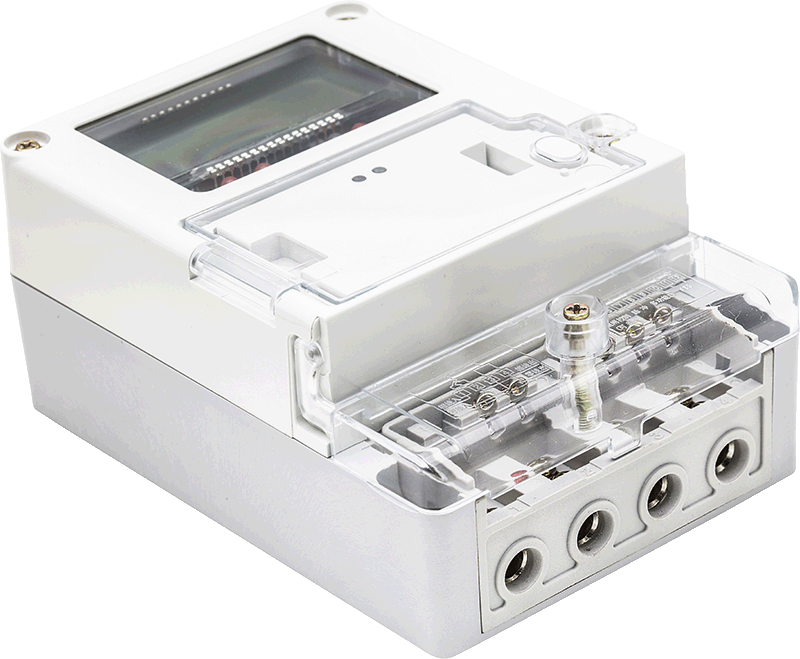

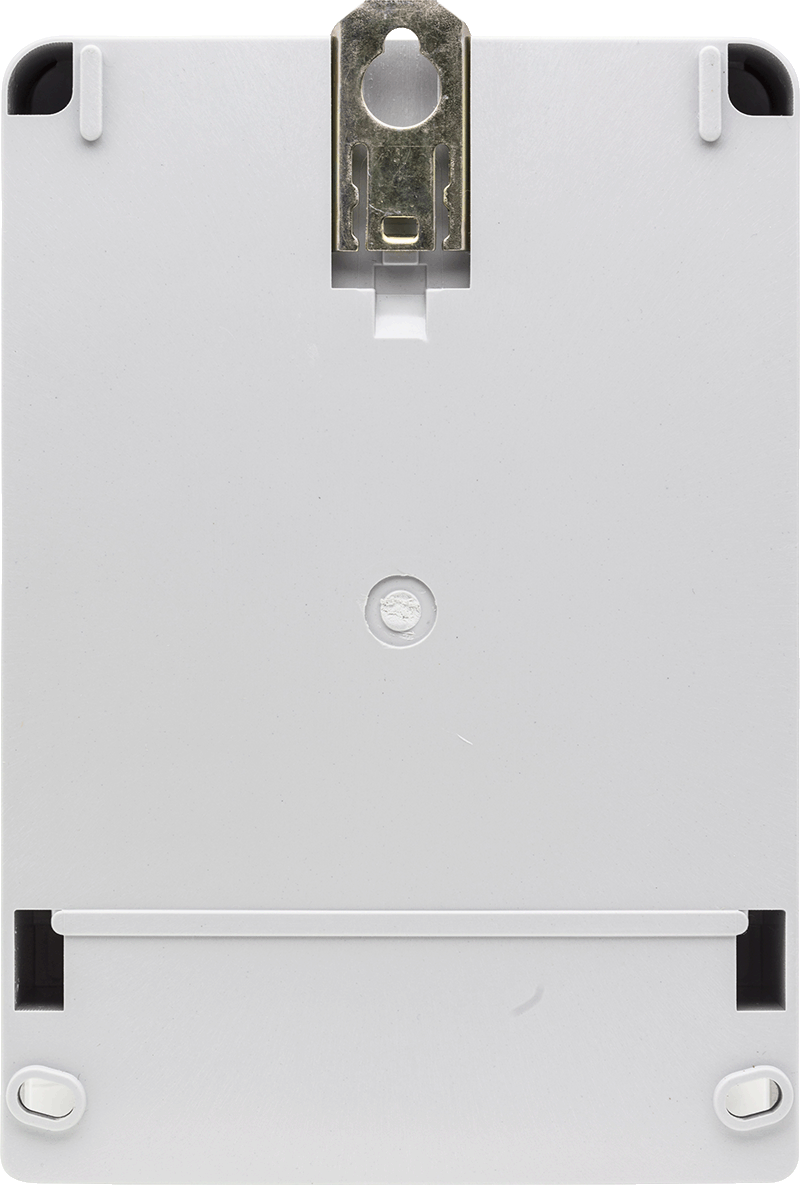

EVAL-ADE9153B
ADE9153B Energy + mSure sensor monitor Evaluation Kit

特性和优点

  • 集成ADE9153B的mSure使能、全功能、单相电表
    • 使用mSure管理器实时监控电表健康
    • 0.5级精度
    • 线路和零线测量
    • Imax = 60A, Inominal = 6A
    • 110V-240V
    • 50/60Hz
    • LCD和CF输出
  • 电压RMS、电流RMS、有功、无功、视在功率和电能基波测量
  • 电能质量测量
    • 突降、突升
    • 频率、功率因数
  • mSure管理器，用于分析和报告mSure诊断和健康数据
  • 使用隔离RS485端口实现PC控制
  • 用于完全控制ADE9153B的PC软件
立即购买 更多内容

产品详情

mSure使能ADE9153EVK评估套件包括具有0.5级电表精度的全功能单相电表。mSure是集成在ADE9153B中的诊断技术，可以对电表精度和故障状况实时执行直接和非侵入监控。该套件包含ADE9153B和STM32F103RE ARM Cortex-M3微控制器，用于管理ADE9153B、LCD显示器、RTC、64kB FRAM和隔离RS485与PC建立的通信。

该套件可在单相电表部署环境下评估Sure技术和ADE9153B的性能。在独立模式下，电表可测量计量参数：有功、无功和视在电能、电流和电压RMS值。FRAM用于存储由ADE9153B mSure管理器提供的信息。

该套件也可由基于LabView™的评估软件进行管理。它提供用于评估mSure和ADE9153B性能的方法。
