概览

优势和特点

  • 2.3 GHz、4.6 Gbps 最大切换速率
  • DCL 禁用模式(极低漏电流通常为 <5 nA)
  • 每通道 2 W 功耗(高压驱动器活动)
  • 具有偏移和增益校正的集成 16 位 DAC
  • 高电压驱动器
    • 具有高阻抗和反射钳位的 3 级驱动器
    • 电压范围:−1.5 V 至 +7.0 V
    • 精确调整的输出电阻
    • 功能幅度 (VIH − VIL,未终止摆幅):0.05 V(最小值)至 8.5 V(最大值)
    • 400 ps 最小脉冲宽度,2.0 V 编程摆幅
    • 25 ps 确定性抖动,1 ps 随机抖动
  • 低电压驱动器
    • 多电平电压范围:−1.5 V 至 +6.5 V
    • 25 mV p-p 至 600 mV p-p 到 50Ω 的终止摆幅
    • 215 ps 最小脉冲宽度,2.0 V 编程摆幅
    • 20 ps 确定性抖动,1 ps 随机抖动
  • 比较器
    • 正常窗口 (NWC)、差模 (DMC) 和过零 (ZCC)
    • 电压范围:−1.5 V 至 +6.5 V
    • <60 ps ERT/EFT NWC 1.0V,终止
  • 有源负载:电流范围为 ±25 mA
  • 每引脚 PPMU
    • 强制电压和合规范围:−1.5 V 至 +6.5 V
    • 5 个电流范围(范围 A 至范围 E)
      • ±60 mA, ±1 mA, ±100 μA, ±10 μA, 和 ±2 μA
    • 专用的通过/不通过比较器
  • 直流电平
    • 完全集成的专用 16 位 DAC
    • 具有自动加/乘功能的片内增益和失调校准寄存器
  • 片内温度传感器、OVD报警、温度报警和继电器驱动功能

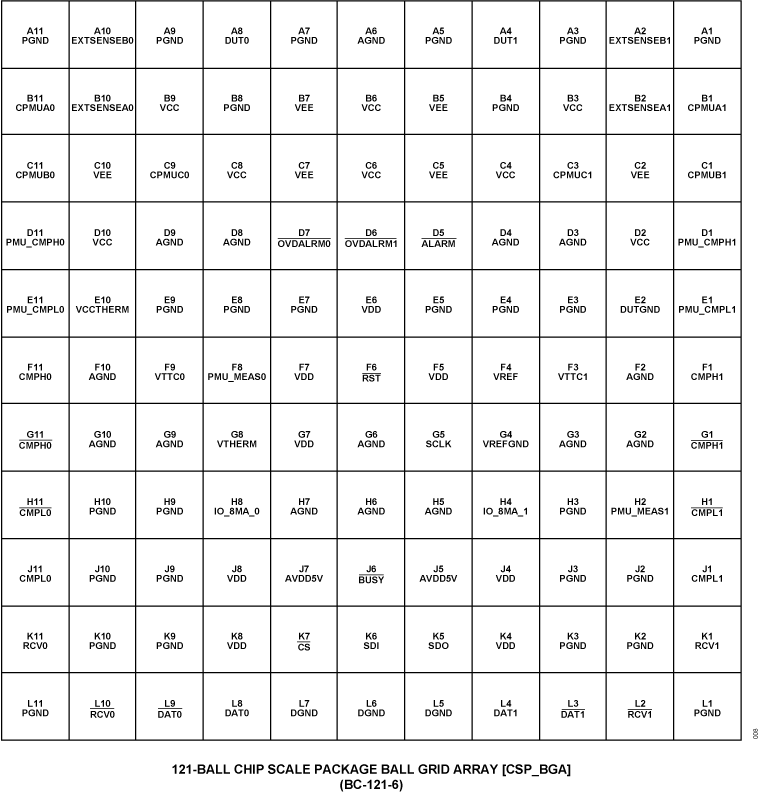

  • 9 mm × 9 mm、196 球 CSP_BGA

产品详情

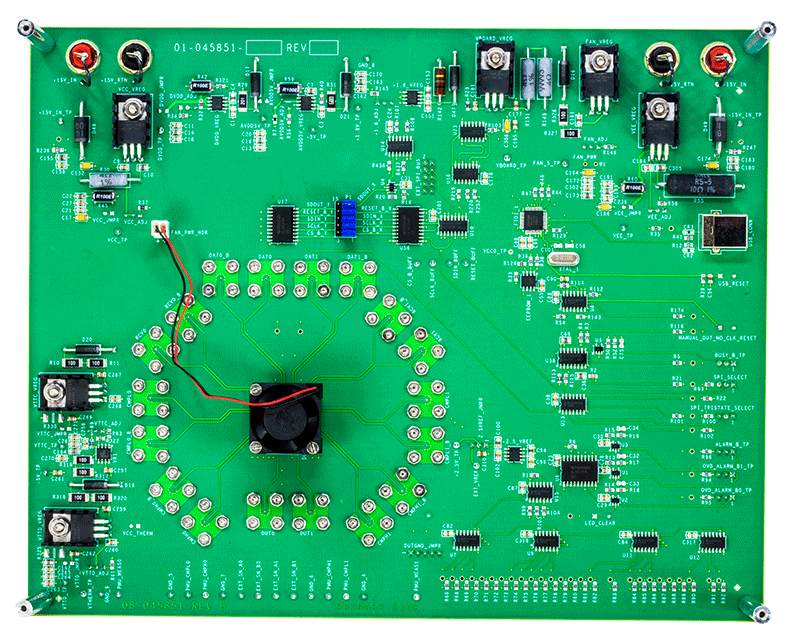

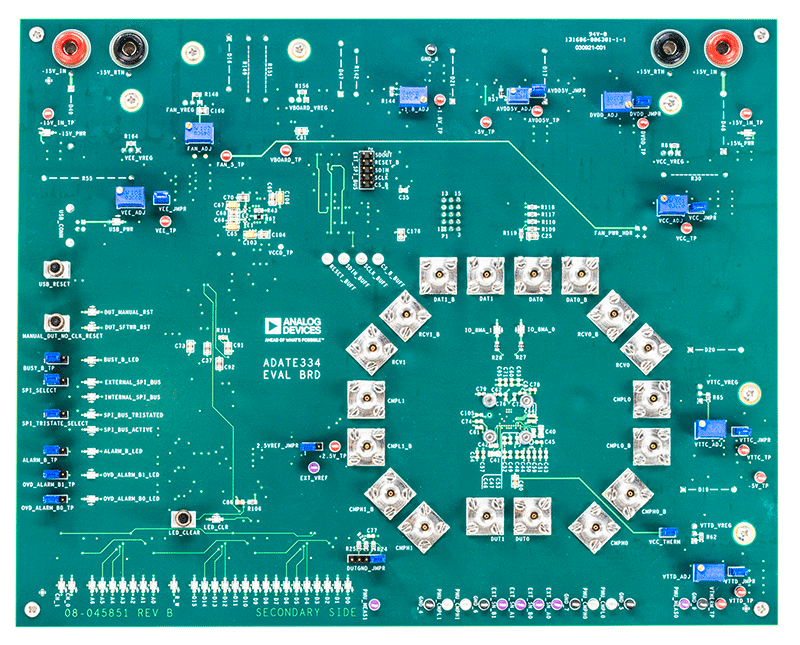

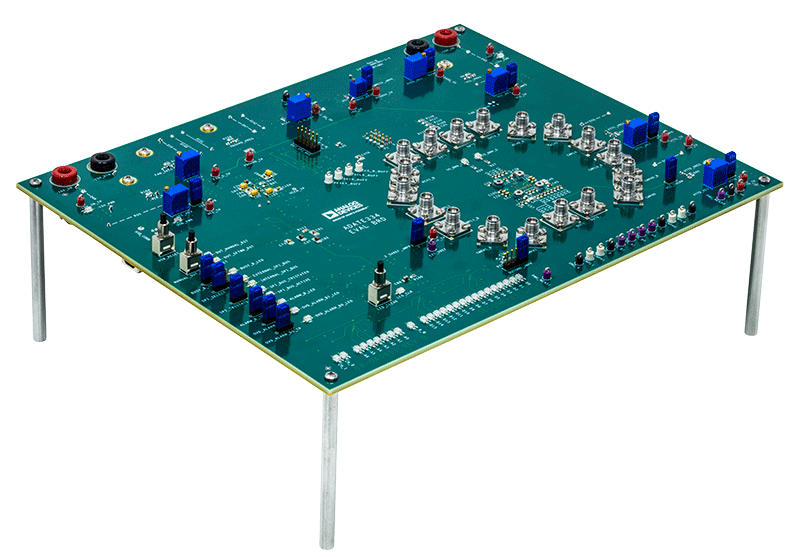

ADATE334是一款完整的双通道自动测试设备(ATE)解决方案,用于执行驱动器、比较器和有源负载(DCL)、四象限单引脚参数测量单元(PPMU)的引脚电子功能。集成片内校准寄存器的专用16位DAC可提供器件工作所需的所有直流电平。

高电压驱动器提供三种有源状态:高电平模式、低电平模式和端接模式,以及一种高阻抗抑制状态。当驱动器未对此线路进行有源端接时,抑制状态以及集成动态箝位有利于传输线路反射的显著衰减。开路驱动能力为−1.5 V至+7.0 V,支持各种ATE和仪器仪表应用。

与高压驱动器配合工作的低压驱动器在50 Ω环境下能够以高达4.6 Gbps的速率提供25 mV p-p至600 mV p-p信号。

ADATE334可用作双通道单端引脚电子通道或单差分通道。除了每通道高速窗口比较器之外,ADATE334提供适合差分ATE应用的可编程阈值差分比较器和零交越比较器。

用于DCL和PPMU功能的所有直流电平都由专用片内16位DAC产生。为了支持精确的电平编程,ADATE334集成校准功能,可校正每个功能模块的增益和失调误差。校正系数可以存储在片内,写入DAC的任何值都会利用适当的校正系数进行自动调整。

ADATE334使用串行可编程接口(SPI)总线对所有功能模块、DAC和片内校准常数进行编程。ADATE334具有片内温度传感器,用于监控温度以及过压和欠压警报,从而监控和报告在工作期间可能发生的任何输出引脚或瞬变PPMU电压故障。ADATE334还提供每通道开漏继电器驱动器。

有关ADATE334的更多信息,请联系ADATE334@anlaog.com

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
