概览
优势和特点
- 适用于 ADATE334 的全功能评估板
- 电源电压：+15V 和 −15V，板载电压稳压器
- 通过 SMA 连接器实现信号输入和输出分线
- 差分对提供长度相等的 50Ω 受控阻抗走线
- 适用于读取和写入数据的 LED 指示灯
- 通过 USB 进行控制的 PC 软件
填写保密协议 (NDA) (pdf) 后即可提供完整文档。将您填写好的表格、项目详细信息、公司信息和联系方式通过电子邮件发送给 ADATE334@analog.com。可以从 ADI 公司的本地销售人员获得更多支持。
产品详情

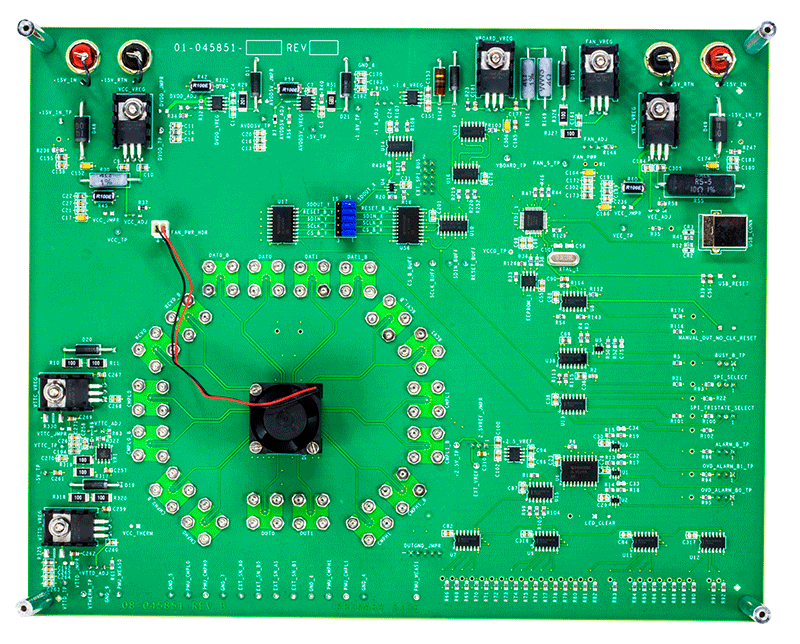

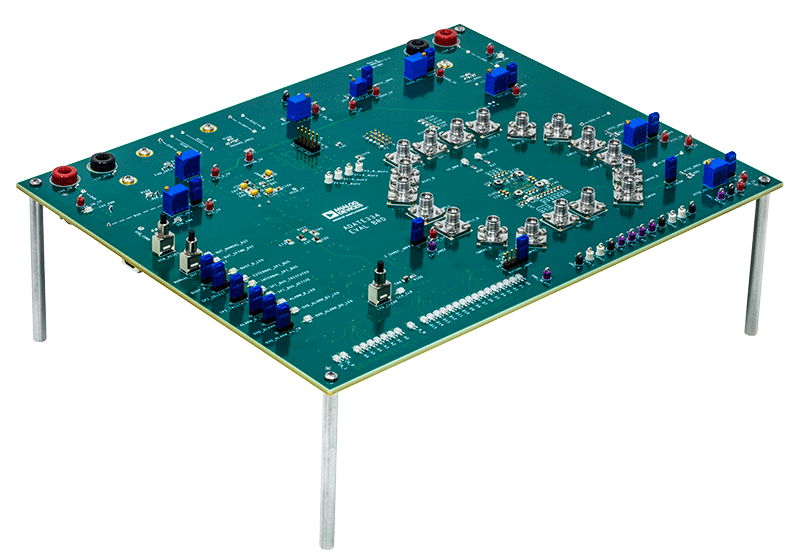

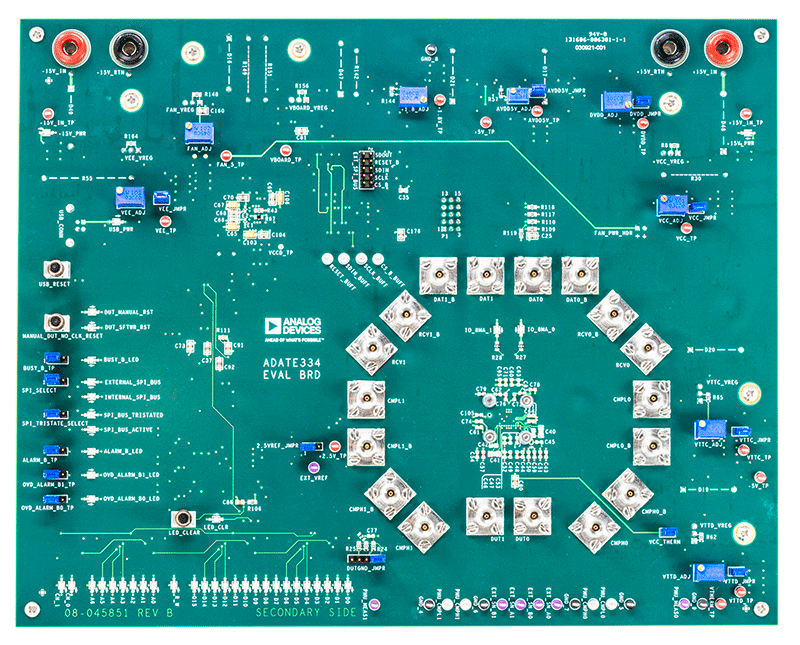

EVAL-ADATE334EBZ 是一款全功能评估板，旨在帮助用户轻松评估 ADATE334 双通道集成驱动器、比较器和有源负载 (DCL) 以及四象限单引脚参数测量单元 (PPMU) 的所有功能。EVAL-ADATE334EBZ 通过超小 A 型 (SMA) 端子为所有信号输入和输出提供分线连接。差分对配有长度相等的 50Ω 受控阻抗走线。
EVAL-ADATE334EBZ 仅支持 +15V 和 −15V 电源，板载稳压器提供所需的套件电源。EVAL-ADATE334EBZ 可以通过板载连接器控制，也可使用 ADATE334 评估板软件通过基于 Windows 的 PC 的 USB 端口进行控制。默认设置适用于通过 USB 端口进行控制。与 ADATE334 评估板软件的通信通过 USB 进行，EVAL-ADATE334EBZ 上的发光二极管 (LED) 指示灯提供读取和写入数据显示信息。
ADATE334 数据手册提供有关 ADATE334 套件所有功能的完整详细信息，以及 ADATE334 中每个寄存器的信息，使用 EVAL-ADATE334EBZ 时必须参阅该手册。
