概览
优势和特点
- 非常适于驱动高容性或高阻性负载
- 宽电源电压范围： 10 V至40 V
- 高输出驱动电流： 1A
- 宽输出电压摆幅： 采用40 V电源，摆幅为37 V
- 高压摆率： 2,500 V/μs
- 宽带宽： 52 MHz大信号带宽、70 MHz小信号带宽
- 低噪声：2.1 nV/√Hz
- 静态电流：32.5 mA
- 掉电模式：0.75 mA
- 短路保护和标志
- 限流：1.2 A
- 热保护
产品详情
ADA4870是一款单位增益稳定的高速电流反馈型放大器，使用40 V电源能够提供1 A输出电流和2500 V/μs压摆率。 ADA4870的创新架构采用ADI公司的专有高压超快速互补双极性(XFCB)工艺制造，可为需要驱动低阻抗负载的应用提供高输出功率、高速信号处理解决方案。
ADA4870非常适合驱动高压功率场效应晶体管、压电传感器、PIN二极管、CCD面板，以及各种需要高速的高电源电压和高电流输出的其它要求严苛的应用。
ADA4870采用Power SOIC封装(PSOP_3)，提供高导热性裸露散热块，可实现有效散热，从而提高严苛应用中的性能和可靠性。 ADA4870的工作温度范围为-40 ℃至+85 ℃工业温度范围。
应用
- 包络跟踪
- 功率场效应晶体管驱动器
- 超声
- 压电驱动器
- PIN二极管驱动器
- 波形产生
- 自动测试设备(ATE)
- CCD面板驱动器
- 复合放大器
类似器件 点击在参数搜索中查看所有
|
Part#
|
Slew Rate (typ)
|
BW -3 dB (typ)
|
Vs span (max)
|
Out V+ Headroom (typ)
|
Iout (typ)
|
Amp Features
|
|---|---|---|---|---|---|---|
|
2.5k
|
52M
|
40
|
1.4
|
1
|
Shutdown
|
|
|
900
|
66M
|
36
|
1.4
|
2
|
Shutdown
|
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。

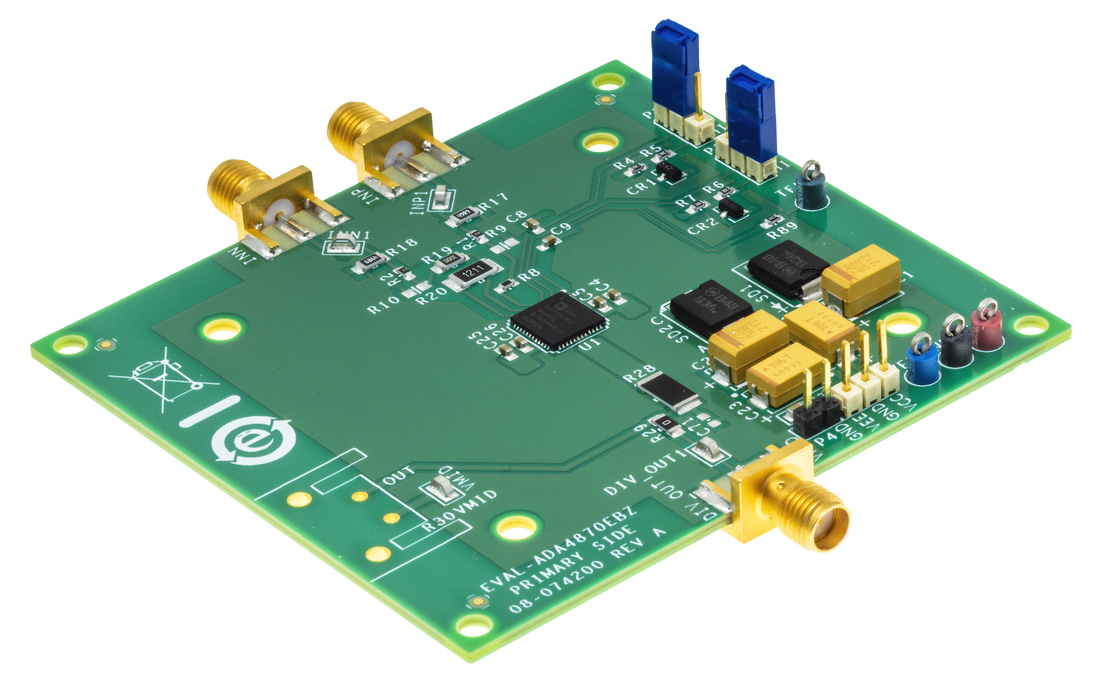

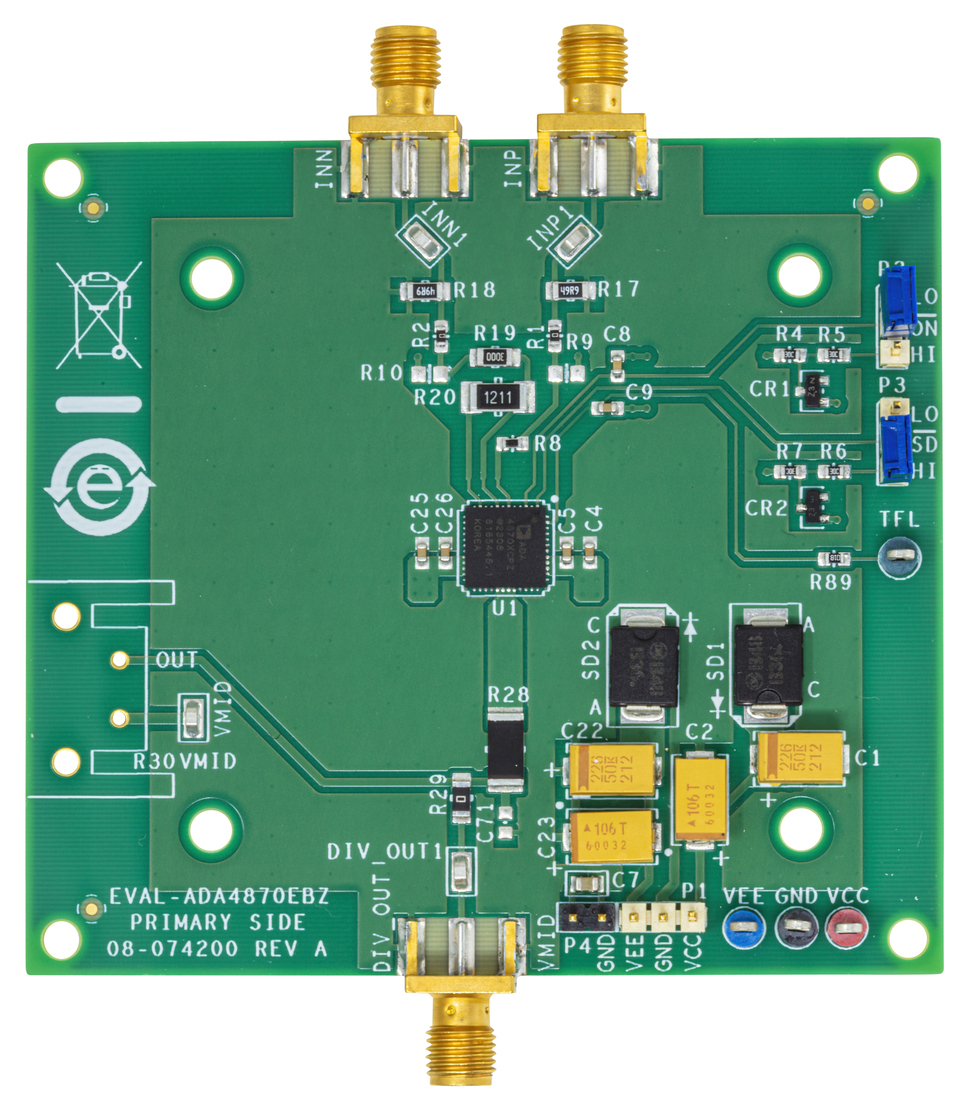

评估套件 (1)
参考资料
-

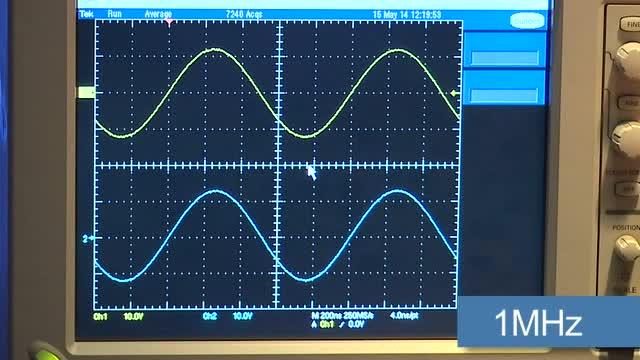

ADA4870——业界速度最快的40V高输出电流放大器11/28/2018
-
功能强大的信号发生器输出级设计2/1/2020
-
高精度、快速建立的大电流源10/1/2018 模拟对话
-
两款新器件重塑信号发生器10/1/2014 模拟对话
