概览
优势和特点
- 180°角度高精度
- 最大角误差为0.5°
- 模拟正弦和余弦输出
- 比例输出电压
- 热漂移与寿命漂移小
- 可驱动SAR或Σ-Δ型模数转换器(ADC)
- 磁阻(MR)电桥温度补偿模式
- 温度范围：−40°C至+150°C
- EMI抗扰性
- 故障诊断
- VDD 范围：2.7 V至5.5 V
- 最小相位延迟
- 通过汽车应用认证
- 采用8引脚SOIC封装
产品详情

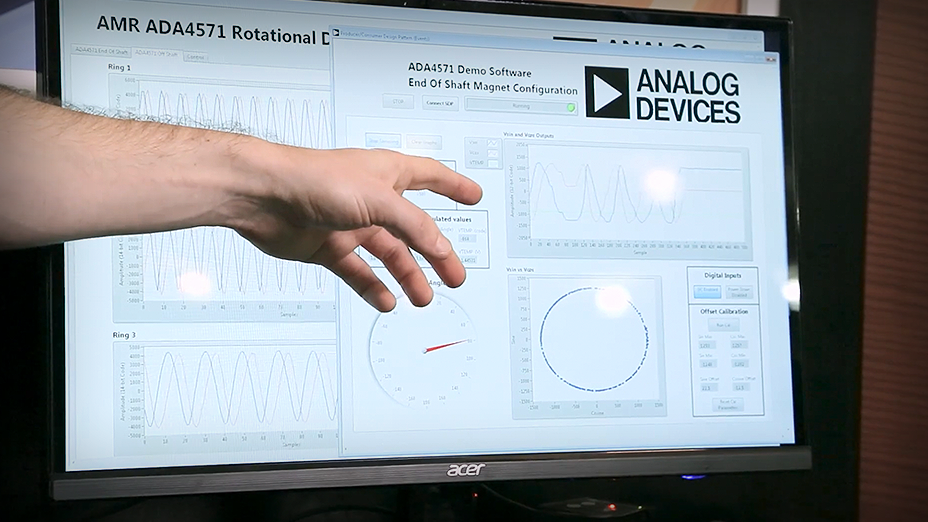

ADA4571是一款各向异性磁阻(AMR)传感器，集成了信号调理放大器和ADC驱动器。 ADA4571产生两路模拟输出，指示周围磁场的角位置。
ADA4571在一个封装内集成两个芯片，即一个AMR传感器和一个固定增益（标称值G = 40）仪表放大器。 ADA4571可提供有关旋转磁场角度的干净且经过放大的余弦和正弦输出信号。 输出电压范围与电源电压成比例。
传感器含有两个互成45°角的惠斯登电桥。 x-y传感器平面的旋转磁场提供两路正弦输出去信号，且传感器与磁场方向的角度(α)频率翻倍。 在x-y平面的均质场内，输出信号与z方向（气隙）的物理位置无关。
ADA4571采用8引脚SOIC封装。
产品特色
- 非接触式角度测量。
- 测量磁场方向而非场密度。
- 对气隙变化的敏感度非常小。
- 工作距离远。
- 即使是微弱的饱和场也有极佳精度。
- 热漂移与寿命漂移极小。
- 迟滞可忽略。
- 单芯片解决方案。
应用
- 绝对位置测量（线性和角度）
- 无刷直流电机控制与定位
- 执行器控制与定位
- 非接触式角度测量与检测
- 磁性角位置检测
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
