特性
- 超宽共模输入范围：−VS − 0.1 V至−VS + 70 V
- 宽电源电压范围：+3 V至+50 V（测PSRR时电源为±25 V）
- 低电源电流：32.5 μA（典型值）
- 低输入失调电压：±60 μV（最大值）
- 低输入失调电压漂移：±1 μV/°C（最大值，B级）
- 低输入电压噪声
- 6 Hz典型1/f噪声转折频率
- 1000 nV p-p（0.1 Hz至10 Hz，典型值）
- GBP：130 kHz（fTEST = 250 Hz，典型值）
- 摆率：0.1 V/μs（ΔVOUT = 4 V，典型值）
- 低关断电源电流：20 μA（最大值）
- 低输入失调电流：±300 pA（最大值）
- 大信号电压增益：120 dB（ΔVOUT = 3.5 V，最小值）
- 共模抑制比(CMRR)：120 dB（VCM = −0.1 V至+70 V，最小值）
- PSRR：123 dB（VSY = +3 V至±25 V，最小值）
- 输入过驱时无相位反转
- ±2 kV HBM和±1.25 kV FICDM
- 宽工作温度范围：-55°C至+150°C（H级）
- 为单通道6引脚TSOT和双通道10引脚LFCSP封装提供关断特性
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADA4097-1/ADA4097-2 是单路和双路稳健、精密、轨到轨输入和输出运算放大器 (op amps)，其输入工作范围为 −VS 至 +VS 及以上，本数据中提及表作为 Over-The-Top™。这些器件具有 <60 μV 的失调电压、<0.3 nA 的输入偏置电流 (IB)，并且可以在 3 V 至 50 V 的单电源或分离电源上运行。ADA4097-1/ADA4097-2 消耗 32.5 μA每个通道的电源电流。
ADA4097-1/ADA4097-2 Over-The-Top™ 输入级具有强大的输入保护功能，适用于恶劣环境。输入可以承受高达 80 V 的差分电压，而不会损坏或降低直流精度。工作共模输入范围从轨到轨延伸，最高可达 70 V > –VS，与 +VS 电源无关。
ADA4097-1/ADA4097-2 单位增益稳定，可驱动每通道需要高达 20 mA 的负载。这些器件还可以驱动高达 200 pF 的容性负载。这些放大器具有低功耗关断功能。
ADA4097-1 采用标准的 6 引脚薄型小外形晶体管 (TSOT) 封装。 ADA4097-2 采用 8 引脚标准小外形 (SOIC_N) 封装、8 引脚迷你小外形封装 (MSOP) 和 10 引脚引线框架芯片级封装 (LFCSP)。
应用
- 工业传感器调理
- 电源电流检测
- 电池和电源监控
- 恶劣环境下的前端放大器
- 4 mA至20 mA发射机
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
3
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4097-1
文档
5
筛查
1 应用
全部
-
全部
-
数据手册
-
技术文章
全部
-
全部
-
英文
-
日文
-
中文
数据手册
2
技术文章
3
HTML
更新 11/01/2021
英文
HTML
更新 11/01/2021
中文
HTML
更新 11/01/2021
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
设计资源 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADA4097-1BUJZ-R5 |
6-Lead TSOT
|
|
|
| ADA4097-1BUJZ-RL7 |
6-Lead TSOT
|
|
|
| ADA4097-1HUJZ-RL7 |
6-Lead TSOT
|
|
- ADA4097-1BUJZ-R5
- 引脚/封装图-中文版
-
6-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4097-1BUJZ-RL7
- 引脚/封装图-中文版
-
6-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4097-1HUJZ-RL7
- 引脚/封装图-中文版
-
6-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
EVAL-ADA4097-1
评估ADA4097-1 50 V、130 kHz、32.5 μA、稳定可靠的Over-The-Top精密运算放大器
评估ADA4097-1 50 V、130 kHz、32.5 μA、稳定可靠的Over-The-Top精密运算放大器
产品详情

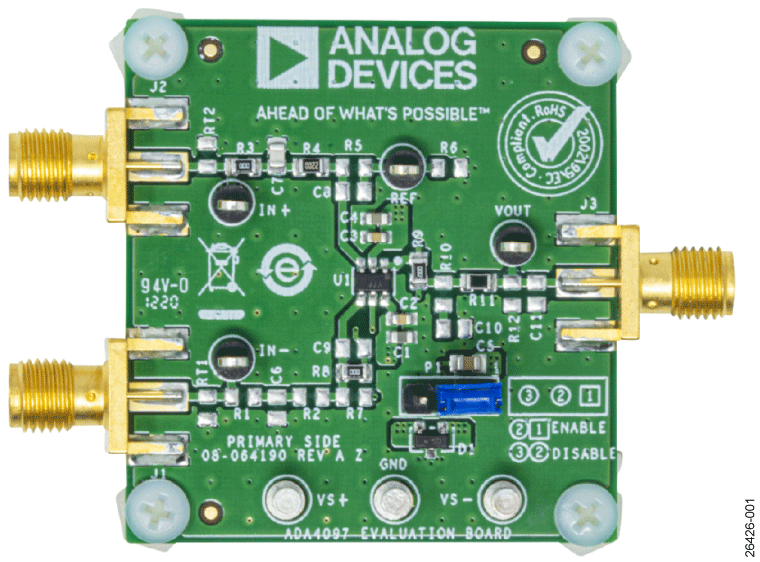

EVAL-ADA4097-1HUJZ用于评估采用稳定可靠的6引脚、超薄小型晶体管(TSOT)封装的Over-The-Top™精密运算放大器（运算放大器）ADA4097-1。EVAL-ADA4097-1HUJZ是一款预填充板，使用1增益配置。
EVAL-ADA4097-1HUJZ设计实现了简化和高效使用。EVAL-ADA4097-1HUJZ在输入和输出端具有边缘安装超小A型(SMA)连接器，以便高效连接到测试设备或其他电路。批量测试点也可以作为替代选项用于输入和输出。优化的EVAL-ADA4097-1HUJZ接地平面、组件布置和电源，可以提供较大的电路灵活性和性能。EVAL-ADA4097-1HUJZ采用了表面贴装技术(SMT)，几乎所有组件的尺寸均为0805，以简化安装，并在需要时可以选择更换和焊接，但旁路电容（C1到C4）除外，其尺寸固定为0603。EVAL-ADA4097-1HUJZ还具有未填充的电阻和电容焊盘，为用户提供了选择和灵活性，以实现不同的应用电路和配置。
完整规格、有关设备操作的详情以及应用电路配置，请参见ADA4097-1数据手册。使用EVAL-ADA4097-1HUJZ时，应同时参阅数据手册和本用户指南。
