EVAL-ADA4097-1
评估ADA4097-1 50 V、130 kHz、32.5 μA、稳定可靠的Over-The-Top精密运算放大器
顶部
概览
优势和特点
- ADA4097-1的全功能评估板
- 高效进行原型制作
- 用户自定义电路配置
- 简化了与测试设备和其它电路的连接
产品详情

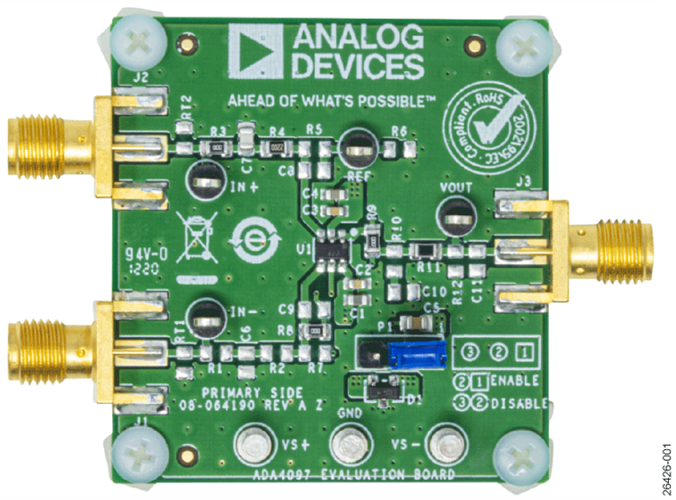

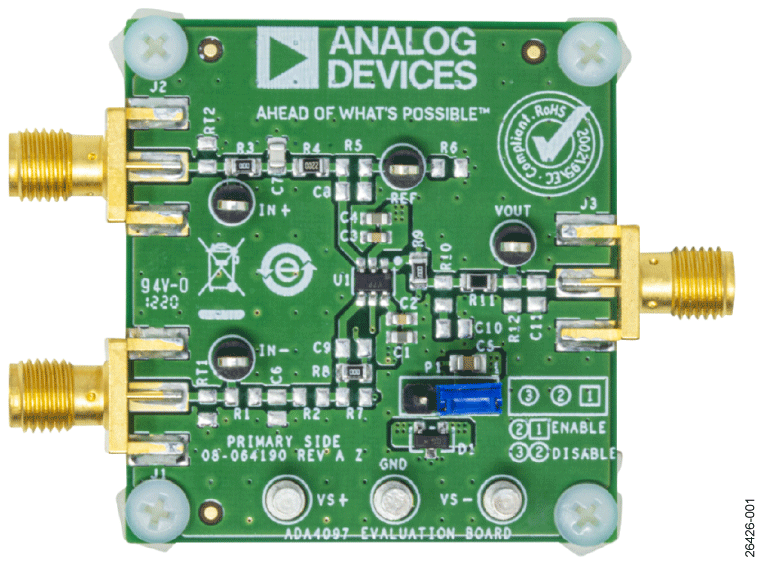

EVAL-ADA4097-1HUJZ用于评估采用稳定可靠的6引脚、超薄小型晶体管(TSOT)封装的Over-The-Top™精密运算放大器（运算放大器）ADA4097-1。EVAL-ADA4097-1HUJZ是一款预填充板，使用1增益配置。
EVAL-ADA4097-1HUJZ设计实现了简化和高效使用。EVAL-ADA4097-1HUJZ在输入和输出端具有边缘安装超小A型(SMA)连接器，以便高效连接到测试设备或其他电路。批量测试点也可以作为替代选项用于输入和输出。优化的EVAL-ADA4097-1HUJZ接地平面、组件布置和电源，可以提供较大的电路灵活性和性能。EVAL-ADA4097-1HUJZ采用了表面贴装技术(SMT)，几乎所有组件的尺寸均为0805，以简化安装，并在需要时可以选择更换和焊接，但旁路电容（C1到C4）除外，其尺寸固定为0603。EVAL-ADA4097-1HUJZ还具有未填充的电阻和电容焊盘，为用户提供了选择和灵活性，以实现不同的应用电路和配置。
完整规格、有关设备操作的详情以及应用电路配置，请参见ADA4097-1数据手册。使用EVAL-ADA4097-1HUJZ时，应同时参阅数据手册和本用户指南。
使用入门
设备要求
- 双路输出直流电源
- 双通道信号发生器
- 示波器
- 使用香蕉插头连接电缆
- BNC至SMA电缆
