ADA4084-4S
ADA4084-4S
Info :
推荐新设计使用
Info :
推荐新设计使用
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
3
特性
- 轨到轨输入/输出
- 低功耗：±15 V 时每个放大器为 0.625 mA（典型值）
- 增益带宽产品：AV =100 时为 15.9 MHz（典型值）
- 单位增益交越：9.9 MHz（典型值）
- −3 dB 闭环带宽：±15 V 时为 13.9 MHz（典型值）
- 低失调电压：100 μV（最大值）
- 单位增益稳定
- 高压摆率：4.6 V/μs（典型值）
- 低噪声：1 kHz 时为 3.9 nV/√Hz（典型值）
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADA4084-4S（四路）是一款采用轨到轨输入和输出的单电源 10 MHz 带宽放大器。它可在 +3 V 到 +30 V（或 ±1.5 V 到 ±15 V）的电压范围内保证正常工作。
此放大器非常适用于要求交流和精密直流性能的单电源应用。宽带宽、低噪声和精密性相组合，使得 ADA4084-4S 适用于各种各样的应用，包括滤波器和仪器仪表。
在输入和输出端都能进行轨到轨摆动的能力让设计人员能够在单电源系统中构建多级滤波器并保持高的信噪比。
ADA4084 是最新一代 OP484S 放大器的代表性器件。

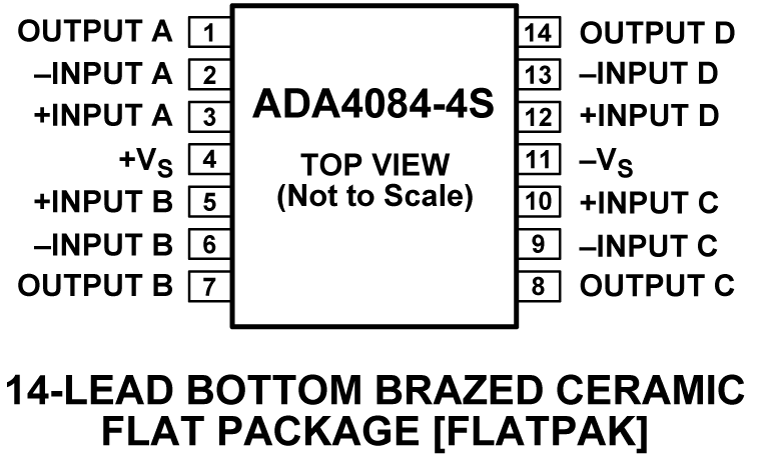

ADA4084-4S 可在规定的军用工作温度范围（−55°C 到 +125°C）内运行。四路 ADA4084-4S 采用 14 引脚扁平表面安装式封装。
Analog Devices, Inc. 的高电压、低噪声运算放大器系列产品越来越多，ADA4084-4S 仅仅是其中一款。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
3
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
参考资料
技术文档
1
参考资料 2
低剂量率辐射报告 1
高剂量率辐射报告 1
设计资源 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| 5962L1523602VXA |
14-Lead Flatpak (Metal Sealed Bottom Braised Hermetic)
|
|
|
| 5962R1523601VXA |
14-Lead Flatpak (Metal Sealed Bottom Braised Hermetic)
|
|
|
| ADA4084-4AF-EMX |
14-Lead Flatpak (Metal Sealed Bottom Braised Hermetic)
|
|
- 5962L1523602VXA
- 引脚/封装图-中文版
-
14-Lead Flatpak (Metal Sealed Bottom Braised Hermetic)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- 5962R1523601VXA
- 引脚/封装图-中文版
-
14-Lead Flatpak (Metal Sealed Bottom Braised Hermetic)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4084-4AF-EMX
- 引脚/封装图-中文版
-
14-Lead Flatpak (Metal Sealed Bottom Braised Hermetic)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
11月 28, 2022
- 22_0274
ADA4084-4S Aerospace Class V Model Data Sheet Change
5962L1523602VXA
5962R1523601VXA
ADA4084-4AF-EMX
12月 15, 2020
- 20_0339
Package Improvement for 10L and 14L Bottombrazed Flatpack and Provide Pin 1 Marking on Old 14L Flatpacks
5962L1523602VXA
5962R1523601VXA
ADA4084-4AF-EMX
10月 2, 2019
- 19_0212
ADA4084-2S and ADA4084-4S Thermal Power Dissipation Correction for Aerospace Models
5962L1523602VXA
5962R1523601VXA
ADA4084-4AF-EMX
根据型号筛选
产品型号
产品生命周期
PCN
11月 28, 2022
- 22_0274
ADA4084-4S Aerospace Class V Model Data Sheet Change
5962L1523602VXA
5962R1523601VXA
ADA4084-4AF-EMX
12月 15, 2020
- 20_0339
Package Improvement for 10L and 14L Bottombrazed Flatpack and Provide Pin 1 Marking on Old 14L Flatpacks
5962L1523602VXA
5962R1523601VXA
ADA4084-4AF-EMX
10月 2, 2019
- 19_0212
ADA4084-2S and ADA4084-4S Thermal Power Dissipation Correction for Aerospace Models
