AD9858

1 GSPS直接数字频率合成器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 1 GSPS内部时钟速度
  • 最高2 GHz输入时钟（可选二分频）
  • 集成10位数模转换器
  • 出色的相位噪声和SFDR
  • 32位可编程频率寄存器
  • 简化的8位并行和SPI®串行控制接口
  • 自动频率扫描功能
  • 4种频率方案
  • 3.3 V电源
  • 功耗：2 W（典型值）
  • 集成可编程电荷泵和相位频率检波器，具有快速锁定电路
  • 欲了解更多信息，请参考数据手册
更多细节
show more Icon

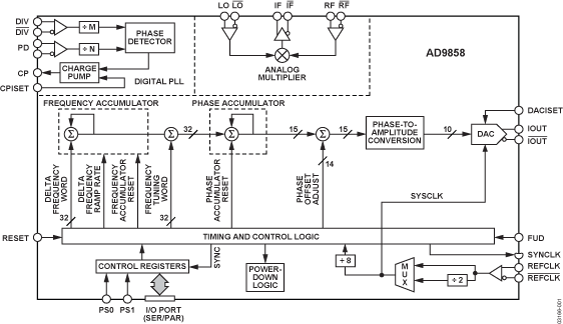

AD9858是一款直接数字频率合成器(DDS)，内置一个10位DAC，工作速度最高达1 GSPS。该器件采用先进的DDS技术，内置一个高速、高性能数模转换器，构成数字可编程的完整高频合成器，能够产生最高400+ MHz的频率捷变模拟输出正弦波。AD9858专为提供快速跳频和精密调谐分辨率（32位频率调谐字）而设计。频率调谐和控制字以并行（8位）或串行加载格式载入AD9858。该器件内置一个集成式电荷泵(CP)和相位频率检波器(PFD)，适合同时要求高速DDS与锁相环功能的频率合成应用。此外还提供一个片内模拟混频器，适合同时拥有DDS、PLL和混频器的应用，如频率转换环路、调谐器等。AD9858的时钟输入上还具有二分频特性，使外部时钟速率可以高达2 GHz。

AD9858的额定工作温度范围为–40°C至+85°C工业温度范围。

应用
  • VHF/UHF LO频率合成
  • 调谐器
  • 仪器仪表
  • 捷变时钟频率合成
  • 蜂窝基站跳频合成器
  • 雷达
  • Sonet/SDH时钟频率合成
Show More Arrow image
