AD9767

量产

14位、125 MSPS、双通道TxDAC+®数模转换器

数据手册 (Rev. G) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 10/12/14位双通道发射数模转换器(DAC)
  • 更新速率：125 MSPS
  • 出色的SFDR（至奈奎斯特频率）：75 dBc（5 MHz输出）
  • 出色的增益与失调匹配：0.1%
  • 完全独立或单电阻增益控制
  • 双端口或交错式输入数据
  • 1.2 V片内基准电压源
  • 5 V或3.3 V电源供电
  • 功耗：380 mW (5 V)
  • 省电模式：50 mW (5 V)
  • 48引脚LQFP封装

AD9763/AD9765/AD9767分别是双端口、高速、双通道、10/12/14位CMOS DAC，每款器件均集成两个高品质TxDAC+®内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。这些器件提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。

AD9763/AD9765/AD9767针对通信应用中的I数据与Q数据处理进行了优化。数字接口含有两个双缓冲锁存器以及控制逻辑。独立的写输入允许数据彼此独立地写入两个DAC端口。独立的时钟可控制各DAC的更新速率。

利用模式控制引脚，AD9763/AD9765/AD9767可以与两个单独的数据端口接口，或与单个交错式高速数据端口接口。在交错模式下，输入数据流被解复用为原始I数据与Q数据，然后锁存。随后，I数据与Q数据由两个DAC转换，并以一半输入数据速率更新。

GAINCTRL引脚允许以两种模式设置两个DAC的满量程电流(IOUTFS)。可以用两个外部电阻独立设置各DAC的IOUTFS，也可以用一个外部电阻设置两个DAC的IOUTFS。关于此特性的重要日期码信息，请参阅增益控制模式部分。

这些DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并使动态精度达到较大。每个DAC均提供差分电流输出，从而支持单端或差分应用。AD9763、AD9765或AD9767的两个DAC可以同时更新，并可以提供20 mA的标称满量程电流。各DAC之间的满量程电流匹配精度可达到0.1%以内。

AD9763/AD9765/AD9767采用先进的低成本CMOS工艺制造，采用3.3 V至5 V单电源供电，功耗为380 mW。

产品聚焦

  1. AD9763/AD9765/AD9767均为引脚兼容的双通道、8/10/12/14位分辨率TxDAC系列产品。
  2. 双通道、10/12/14位、125 MSPS DAC。每款器件均有一对高性能DAC，并针对低失真性能进行了优化，可灵活传输I与Q信息。
  3. 匹配。增益匹配典型值为满量程的0.1%，失调误差优于0.02%。
  4. 低功耗。完整的CMOS双DAC功能，采用3.3 V至5 V单电源供电，功耗为380 mW。可以降低DAC满量程电流，从而以更低功耗工作，而且在低功耗空闲期间可以进入睡眠模式。
  5. 片内基准电压源。AD9763/AD9765/AD9767均内置1.20 V温度补偿带隙基准电压源。
  6. 双路10/12/14位输入。 AD9763/AD9765/AD9767均具有一个灵活的双端口接口，允许以双路方式或交错方式输入数据。

应用

  • 通信
  • 基站
  • 数字合成
  • 正交调制
  • 三维超声

    •
    AD9767
    14位、125 MSPS、双通道TxDAC+®数模转换器

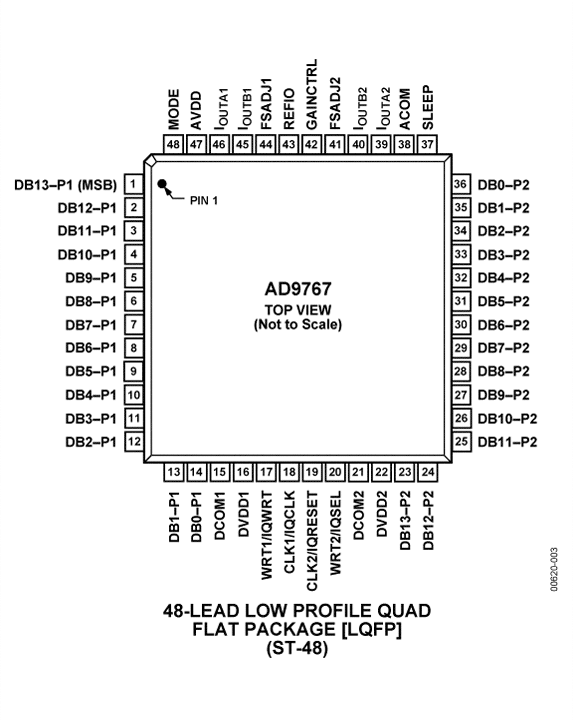

    AD9763/AD9765/AD9767 Functional Block Diagram 541777763AD9767-pc
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    应用笔记 5

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    调制器和解调器 1
    AD8349
    		量产 700 MHz 至2.7 GHz 直接上变频正交调制器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    IBIS 模型 3

    评估套件

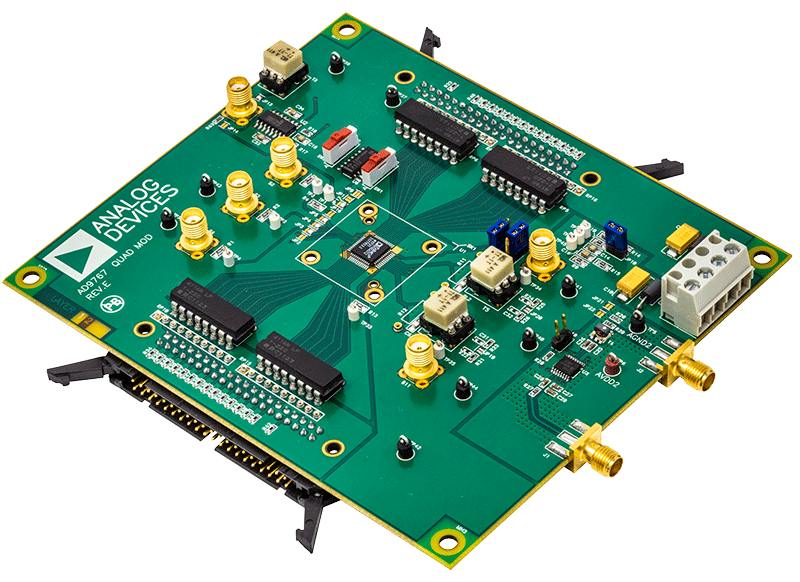

    EVAL-AD9767

    AD9767 评估板

    立即购买 更多内容

    特性和优点

    • Evaluation board for the AD9767/AD9765/AD9763/AD9709.
    • Includes options to evaluate
      • DAC only
      • DAC and AD8349 quadrature modulator
    • Data pattern generator

    产品详情

    本页面提供有关评估AD9767的评估板文档和订购信息。

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4
    schematic 5
    schematic 6
    SDP-H1

    高速控制器板

    立即购买 更多内容

    特性和优点

    • Xilinx® Spartan 6
    • 1 x FMC低引脚数(LPC)连接器
    • LVDS和单端LVCMOS信号
    • DDR2
    • JTAG接头
    • Blackfin处理器ADSP-BF527
    • 1个小尺寸120引脚连接器
    • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
    • 用于连接PC的USB 2.0接口

    产品详情

    SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

    SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

    系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

    查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
    EVAL-AD9767
    AD9767 评估板
    SDP-H1
    高速控制器板
    SDP-H1 - Angle View SDP-H1 - Top View SDP-H1 - Bottom View SDP-H1 (Group) SDP-H1 (Group) SDP-H1 (Group)
