特性
- 引脚兼容型TxDAC产品系列中的高性能产品
- 出色的无杂散动态范围性能
- SNR（5 MHz输出），125 MSPS：65 dB
- 数据格式：二进制补码或标准二进制
- 差分电流输出：2 mA至20 mA
- 功耗：135 mW（3.3 V时）
- 关断模式：15 mW（3.3 V时）
- 1.2 V片内基准电压源
- CMOS兼容型数字接口

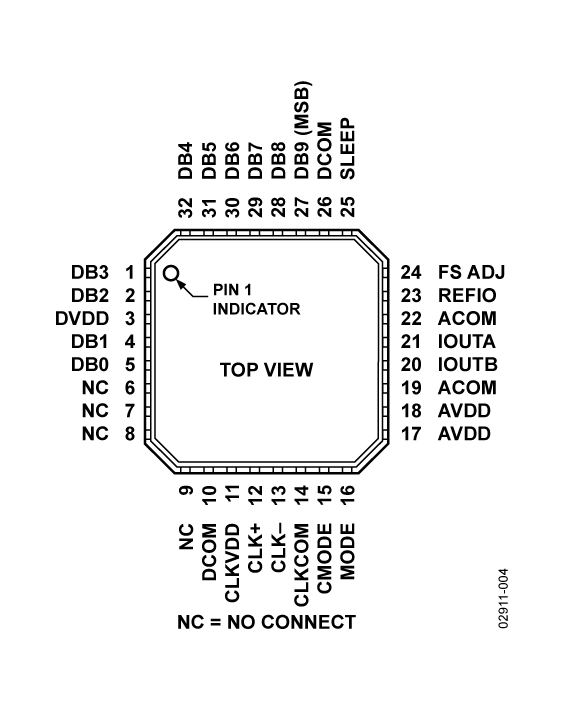

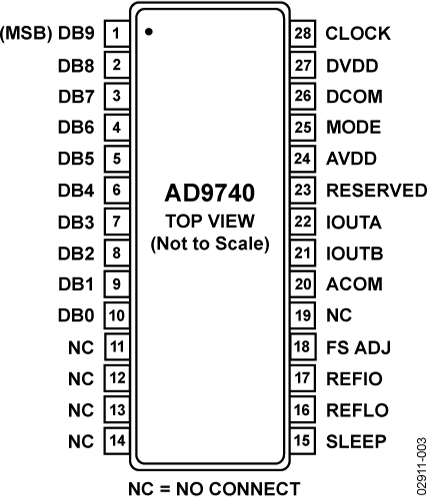

- 28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装
- 边沿触发式锁存器
- 通过汽车应用认证
下载AD9203W数据手册
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD9740属于TxDAC系列高性能、低功耗CMOS数模转换器(DAC)的第三代10位分辨率宽带产品。TxDAC系列由引脚兼容的8、10、12、14位DAC组成，专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口选项、小型封装和引脚排列，因而可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9740提供出色的交流和直流性能，同时支持最高210 MSPS的更新速率。
AD9740具有低功耗，非常适合便携式和低功耗应用。通过降低满量程电流输出，可以将功耗进一步降至60 mW，而性能只是略有下降。此外，在省电模式下，待机功耗可降至约15 mW。分段电流源架构与专有开关技术相结合，可减小杂散分量，并增强了动态性能。
这些器件还集成边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持3 V CMOS逻辑系列。
产品特色
- AD9740属于引脚兼容型TxDAC系列10位产品，提供出色的INL和DNL性能。
- 数据输入支持二进制补码或标准二进制数据编码方式。
- 高速、单端CMOS时钟输入支持210 MSPS转换速率。
- 低功耗：完整的CMOS DAC功能，采用2.7 V至3.6 V单电源供电，功耗为135 mW。可以降低DAC满量程电流，从而以更低功耗工作，而且在低功耗空闲期间可以进入睡眠模式。
- 片内基准电压源：AD9740内置一个1.2 V温度补偿带隙基准电压源。
- 业界标准的28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装。
应用
宽带通信传输通道- 直接IF
- 基站
- 无线本地环路
- 数字无线电链路
- 直接数字频率合成器(DDS)
- 仪器仪表
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9740
文档
筛查
1 应用
-
全部
-
应用笔记
-
数据手册
-
用户手册
-
全部
-
英文
-
中文
-
日文
数据手册
3
应用笔记
12
HTML
HTML
HTML
用户手册
3
1896 kB
WIKI
WIKI
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 2
用户手册 3
应用笔记 5
AN-642: 将单端时钟源耦合至第三代TxDAC®和TxDAC+®产品的差分时钟输入端 (Rev.0)
AN-595: 了解TxDAC®系列高速DAC的引脚兼容性[中文版] (Rev.0)
AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev.0)
AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC
AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9740ACPZ |
32-Lead LFCSP (5mm x 5mm)
|
|
|
| AD9740ACPZRL7 |
32-Lead LFCSP (5mm x 5mm)
|
|
|
| AD9740ARUZ |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD9740ARUZRL7 |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD9740ARZ |
28-Lead SOIC (Wide)
|
|
|
| AD9740ARZRL |
28-Lead SOIC (Wide)
|
|
|
| AD9740WARUZ |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD9740WARUZRL |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD9740WARUZRL7 |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
- AD9740ACPZ
- 引脚/封装图-中文版
-
32-Lead LFCSP (5mm x 5mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740ACPZRL7
- 引脚/封装图-中文版
-
32-Lead LFCSP (5mm x 5mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740ARUZ
- 引脚/封装图-中文版
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740ARUZRL7
- 引脚/封装图-中文版
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740ARZ
- 引脚/封装图-中文版
-
28-Lead SOIC (Wide)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740ARZRL
- 引脚/封装图-中文版
-
28-Lead SOIC (Wide)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740WARUZ
- 引脚/封装图-中文版
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740WARUZRL
- 引脚/封装图-中文版
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9740WARUZRL7
- 引脚/封装图-中文版
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 9, 2014
- 14_0056
Conversion of Select 5x5mm Body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea
AD9740ACPZ
量产
AD9740ACPZRL7
量产
2月 28, 2014
- 14_0047
Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
AD9740ACPZ
量产
AD9740ACPZRL7
量产
AD9740ARZ
量产
AD9740ARZRL
量产
1月 16, 2012
- 11_0244
Halogen Free Material Change for Select TSSOP Products Assembled at Amkor
AD9740ARUZ
量产
AD9740ARUZRL7
量产
AD9740WARUZ
过期
AD9740WARUZRL7
量产
2月 7, 2011
- 10_0003
Halogen Free Material Change for SOIC Wide Body Products Assembled at Amkor
AD9740ARZ
量产
AD9740ARZRL
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 9, 2014
- 14_0056
Conversion of Select 5x5mm Body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea
AD9740ACPZ
量产
AD9740ACPZRL7
量产
2月 28, 2014
- 14_0047
Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
AD9740ACPZ
量产
AD9740ACPZRL7
量产
AD9740ARZ
量产
AD9740ARZRL
量产
1月 16, 2012
- 11_0244
Halogen Free Material Change for Select TSSOP Products Assembled at Amkor
AD9740ARUZ
量产
AD9740ARUZRL7
量产
AD9740WARUZ
过期
AD9740WARUZRL7
量产
2月 7, 2011
- 10_0003
Halogen Free Material Change for SOIC Wide Body Products Assembled at Amkor
评估套件 2
SDP-H1
高速控制器板
产品详情
SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。
SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。
系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp
查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
资料
WIKI
WIKI

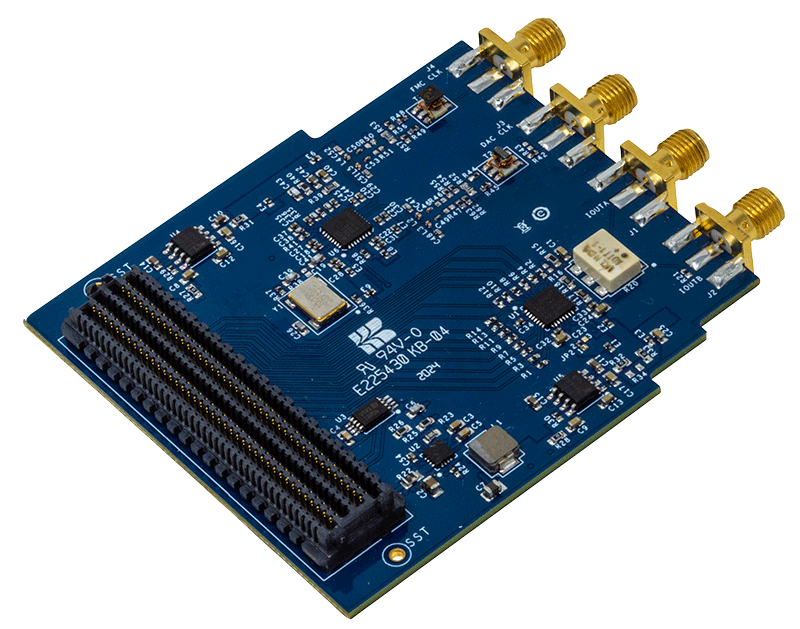

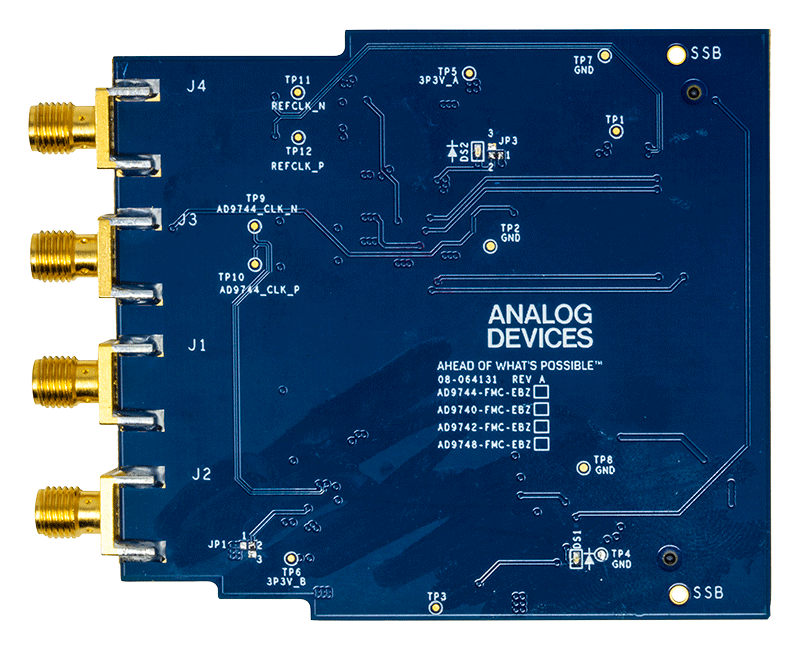

EVAL-AD9740
AD9740 评估板
产品详情
利用AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板，用户可轻松设置和测试AD9740、AD9742、AD9744和AD9748器件的32引脚引线架构芯片级封装(LFCSP)。该产品仔细考虑了布局和电路设计，同时提供原型设计区，方便用户在要求高分辨率和高速转换的应用中对AD9740、AD9742、AD9744和AD9748进行高效评估。
AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板可以灵活操作采用各种配置的AD9740、AD9742、AD9744和AD9748。可能的输出配置包括变压器耦合、电阻端接以及单端和差分输出。数字输入由各种字发生器驱动，通过片内选项可添加电阻网络以实现适当的负载端接。用户可以使用AD9740、AD9742、AD9744和AD9748的省电特性并可选择时钟和数据模式。
AD9740、AD9742、AD9744和AD9748属于TxDAC®系列高性能、低功耗CMOS数模转换器(DAC)的3G宽带产品。TxDAC系列由引脚兼容的14、12、10、8位DAC组成，专门针对通信系统的发射信号路径进行了优化。所有器件均采用相同的接口选项、小型封装和引脚排列。AD9740、AD9742、AD9744和AD9748还可以根据性能、分辨率和经济成本，向上或向下选择适合的器件。AD9740、AD9742、AD9744和AD9748均提供出色的交流和直流性能，同时支持高达210 MSPS的更新速率。
AD9740、AD9742、AD9744和AD9748具有低功耗特性，非常适合便携式和低功耗应用。降低满量程输出电流可以将功耗降至60 mW，而性能只是略有下降。在省电模式下，待机功耗也可降至约15 mW。分段电流源架构与专有开关技术相结合，可减小杂散分量，并增强了动态性能。这些器件集成了边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持3 V逻辑系列。
有关AD9740、AD9742、AD9744和AD9748的更多信息，请参阅相应的数据手册。使用AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板时，应同时参阅数据手册和本用户指南。
资料
工具及仿真模型 1
IBIS 模型 3
IBIS 模型
