AD9690

推荐用于新设计

14位、500 MSPS/1 GSPS JESD204B模数转换器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • JESD204B（子类1）编码串行数字输出
  • 500 GSPS时总功耗：1.5 W（默认设置）
  • SFDR = 85 dBFS (340 MHz)，80 dBFS (1 GHz)
  • SNR = 65.3 dBFS（340 MHz，AIN = −1.0 dBFS）；61.4 dBFS (1 GHz)
  • ENOB = 10.8 位(10 MHz)
  • DNL = ±0.5 LSB
  • INL = ±2.5 LSB
  • 噪声密度 = -154 dBFS/Hz (1 GSPS)
  • 直流电源：1.25 V、2.5 V和3.3 V
  • 无失码
  • ADC内部基准电压源
  • 欲了解更多特性，请参考数据手册

AD9690是一款14位、1 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达2 GHz的宽带模拟信号采样。 AD9690针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 该ADC具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

模拟输入和时钟信号均为差分输入信号。 ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC均含有四个级联信号处理级： 一个12位频率转换器(NCO)和四个半带抽取滤波器。

除了DDC模块，AD9690还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户能将子类1 JESD204B高速串行输出配置为1、2或4通道，具体取决于DDC配置和接收逻辑器件的可接受通道速率。 通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持。

AD9690具有灵活的掉电选项，在需要时可以明显降低功耗。 这些特性均可通过1.8 V至3.3 V三线式SPI进行编程。

AD9690采用64引脚无铅LFCSP封装，额定温度范围为-40℃至+85℃工业温度范围。 该产品受美国专利保护。

产品特色

  1. 较宽的全功率带宽，支持高达2 GHz的IF信号采样
  2. 提供可编程输入端的缓冲输入简化了滤波器设计和实施。
  3. 两个集成式宽带抽取滤波器和数控振荡器(NCO)模块支持多频段接收器。
  4. 灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。
  5. 可编程快速超量程检测。
  6. 9 mm × 9 mm、64引脚LFCSP。

应用


  • 通信
  • 多频段、多模数字接收机3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
  • 通用软件无线电
  • 超宽带卫星接收机
  • 仪器仪表
  • 雷达
  • 信号情报(SIGINT)
  • DOCSIS 3.0 CMTS上游接收路径
  • HFC数字反向路径接收机

AD9690
14位、500 MSPS/1 GSPS JESD204B模数转换器

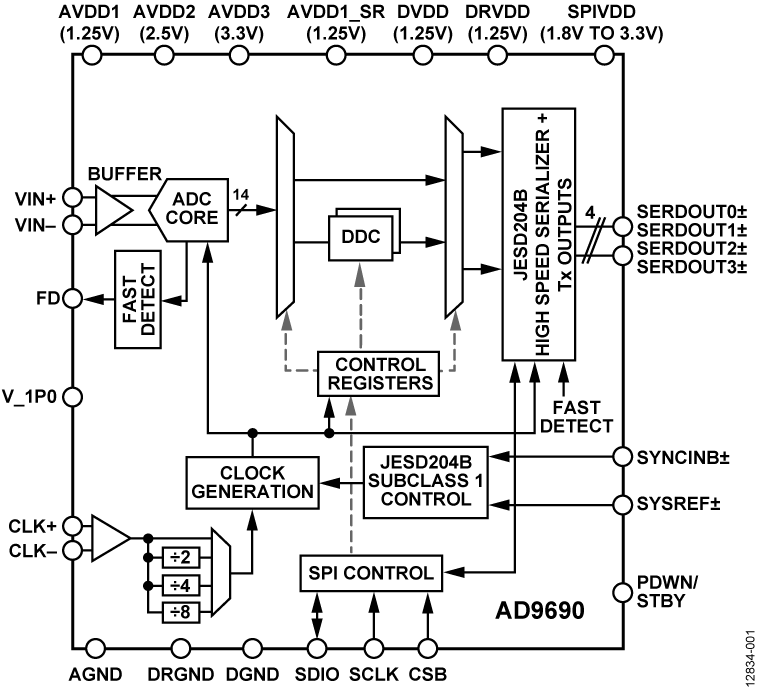

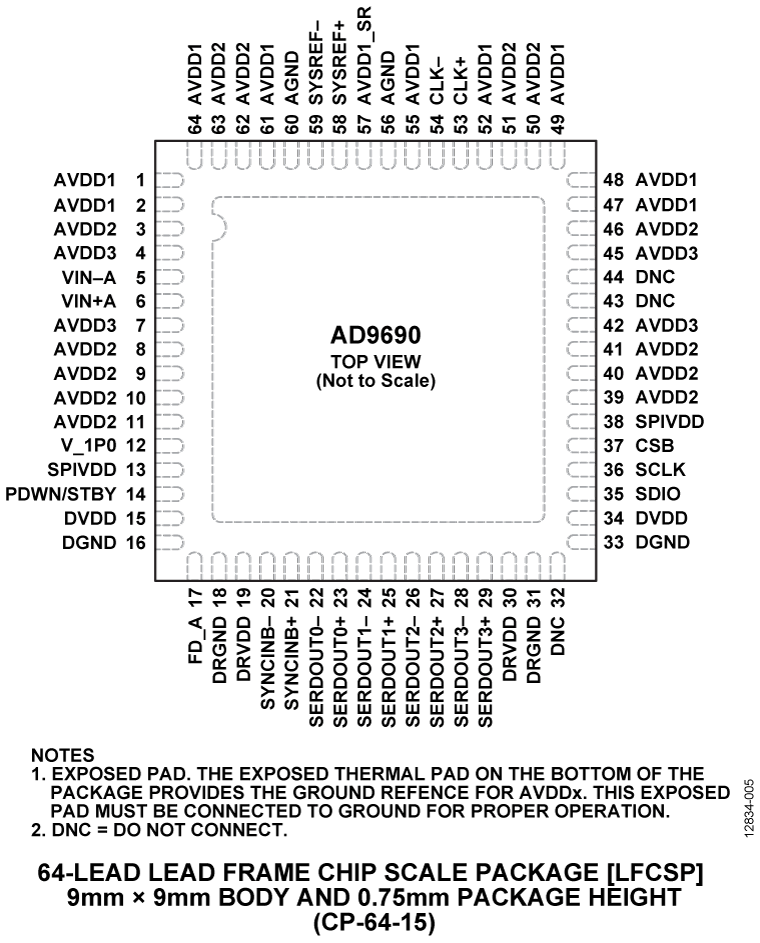

AD9690 Functional Block Diagram AD9690 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

JESD204x Frame Mapping Table Generator

The JESD204x Frame Mapping Table Generator tool consists of two Windows executables that will allow the user to input any valid combination of JESD204x parameters (L, M, F, S, NP) in order to output a .csv file that illustrates the frame mapping of the JESD204x mode in table format. There is an executable that allows the user to input a single JESD204x mode and another, that allows the user to input the parameters for multiple JESD204x modes in a specified .csv format in order to output a .csv file that illustrates the frame mapping of each of the JESD204x modes that were input into separate tables.

硬件生态系统

部分模型 产品周期 描述
扇出缓冲器和分路器 2
LTC6955
最后购买期限 超低抖动 7.5GHz 11 输出扇出缓冲器系列
HMC7043
推荐用于新设计

高性能、3.2 GHz、14输出扇出缓冲器

时钟IC 5
LTC6951
最后购买期限 具集成型 VCO 的超低抖动、多输出时钟合成器
LTC6952
最后购买期限 具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL
HMC7044
推荐用于新设计 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
AD9528
推荐用于新设计 提供14路LVDS/HSTL输出的JESD204B/JESD204C时钟发生器
LTC6953
最后购买期限 具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADC Companion Transport Layer RTL Code Generator Tool

This command line executable tool generates a Verilog module which implements the JESD204 receive transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

打开工具

IBIS 模型 1

AD9690 AMI Model, Rev. 1.2

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD9680

AD9680/AD9234/AD9690评估板

立即购买 更多内容

特性和优点

  • AD9680和AD9234的全功能评估板
  • 用于设置和控制的SPI接口
  • 宽带巴伦驱动输入
  • 无需外部电源 采用来自FMC的12 V-1 A和3.3 V-3 A电源
  • VisualAnalog®和SPI控制器软件接口

产品详情

AD9680-1000EBZ/AD9234-1000EBZ/AD9690-1000EBZ评估板用于评估AD9680-100014位、1000MSPS JESD204B、双通道模数转换器/AD9234-100014位、1000 MSPS JESD204B、双通道模数转换器/AD9690-100014位、500 MSPS、1 GSPS JESD204B模数转换器。 本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。 它设计为可直接与ADS7-V2EBZ数据捕捉卡进行接口，允许用户下载捕捉的数据用于分析。 Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。 同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9680/AD9234/AD9690的SPI可编程功能。用户指南wiki提供用于配置器件进行实验室性能评估的文档和说明。

AD9680/AD9234/AD9690数据手册提供了更多有关器件配置和性能的信息，在使用该评估板时应加以参考。 所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。 欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

设备要求

  • 模拟信号源和抗混叠滤波器
  • 采样时钟源
  • 用于FPGA接收器的基准时钟源
  • 运行Windows 7、XP或Vista的PC
  • 建议使用USB 2.0端口（兼容USB 1.1）
  • AD9680-1000EBZ评估板
  • ADS7-V2EBZ基于FPGA的数据采集套件

EVAL-AD9680
AD9680/AD9234/AD9690评估板
AD9680-1250EBZ Evaluation Board - Top View AD9680-1250EBZ Evaluation Board - Bottom View AD9680-1250EBZ Evaluation Board
