AD9644
推荐新设计使用14位、80 MSPS/155 MSPS、1.8V双通道串行输出ADC
- 产品模型
- 6
产品详情
- JESD204A编码串行数字输出
- 信噪比(SNR)：73.7 dBFS（70 MHz、80 MSPS）
- 信噪比(SNR)：71.7 dBFS（70 MHz、155 MSPS）
- 无杂散动态范围(SFDR)：92 dBc（70 MHz、80 MSPS）
- 无杂散动态范围(SFDR)：92 dBc（70 MHz、155 MSPS）
- 低功耗：423 mW (80 MSPS)；567 mW (155 MSPS)
- 1.8 V电源供电
- 中频采样频率达250 MHz
- 1至8整数输入时钟分频器
输入噪声：−148.6 dBFS/Hz（180 MHz、80 MSPS） - 输入噪声：−150.3 dBFS/Hz（180 MHz、155 MSPS）
- 欲了解更多特性，请参考数据手册
AD9644是一款14位双通道模数转换器(ADC)，配有一个高速串行输出接口，采样速度可为80 MSPS或155 MSPS。
该器件旨在为高性能、低成本、小尺寸、多功能通信应用提供解决方案。JESD204A高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。
这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
默认情况下，ADC输出数据直接路由至两个外部JESD204A串行输出端口，这些输出设置为CML电平。该器件支持两种模式，以便可以通过一条或两条数据链路发送输出编码数据。（L = 1；F = 4或L = 2；F = 2）每个通道均具有独立同步输入(DSYNC)。
需要时，灵活的掉电选项可以明显降低功耗。
设置与控制的编程利用三线式SPI兼容型串行接口来完成。
AD9644采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
该产品受美国专利保护。
应用
- 通信
- 分集无线电系统
- 多模式数字接收机（3G和4G）
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
- I/Q 解调系统
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
- 超声设备
产品特色
1.片内PLL允许用户提供单个ADC采样时钟，数据速率时钟由PLL乘以该ADC采样时钟产生。
2.当每个ADC使用专用数据链路时，可配置的JESD204A输出模块支持每通道高达1.6 Gbps的数据速率；当两个ADC共享一条数据链路时，数据速率可高达3.2 Gbps。
3.专有差分输入在最高250 MHz的输入频率下仍保持出色的信噪比(SNR)性能。 4.采用1.8 V单电源供电。
5.标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、省电模式、测试模式、基准电压模式以及串行输出配置等。
参考资料
数据手册 1
用户手册 1
应用笔记 9
技术文章 3
信息 1
视频 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9644BCPZ-155 | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) | ||
| AD9644BCPZ-80 | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) | ||
| AD9644BCPZRL7-155 | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) | ||
| AD9644BCPZRL7-80 | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) | ||
| AD9644CCPZ-80 | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) | ||
| AD9644CCPZRL7-80 | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
6月 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea |
||
| AD9644BCPZ-155 | 量产 | |
| AD9644BCPZ-80 | 量产 | |
| AD9644BCPZRL7-155 | 量产 | |
| AD9644BCPZRL7-80 | 量产 | |
| AD9644CCPZ-80 | 量产 | |
| AD9644CCPZRL7-80 | 量产 | |
|
9月 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea. |
||
| AD9644BCPZ-155 | 量产 | |
| AD9644BCPZ-80 | 量产 | |
| AD9644BCPZRL7-155 | 量产 | |
| AD9644BCPZRL7-80 | 量产 | |
| AD9644CCPZ-80 | 量产 | |
| AD9644CCPZRL7-80 | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 单端转差分放大器 2 | ||
| ADA4937-2 | 推荐新设计使用 | ADA4937-2 超低失真差分模数转换器驱动器 |
| ADA4938-2 | 推荐新设计使用 | 超低失真差分ADC驱动器（双通道） |
| 全差分放大器 2 | ||
| ADL5561 | 推荐新设计使用 | 2.9 GHz超低失真射频/中频差分放大器 |
| ADL5562 | 推荐新设计使用 | 2.6GHz 超低失真RF/IF差分放大器 |
| 时钟产生器件 3 | ||
| AD9510 | 推荐新设计使用 | 1.2 GHz时钟分配IC，PLL内核，分频器，延迟调整，8路输出 |
| AD9511 | 推荐新设计使用 | 1.2 GHz时钟分配IC，PLL内核，分频器，延迟调整，5路输出 |
| AD9512 | 推荐新设计使用 | 1.2 GHz时钟分配IC、2路1.6 GHz输入、分频器、延迟调整、5路输出 |
| 时钟分配器件 3 | ||
| AD9513 | 推荐新设计使用 | 800 MHz时钟分配IC，分频器，延迟调整，三路输出 |
| AD9514 | 推荐新设计使用 | 1.6 GHz时钟分配IC、分频器、延迟调整、3路输出 |
| AD9515 | 推荐新设计使用 | 1.6 GHz时钟分配IC，分频器，延迟调整，两路输出 |
| 数字控制VGA 2 | ||
| AD8376 | 推荐新设计使用 | 超低失真IF双通道VGA |
| AD8372 | 推荐新设计使用 | 41dB增益范围、1 dB步长、可编程双通道VGA |
工具及仿真模型
Virtual Eval - BETA
Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
打开工具S-参数 2
IBIS 模型 1
Visual Analog
对于正在选择或评估高速ADC的设计工程师，VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。
打开工具ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具AD9644 Simulink ADIsimADC Model
打开工具评估套件

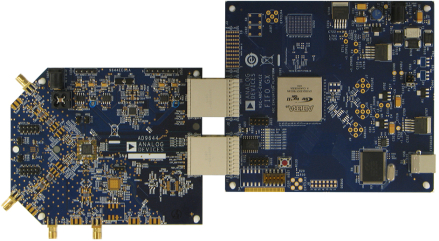

AD9644评估板
