概览

优势和特点

  • 信噪比(SNR):82.5 dB (84.5 dBFS)(最高10 MHz输入)
  • 无杂散动态范围(SFDR):87 dBc(最高10 MHz输入)
  • 可选带宽:2.5 MHz/5 MHz/10 MHz
  • 输出数据速率:30 MSPS至160 MSPS
  • 输入阻抗:1 kΩ
  • 集成抽取滤波器、采样速率转换器和PLL时钟乘法器
  • 1.8 V模拟电源和1.8 V至3.3 V数字输出电源
  • 提供仅具有双通道调制器功能的版本(AD9267)

产品详情

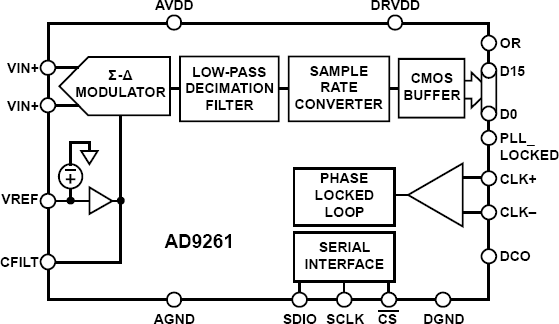

AD9261是一款16位模数转换器(ADC),采用连续时间Σ-Δ架构,可在10 MHz输入带宽上实现86 dB的动态范围。连续时间Σ-Δ架构所独有的集成功能和特性可大大简化其使用,并将所需的外部原件降至最少。

AD9261具有阻性输入阻抗,可显著降低对驱动器放大器的要求。此外,32倍过采样五阶连续时间环路滤波器可显著衰减带外信号和混叠,因而输入端无需外部滤波器。

外部时钟输入或集成的整数N分频锁相环(PLL)提供过采样连续时间Σ-Δ调制器所需的640 MHz内部时钟。片内抽取滤波器和采样速率转换器可将调制器数据速率从640 MSPS降至用户定义的输出数据速率(30 MSPS至160 MSPS),从而实现更高效、更直接的接口。

数字输出数据格式为偏移二进制、格雷码或二进制补码。数据时钟输出(DCO)用来确保接收逻辑以正确的时序工作。

AD9261采用1.8 V模拟电源和1.8 V至3.3 V数字电源供电,功耗为375 mW。它提供48引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

  1. 连续时间Σ-Δ架构可有效实现高动态范围和宽带宽。
  2. 无源输入结构可降低对驱动器放大器的要求,或者省去驱动器放大器。
  3. 32倍过采样率和高阶环路滤波器可提供出色的混叠抑制性能,降低对抗混叠滤波器的要求,或者省去抗混叠滤波器。
  4. 集成的抽取滤波器、采样速率转换器、PLL时钟乘法器和基准电压源使该器件易于使用。
  5. 采用1.8 V单模拟电源和1.8 V至3.3 V输出电源供电。
  6. 标准串行端口接口(SPI)支持各种产品特性和功能。

应用

  • 数据采集
  • 自动测试设备
  • 仪器仪表
  • 医疗成像

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

评估套件 (1)

文档

配套产品推荐

AD9261 配套产品

推荐 ADC Drivers

推荐 Clock Drivers

推荐 External Reference

  • For improved thermal drift and gain accuracy: ADR130.
