概览
优势和特点
- 单电源供电：4.5 V至16 V
- 输入可以超出供电轨
- 轨到轨输出摆幅
- 连续输出电流：35 mA
- 峰值输出电流：250 mA
- 失调电压：10 mV
- 压摆率：6 V/μs
- 单位增益稳定，可驱动高容性负载
- 电源电流：每个放大器700 μA
- 通过汽车应用认证
产品详情
AD8565 / AD8566 / AD8567均为低成本、单电源、轨到轨输入和输出运算放大器，并针对LCD监视器应用进行了优化。它们采用先进的高压CBCMOS工艺制造。AD8565内置一个放大器，AD8566内置两个放大器，AD8567内置四个放大器。
这些LCD运算放大器具有高压摆率、35 mA连续输出驱动电流、250 mA峰值输出驱动电流和高容性负载驱动能力。它们具有较宽的电源电压范围，失调电压低于10 mV。AD8565 / AD8566 / AD8567是LCD灰阶基准电压缓冲和VCOM应用的理想之选。

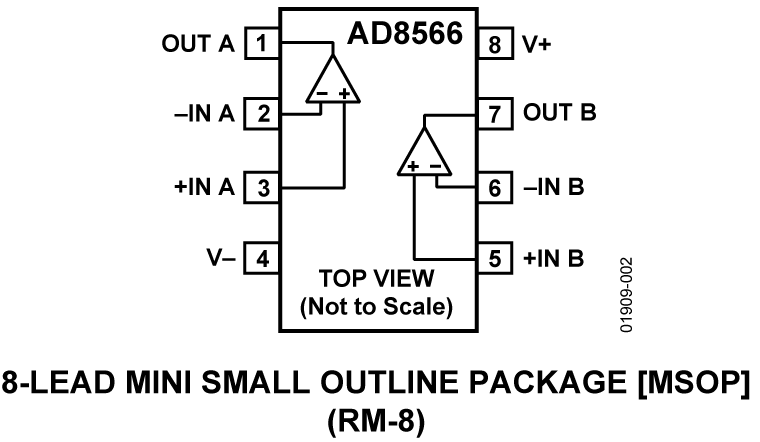

AD8565 / AD8566 / AD8567的额定工作温度范围为−40°C至+85°C。AD8565单路放大器采用5引脚SC70封装。AD8566双路放大器采用8引脚MSOP封装。AD8567四路放大器采用14引脚TSSOP封装和16引脚LFCSP封装。
AD8566WARMZ是一款汽车应用级版本。
