AD8565

16 V轨到轨运算放大器(单路)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 单电源供电:4.5 V至16 V
  • 输入可以超出供电轨
  • 轨到轨输出摆幅
  • 连续输出电流:35 mA
  • 峰值输出电流:250 mA
  • 失调电压:10 mV
  • 压摆率:6 V/μs
  • 单位增益稳定,可驱动高容性负载
  • 电源电流:每个放大器700 μA
  • 通过汽车应用认证
更多细节
show more Icon

AD8565 / AD8566 / AD8567均为低成本、单电源、轨到轨输入和输出运算放大器,并针对LCD监视器应用进行了优化。它们采用先进的高压CBCMOS工艺制造。AD8565内置一个放大器,AD8566内置两个放大器,AD8567内置四个放大器。

这些LCD运算放大器具有高压摆率、35 mA连续输出驱动电流、250 mA峰值输出驱动电流和高容性负载驱动能力。它们具有较宽的电源电压范围,失调电压低于10 mV。AD8565 / AD8566 / AD8567是LCD灰阶基准电压缓冲和VCOM应用的理想之选。

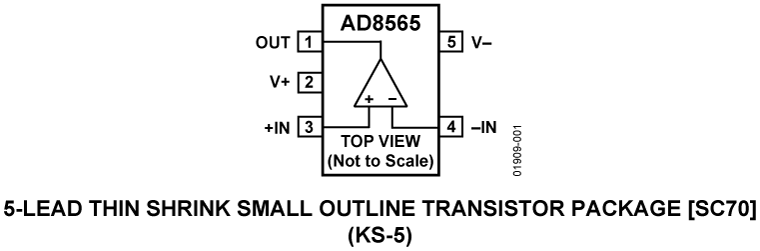

AD8565 / AD8566 / AD8567的额定工作温度范围为−40°C至+85°C。AD8565单路放大器采用5引脚SC70封装。AD8566双路放大器采用8引脚MSOP封装。AD8567四路放大器采用14引脚TSSOP封装和16引脚LFCSP封装。

AD8566WARMZ是一款汽车应用级版本。

应用

  • LCD基准电压驱动器
  • 便携式电子设备
  • 通信设备
  • 车载信息娱乐系统
  •

    数据手册,Rev. D,2/06
