概览
优势和特点
- 低噪声
电压噪声 = 2.3 nV/√Hz
电流噪声 = 2 pA/√Hz - 宽带宽
小信号：235 MHz(VGAx)；80 MHz(差分放大器输出)
大信号：80 MHz(1Vp-p) - 增益范围：
0至24 dB（输入至VGA输出）
6至30 dB（输入至差分输出） - 增益调整：20 dB/V
- 直流耦合
- 单端输入和差分输出
- 电源：±2.5V至±5V
- 低功耗：每通道140 mW（±3.3V）
产品详情
AD8264是一款4通道、线性dB、通用型可变增益放大器（VGA），集成前置放大器和灵活的差分输出缓冲器。直流耦合与宽带宽特性使得该放大器成为良好的脉冲处理器，可用于多种应用。每通道均集成单端输入前置放大器/VGA，以保留宽带宽和快速压摆率，可用于低失真脉冲应用。带共模和偏置调整的6 dB差分输出缓冲器使该器件可与大部分现代高速模数转换器（ADC）直接耦合，使用转换器基准电压源输出可达到完美的直流匹配电平。
前置放大器/VGA的-3 dB带宽为直流至235 MHz，差分驱动器的带宽为80 MHz。浮动增益控制接口可提供精确的20 dB/V线性dB调整，且可方便地与大量外部电路接口。
每通道增益可独立调整，所有通道均以单引脚GNLO作为参考。AD8264集成了多路输出数模转换器（DAC），每一模块均可用于有功校准或作为调整放大器。
VGA部分的增益范围为24 dB。采用双极性电源供电，可放大吸电流脉冲产生的负电压脉冲至地负载，如典型的光电二极管或光电倍增管（PMT）。同样，无延迟处理宽带视频信号也变得可行。该差分输出放大器可轻松实现电平转换，使用VOCM和OFSx引脚可实现与单电源ADC接口。

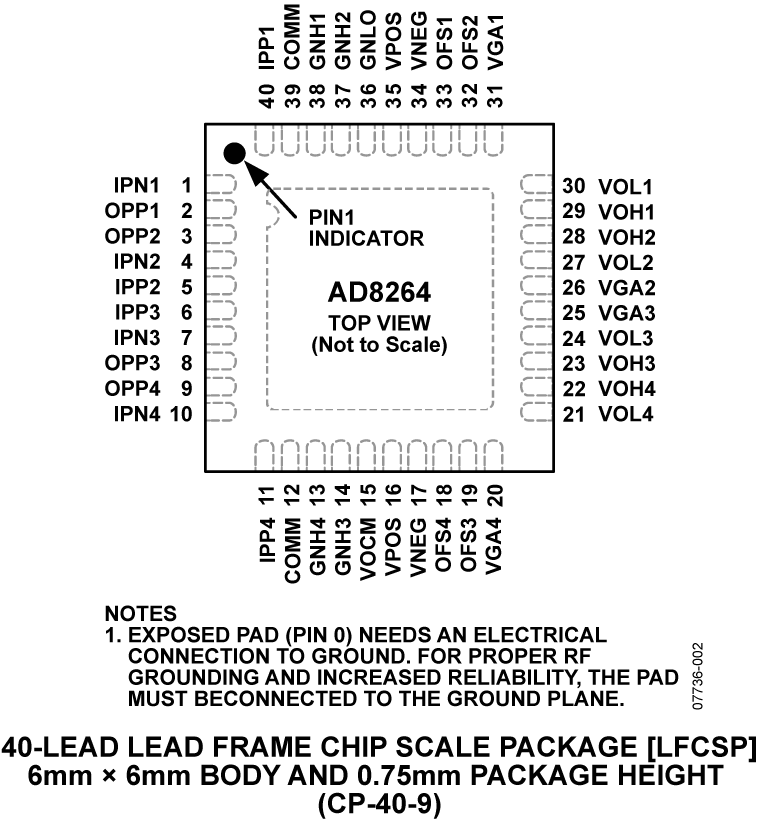

AD8264采用40引脚6 mm × 6 mm LFCSP封装，工作温度范围为−40°C至+105°C。
应用
- 多通道数据采集
- 正电子断层显像
- 增益调整
- 工业与医疗超声
- 雷达接收机
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
