概览
优势和特点
- 完全缓冲的输入和输出
- 通道间快速切换：4 ns
- 单电源供电
- 高速:
–3 dB带宽：480 MHz (2 V峰峰值)
压摆率：>1500 V/µs (G = +2)
0.1%快速建立时间：7.5 ns - 低功耗：<20 mA
- 出色的视频特性 (RL=150 Ω ):
- 差分增益误差：0.05%
- 差分相位误差：0.05° 低突波 - 所有不利串扰：-78 dB (5 MHz)
- 所有不利串扰：-48 dB (100 MHz)
- 高关断隔离：-95 dB (5MHz)
- 低成本
- 利用快速高阻抗禁用功能
可以连接多个输出 - 逻辑转换输出
产品详情

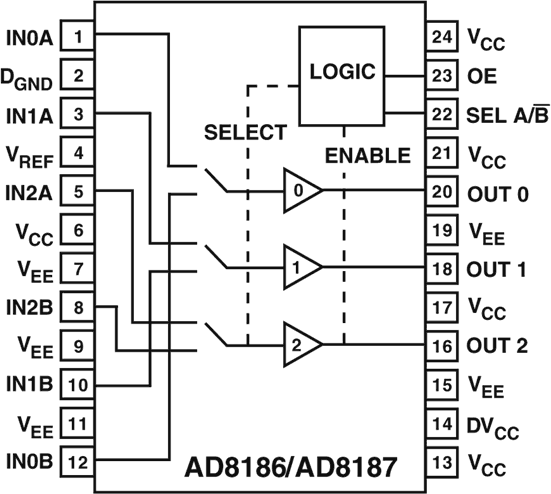

AD8187 (G = +2)是一款高速、单电源、三通道、2:1多路复用器，-3 dB大信号带宽超过480 MHz，压摆率超过1500 V/µs。所有不利串扰性能均优于-78 dB，隔离性能优于95 dB，因而适合许多高速应用。差分增益和差分相位误差分别为0.05%和0.05°，0.1 dB平坦度达85 MHz，堪称专业视频和分量视频多路复用的较优之选。开关时间为4 ns，极其适合视频信号切换应用，采用+5 V电源供电时的功耗小于20 mA (100 mW)。
AD8187具有高速禁用特性，允许输出设置于高阻抗状态。因此可构建更大的输入阵列，同时使“关断”通道的输出负载降至较低。该器件采用24引脚TSSOP封装。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1024: 如何计算多路复用器的建立时间和采样速率 (Rev. 0)8/16/2013
-
AN-348: 避开无源元件的陷阱8/16/2013
-
High Speed Switches3/8/2008
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD8187ARUZ | 材料声明 | 质量和可靠性 | 24-Lead TSSOP | |
| AD8187ARUZ-REEL | 材料声明 | 质量和可靠性 | 24-Lead TSSOP | |
| AD8187ARUZ-REEL7 | 材料声明 | 质量和可靠性 | 24-Lead TSSOP | |
| Wafer Fabrication Data |
