概览

优势和特点

  • 频率合成至155.52 MHz
  • 19.44 MHz或9.72 MHz输入
  • 基准信号选择复用
  • 单电源供电:+5 V或–5.2 V
  • 输出抖动:2.0度(均方根)
  • 低功耗:90 mW
  • 10 KH ECL/PECL兼容输出
  • 10 KH ECL/PECL/TTL/CMOS兼容输入
  • 封装:16引脚窄体150 Mil SOIC

产品详情

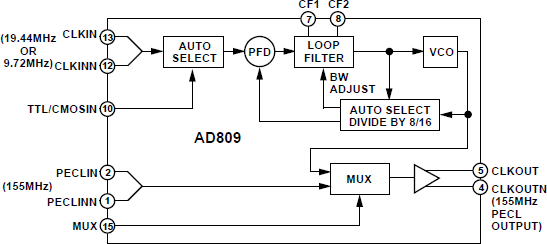

AD809可以从19.44 MHz或9.72 MHz TTL/CMOS/ECL/PECL基准频率产生155.52 MHz ECL/PECL输出时钟。它支持分布式时序架构,能够将背板或PCB的19.44 MHz或9.72 MHz时序基准信号分配给多个155.52 Mbps端口。该器件可用来为一个或多个端口创建发送位时钟。

输入信号多路复用器支持环路定时应用,可从155.52 Mbps接收数据恢复155.52 MHz发送位时钟。

低抖动VCO、低功耗和宽工作温度范围,使该器件适合在环路系统中为SONET/SDH/光纤产生155.52 MHz位时钟。

该器件内置一个低成本、片内VCO,在输入频率为19.44 MHz或9.72 MHz时,可锁定至该频率的8倍或16倍。无需外部器件便可进行频率合成。不过,用户可以通过选择阻尼因子电容来调整环路动态特性,环路阻尼由阻尼因子电容的值决定。

AD809的设计可保证在输入端无信号时,时钟输出频率的漂移很低(约20%)。

AD809采用+5 V或-5.2 V单电源供电,功耗为90 mW。
