概览
优势和特点
- 额定电源电压:+3 V、+5 V和±5 V
- 轨到轨摆幅输出
- 输入电压范围扩展至地电压以下200 mV
- 输入超过电源电压1 V不会反相
- 禁用/关断特性
- 低功耗
- 高速、快速建立(5 V):
-3 dB带宽:160 MHz (G = +2)
压摆率:160 V/µs - 0.1%建立时间:30 ns(典型值)
- 良好的视频特性
(RL = 150 Ω, G = +2)
0.1 dB增益平坦度:30 MHz
差分增益误差:0.03%
差分相位误差:0.03° - 低失真
-69 dBc(最差谐波,10 MHz) - 出色的负载驱动能力
从供电轨驱动50 mA 0.5 V - Cap Load Drive of 45 pF
产品详情
AD8041是一款低功耗、高速电压反馈型高速放大器,采用+3 V、+5 V或±5 V电源供电。它具有单电源供电能力,输入电压范围从负供电轨以下200 mV至正供电轨1 V范围以内。
输出电压摆幅可以扩展至各供电轨50 mV以内,以提供最大的输出动态范围。此外,其0.1 dB增益平坦度带宽为30 MHz,采用5 V单电源时的差分增益和相位误差分别为0.03%和0.03°。因此AD8041特别适合专业视频电子设备应用,如相机、视频切换器或任何高速便携式设备。低失真和快速建立特性则使它成为高速模数转换器的理想缓冲器件。
AD8041具有高速禁用特性,可用于多路复用或降低功耗。禁用逻辑接口与CMOS或开路集电极逻辑兼容。AD8041提供低电源电流,可以采用3 V单电源供电。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。
采用5 V单电源时,AD8041具有160 MHz的宽带宽和160 V/µs的压摆率,因此它也能用于需要最高±6V双电源或3 V至12 V单电源的许多通用高速应用。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
AD8041S Displacement Damage Test Report4/14/2023
-
AD8041S High Dose Rate Radiation Report7/31/2015
-
AD8041S Low Dose Rate Radiation Report7/31/2015
工具及仿真模型

LTspice中提供以下器件型号:
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|

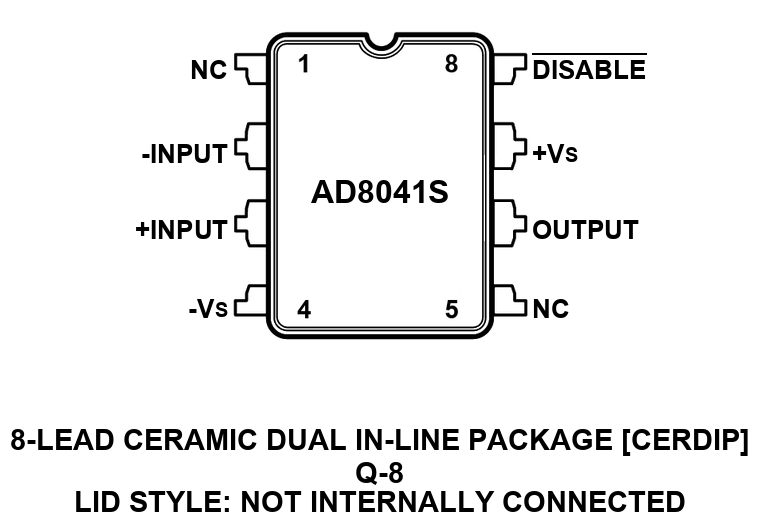

5962L9683903VHA | 材料声明 | 质量和可靠性 | 8 ld CerDIP | |

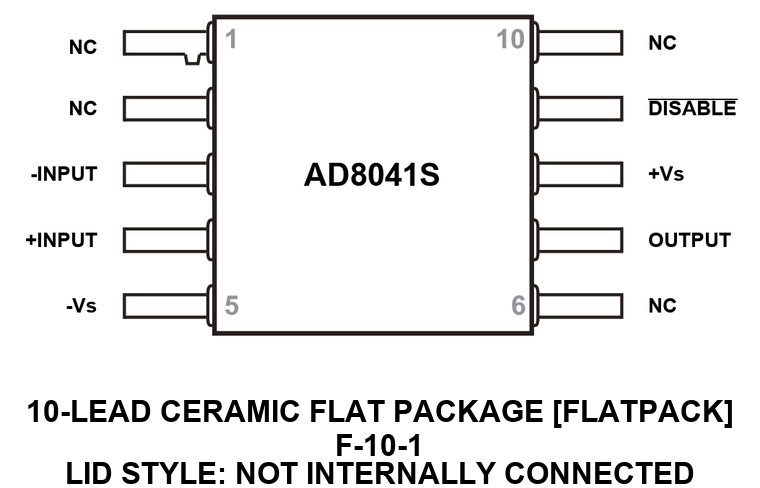

5962R9683902VHA | 材料声明 | 质量和可靠性 | 10 ld Flat Pack | |
5962R9683902VPA | 材料声明 | 质量和可靠性 | 8-Lead CerDIP | |
AD8041-000C | 材料声明 | 质量和可靠性 | 8 ld CerDIP | |
AD8041SL-EMX | 材料声明 | 质量和可靠性 | CER. FLATPACK WITH LEADS | |
Wafer Fabrication Data |
