AD8004

四通道、3000 V/µs、35 mW电流反馈型四通道放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip

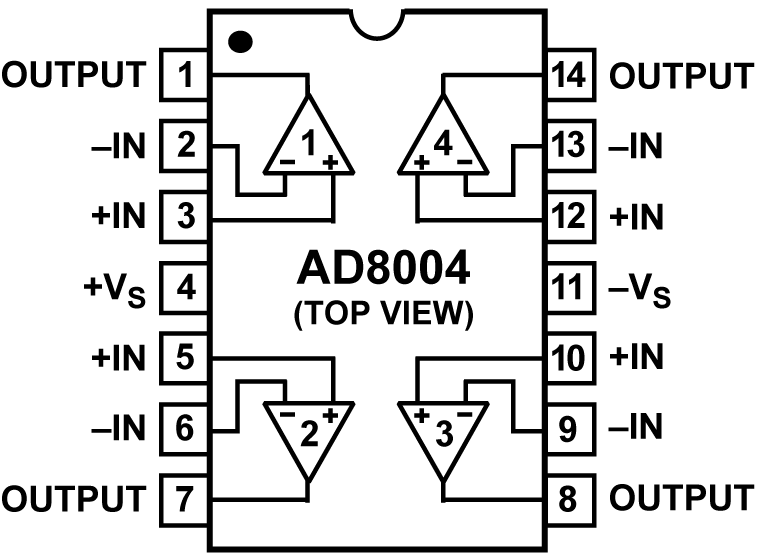

产品详情
特性
  • 高速
    -3 dB带宽:250 MHz (G = +1)
    压摆率:3000 V/µs
    0.1%建立时间:21 ns
    上升时间:1.8 ns(2 V阶跃)
  • 低功耗
    每个放大器35 mW
    电源电流:每个放大器3.5 mA
  • 单电源供电
    额定电源电压:+5 V
  • 高输出电流:50 mA
  • 良好的视频特性
    (RL = 150, G = +2)
    0.1 dB增益平坦度:30 MHz
    差分增益误差:0.04%
    差分相位误差:0.10°
  • 低失真
    -78 dBc THD ( 5 MHz)
    -61 dBc THD ( 20 MHz)
  • 采用14引脚SOIC封装
更多细节
show more Icon

AD8004是一款四通道、低功耗、高速放大器,采用单电源或双电源供电。它采用电流反馈型架构,具有3000 V/µs的高压摆率,因而非常适合处理大振幅脉冲。此外,其0.1 dB增益平坦度为30 MHz,同时差分增益和相位误差分别为0.04%和0.10°。因此,AD8004适合视频电子设备应用,如相机和视频切换器等。

AD8004具有低功耗特性,每个放大器的功耗为3.5 mA,而且可以采用+4 V至+12 V单电源供电,同时负载电流可达50 mA。该器件提供14引脚小型DIP和14引脚SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

AD8004具有250 MHz的宽带宽和3000 V/µs的压摆率,因此可用于需要最高±6 V双电源和4 V至12 V单电源的许多通用型高速应用。AD8004可用于–40°C至+85°C工业温度范围,采用14引脚SOIC封装。


产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD8004ARZ-14
  • HTML
  • HTML
AD8004ARZ-14-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 21, 2021

- 21_0080

Amkor Philippines as an Alternate Site for SOICN

10月 5, 2010

- 10_0146

Halogen Free Material Change for 14/16L SOIC_N Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 21, 2021

- 21_0080

arrow down

Amkor Philippines as an Alternate Site for SOICN

10月 5, 2010

- 10_0146

arrow down

Halogen Free Material Change for 14/16L SOIC_N Products

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-AD8004

AD8004 评估板

zoom

EVAL-AD8004

AD8004 评估板

产品详情

本评估板专为帮助用户评估AD8004而设计。它是一个裸板,板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取,同时可申请免费样片。利用无载评估板,用户可以快速完成各种运算放大器电路的定制和原型设计,从而较大程度地降低风险,加快产品上市。

用户指南包含构建评估板所需的所有文档,包括原理图、装配图和材料清单。
