概览
优势和特点
- 低噪声:
输入电压噪声(1 kHz)：0.9 nV/√Hz（典型值），
1.2 nV/√Hz（最大值）
输入电压噪声（0.1 Hz至10 Hz）：50 nV p-p - 低失真:
总谐波失真：-120 dB (20 kHz) - 出色的直流精度
输入失调电压：80 µV（最大值）
VOS 漂移：1.0 µV/°C - 高输出驱动电流：50 mA
- 出色的交流特性
16-bit建立时间：800 ns（10 V步进）
增益带宽：110 MHz (G = 1000)
带宽：8 MHz (G = 10)
全功率带宽：280 kHz (20 V p-p)
压摆率：20 V/µs - 额定电源电压：±5 V和±15 V

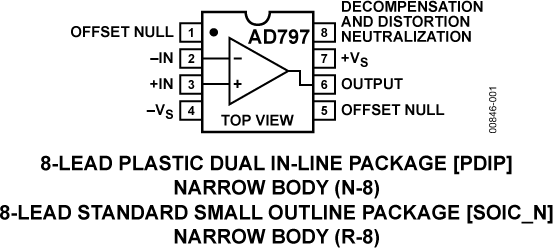

产品详情
AD797是一款极低噪声、低失真运算放大器，非常适合用作前置放大器。它在音频带宽上具有低噪声(0.9 nV(root)Hz)和低总谐波失真(-120 dB)特性，能够达到麦克风和调音台中对前置放大器的较宽动态范围要求。
此外还具有出色的压摆率(20 V/µs)和增益带宽(110 MHz)，因而非常适合低频超声应用。
AD797也适合要求极宽动态范围的IR和声纳成像应用。低失真和16位建立时间特性，使之非常适合缓冲Σ-Δ型ADC的输入或高分辨率DAC输出，特别是在地震监测和频谱分析仪等关键应用中。输出电流驱动为50 mA，额定电源电压范围为±5 V至±15 V，这些重要特性使该器件也非常适合用作通用放大器。
应用
- 专业音频前置放大器
- IR、CCD和声纳成像系统
- 频谱分析仪
- 超声前置放大器
- 地震探测器
- Σ-Δ型ADC/DAC缓冲器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
