概览
优势和特点
- 吞吐速率：5 MSPS
- 16位分辨率、无失码
- 信噪比(SNR)：95.5 dB
- 积分非线性(INL)：±0.2 LSB
- 差分非线性(DNL)：±0.14 LSB
- 内部基准电压源缓冲器
- 真差分模拟输入电压范围：±4.096 V或±5 V
- 低功耗：39 mW
- SAR架构
- 外部基准电压选项
- 串行LVDS接口

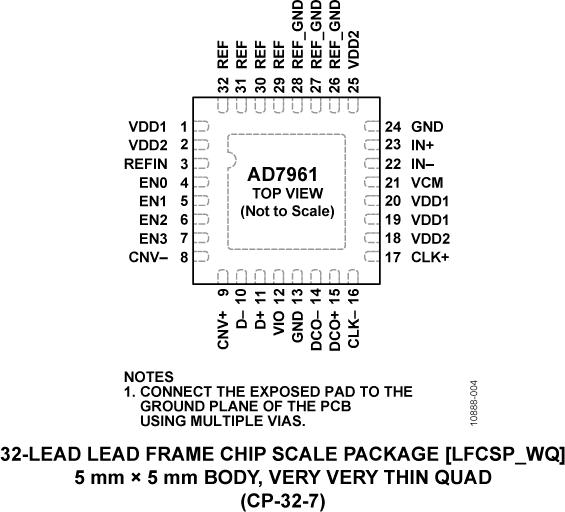

- 32引脚、5mm × 5mm LFCSP (QFN)封装
- 详情参见数据手册
产品详情

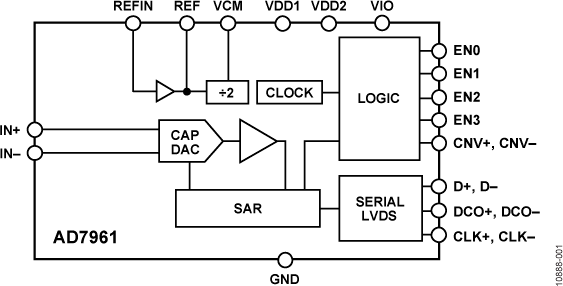

AD7961是一款16位、5 MSPS、电荷再分配逐次逼近型(SAR)模数转换器(ADC)。 SAR架构提供无与伦比的噪声性能和线性度。 AD7961集成了一个低功耗、高速16位采样ADC、一个内部转换时钟和一个内部基准电压源缓冲器。 在CNV边沿，AD7961对IN+与IN-引脚之间的电压差进行采样。 这两个引脚上的电压摆幅在0 V和4.096 V/5 V之间，相位相反。基准电压由外部施加于该器件。 所有转换结果通过一个LVDS自时钟串行接口即可获得。
AD7961采用32引脚LFCSP (QFN)封装，工作温度范围为−40 ℃至+85 ℃。
应用
- 数字成像系统
数字X射线
计算机断层扫描
红外摄像头 - MRI梯度控制
- 高速数据采集
- 光谱
- 测试设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
利用过采样增加SAR ADC的动态范围6/1/2015
-
获取数据手册以外的 ADC数据5/1/2015
-
揭开高性能多路复用数据采集系统的神秘面纱7/1/2014 模拟对话
-
Let's Compare SAR & Δ-Σ Converters for a Mux'd DAS (Planet Analog, 12/2013)1/11/2014
-
• Part 1
-
• Part 2
-
• Part 3
-
• Part 4
-
• Part 5
-
Which Is Better: SAR or Delta-Sigma ADCs10/24/2013
-
Imaging Improvements: High performance data acquisition system enhances images for digital X-ray and MRI10/1/2013
软件代码及系统需求
工具及仿真模型
精密ADC驱动器工具
精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立
配套产品推荐
AD7961 配套产品
推荐 External Voltage References for the AD7961
- For low drift, low noise and high accuracy: ADR444, ADR445, ADR4550, ADR4540.
- For driving the voltage reference input: AD8031.
推荐 Low Dropout Regulators and Switchers for the AD7961
推荐 Driver Amplifiers for the AD7961
- For high frequency, low noise, low distortion applications: ADA4899-1, ADA4897-1, ADA4932-1.
