特性
- 高吞吐速率：1 MSPS
- 额定电压（VDD）：
2.7 V至5.25 V - 低功耗：
6 mW（最大值，1 MSPS，电源电压3 V）
13.5 mW（最大值，1 MSPS，电源电压5 V） - 4个带序列器的单端输入
- 宽输入带宽：
信噪比：70 dB（50 kHz输入频率，AD7924）
- 灵活的功耗/串行时钟速度管理
- 无流水线延迟
- 高速串行接口：
SPI®/QSPI™/MICROWIRE™/DSP兼容 - 关断模式：最大0.5 µA

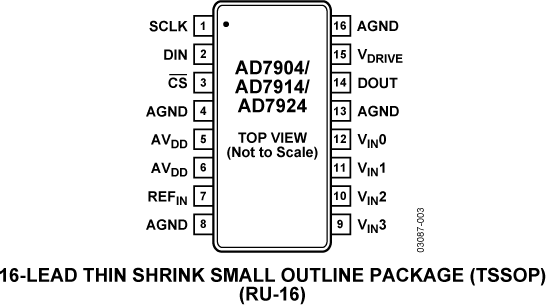

- 16引脚TSSOP封装
- 通过汽车应用认证
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

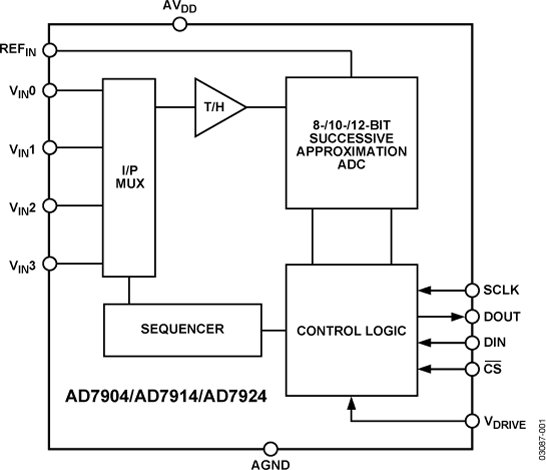

AD7924/AD7914/AD7904分别是12位、10位和8位高速、低功耗、4通道、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量达1 MSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器，可处理8 MHz以上的输入频率。
转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。
AD7924/AD7914/AD7904采用先进的设计技术，可在最高吞吐量下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7904/AD7914/AD7924的最大功耗为2 mA；采用5 V电源时，最大功耗为2.7 mA。
通过配置控制寄存器，器件的模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择，可采用直接二进制式或二进制补码输出编码。AD7904/AD7914/AD7924具有4个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。
AD7904/AD7914/AD7924的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。
