AD7656

250 KSPS、6通道、同步采样双极性16位ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 6个独立ADC
  • 真双极性模拟输入
  • 引脚/软件可选范围: ±10 V、±5 V
  • 高吞吐速率: 250 kSPS
  • iCMOS 工艺技术
  • 低功耗
    140 mW(250 kSPS,5 V电源)
  • 宽输入带宽:86.5 dB SNR(50 kHz输入频率)
  • 片内基准电压源及缓冲器
  • 并行、串行和菊花链接口模式
  • 高速串行接口:SPI®/QSPI/MICROWIRE/DSP兼容
  • 待机模式: 100 µW(最大值)

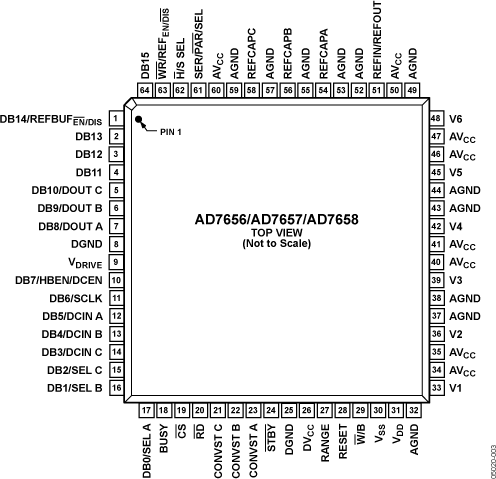

  • 64引脚LQFP

更多细节
show more Icon

AD7656/AD7657/AD7658均内置六个16/14/12位、快速、低功耗逐次逼近型ADC,并集成到一个封装中,采用iCMOS™工艺(工业级CMOS)设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。 通过这种工艺,可开发在33V高压下工作的高性能模拟IC,其体积性能比是以往的高压器件所无法实现的。 与采用传统CMOS工艺的模拟IC不同,iCMOS元件不但可以输入双极性信号,同时还能提升性能,大幅降低功耗并减小封装尺寸。

三款器件的吞吐速率高达250 kSPS, 并且内置低噪声、宽带宽采样保持放大器,可处理最高12 MHz的输入频率。

转换过程与数据采集利用CONVST信号和内部振荡器进行控制。 三个CONVST引脚允许三对ADC独立地进行同步采样。 AD7656/AD7657/AD7658均具有一个高速并行接口和一个高速串行接口,为器件与微处理器或DSP的接口连接创造了条件。 在串行接口模式下,这些器件都允许多个ADC以菊花链形式连接至单个串行接口。 三款器件均可在±4 × VREF和±2 × VREF范围内支持真双极性输入信号。 此外还内置一个2.5 V片内基准电压源。

请访问新一代产品:AD7606。 建议新设计采用具有更高PSS鲁棒性的AD7656A引脚兼容器件。 有关降低的去耦要求,请访问AD7656-1AD7656A-1产品页面。

产品特色

  1. 片上集成6个16/14/12-bit 250 kSPS ADC。
  2. 6个真双极性、高阻抗模拟输入。
  3. 并行和高速串行接口。

应用

  • 电源线路监控系统
  • 仪表和控制系统
  • 多轴定位系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7656BSTZ
  • HTML
  • HTML
AD7656BSTZ-REEL
  • HTML
  • HTML
AD7656YSTZ
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 9, 2010

- 10_0147

AD7656, AD7656-1, AD7657-1, AD7658-1 Datasheet FSR definition clarification

AD7656BSTZ

量产

AD7656BSTZ-REEL

量产

AD7656YSTZ

量产

11月 16, 2009

- 06_0157

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

AD7656BSTZ

量产

AD7656BSTZ-REEL

量产

AD7656YSTZ

量产

1月 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 9, 2010

- 10_0147

arrow down

AD7656, AD7656-1, AD7657-1, AD7658-1 Datasheet FSR definition clarification

AD7656BSTZ

量产

AD7656BSTZ-REEL

量产

AD7656YSTZ

量产

11月 16, 2009

- 06_0157

arrow down

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

AD7656BSTZ

量产

AD7656BSTZ-REEL

量产

AD7656YSTZ

量产

1月 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

EVAL-AD7656

AD7656 评估套件

zoom

EVAL-AD7656

AD7656 评估套件

产品详情

EVAL-AD7656SDZ是用于AD7656的全功能评估套件。 该评估板能够以独立模式工作,或者与评估控制器板配合使用。 与评估控制器板配合使用时,用户通过随附的软件可以对ADC的性能执行详尽分析。 此软件包含技术笔记,其中说明评估板以独立模式工作或者与评估控制器板配合使用时的工作和设置情况。
