AD7606B
AD7606B

8 通道 DAS，采用 16 位、800 kSPS 双极性输入、同步采样 ADC

概览

优势和特点

  • 8/6/4 路同步采样输入
  • 真双极性模拟输入范围：±10 V、±5 V
  • 与最新的 AD7606B 引脚兼容
  • 单个 5 V 模拟电源和 2.3 V 到 5 V VDRIVE 电源
  • 完全集成的数据采集解决方案
    • 模拟输入钳位保护
    • 具有 1 MΩ 模拟输入阻抗的输入缓冲区
    • 二阶抗混叠模拟滤波器
    • 片内精准基准电压源和参考缓冲区
    • 16 位 ADC，所有通道都具有 200 kSPS 的采样率
    • 数字滤波器过采样功能
  • 灵活的并行/串行接口
    • 兼容 SPI/QSPI™/MICROWIRE™/DSP
  • 性能
    • 模拟输入通道上的 ESD 额定值为 7 kV
    • 95.5 dB SNR、−107 dB THD
    • ±0.5 LSB INL，±0.5 LSB DNL
    • 低功耗：100 mW
    • 待机模式：25 mW
  • 温度范围：−40°C 至 +85°C
  • 64 引脚 LQFP 封装

AD7606-EP 支持航空航天和防务应用（AQEC 标准）

    • 下载 AD7606-EP 数据手册 (pdf)
    • 军用温度范围 −55°C 至 +125°C
    • 受控制造基线
    • 组件/测试场所
    • 制造场所
    • 产品变更通知
    • 可应请求提供资质数据
    • V62/18611

产品详情

The AD7606/AD7606-6/AD7606-4 是分别具有八个、六个和四个通道的16位、同步采样、模数数据采集系统（DAS）。每个器件均包含模拟输入钳位保护、二阶抗混叠模拟滤波器、采样保持放大器、16 位电荷再分配逐次逼近模数转换器 (ADC)、灵活的数字滤波器、2.5 V 基准电压源和基准缓冲区以及高速串行和并行接口。

AD7606/AD7606-6/AD7606-4 采用单一的 5 V 电源供电，可以适应 ±10 V 和 ±5 V 真正双极性输入信号，同时以所有通道都能以高达 200 kSPS 的吞吐速率采样。输入箝位保护电路可以耐受高达 ±16.5 V 的电压。无论使用何种采样频率，AD7606 都有 1 MΩ 模拟输入阻抗。由于采用单电源供电、片内滤波和高输入阻抗，所以无需驱动运算放大器和外部双极性电源。AD7606/AD7606-6/AD7606-4 抗混叠滤波器在 3 dB 时的截止频率为 22 kHz，并在采样速率为 200 kSPS 时，提供 40 dB 的抗混叠抑制。这款灵活的数字滤波器采用引脚驱动，可提高 SNR 并减小 3 dB 带宽。

应用

  • 电力线路监测和保护系统
  • 多相电机控制
  • 仪器仪表和控制系统
  • 多轴定位系统
  • 数据采集系统 (DAS)

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (27)
  • 数据手册 (3)
  • 应用笔记 (2)
  • 用户手册 (1)
  • 中文系统方案 (6)
  • 每月推荐 (1)
  • 参考电路 (1)
  • 视频 (4)
  • 技术文章 (8)
  • 非常见问题解答 (1)
    • Document Type
    参考电路
    技术文章

    软件代码及系统需求

    FPGA/HDL

    WIKI

    CED1Z FPGA Project for AD7606 with Nios driver

    Mbed支持

    WIKI

    AD7606 Mbed IIO Application
    This page gives an overview of using the ARM Mbed platform supported firmware example with Analog Devices AD7606 Evaluation board and SDP-K1 controller board.

    EVAL-AD7606 Code
    WIKI

    学习如何开始使用Mbed
    Mbed是一种开源开发环境，可用于开发ARM微控制器。
    WIKI

    更多支持Mbed的ADI产品

    驱动/参考代码

    WIKI

    AD7606 - No-OS Driver
    ZIP
    109.73 K

    AD7606参考代码
    WIKI

    AD7606 IIO Multi-Channel Simultaneous Sampling ADC Linux Driver

    工具及仿真模型

    IBIS模型

    设计工具

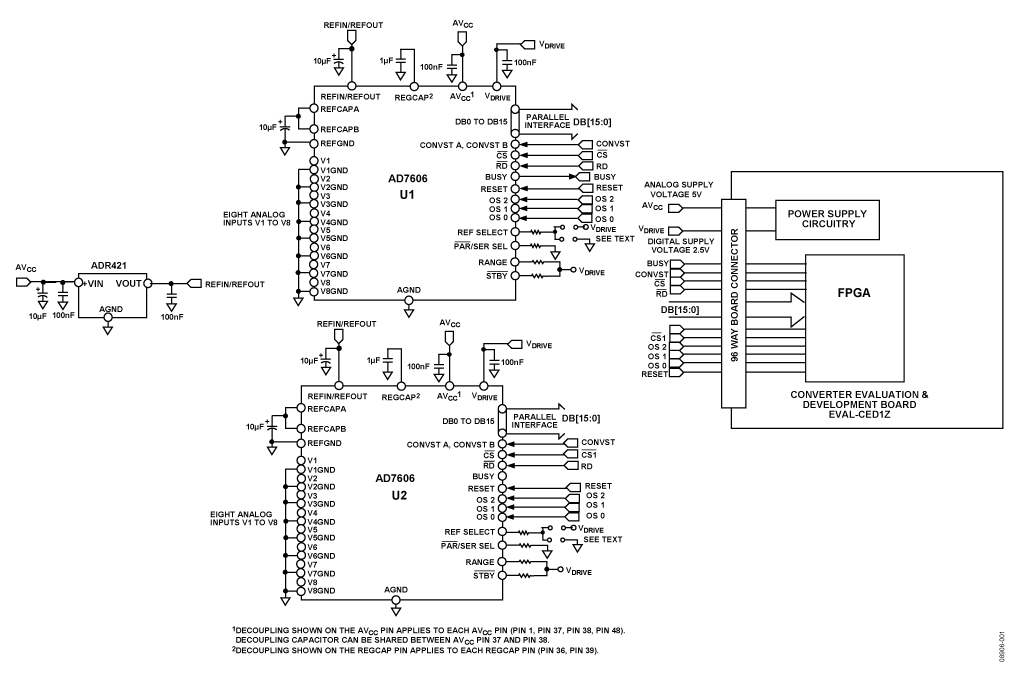

    参考电路 (1)

    配套产品推荐

    AD7606 配套产品

    推荐 使用的数字隔离器

    • For high performance, low power, bidirectional communication: ADUM1402.
    • For isolated power in 3.3V or 5V outputs: ADUM5000.
    • For high performance, low power, bidirectional communication with integrated isolated power: ADUM5402.

    推荐 External 2.5V Voltage Reference

    • For high accuracy, low noise and higher output current: ADR431.
    • For high accuracy, low noise and excellent long term stability: ADR421.
