概览

优势和特点

  • 4路同步采样输入
  • 真双极性模拟输入范围±10 V（最大值），±5 V（最大值）
  • 5 V单模拟电源，VDRIVE：2.5 V至5 V（标称值）
  • 完全集成的数据采集解决方案
    • 模拟输入箝位保护
    • 具有1 MΩ模拟输入阻抗的输入缓冲器
    • 二阶抗混叠模拟滤波器
    • 片内精密基准电压及缓冲
    • 16位、300 kSPS ADC（所有通道）
  • 灵活的并行/串行接口
    • 串行外设接口(SPI)/QSPI™/MICROWIRE™/DSP兼容
  • 性能
    • 模拟输入通道提供7 kV ESD额定值
    • 待机模式：25 mW（典型值）
  • 64引脚LQFP封装

产品详情

AD7605-4是一款4通道、16位同步采样模数数据采集系统(DAS)。该器件内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次逼近型模数转换器(ADC)、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7605-4采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达300 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7605-4的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。

AD7605-4兼容SPI、QSPI™、MICROWIRE™和数字信号处理器(DSP)。

应用

  • 电力线监控和保护系统
  • 多相电机控制
  • 仪器仪表和控制系统
  • 多轴定位系统
  • 数据采集系统(DAS)

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

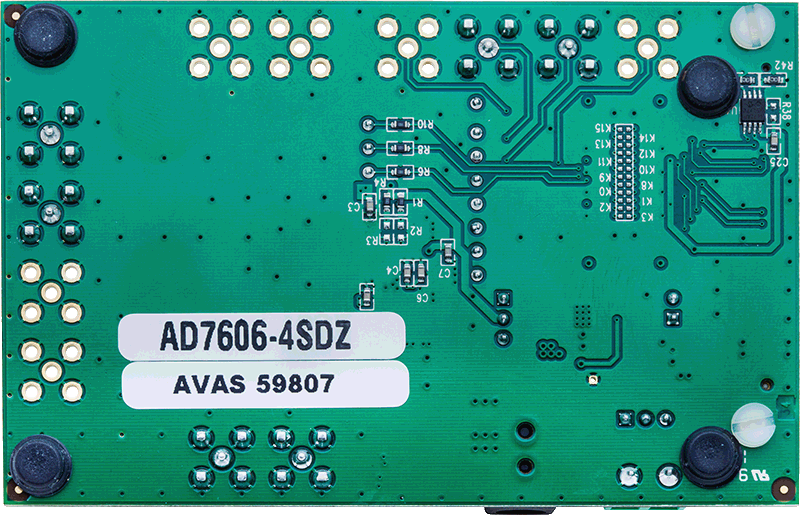

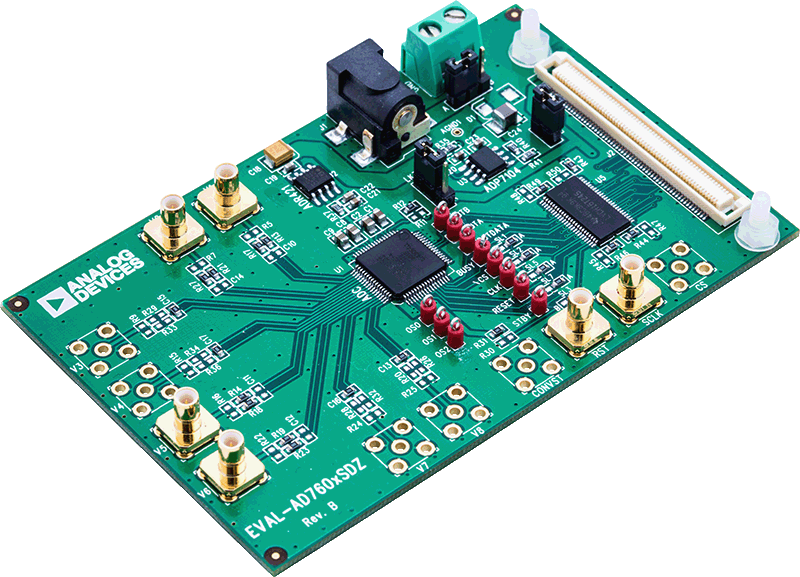

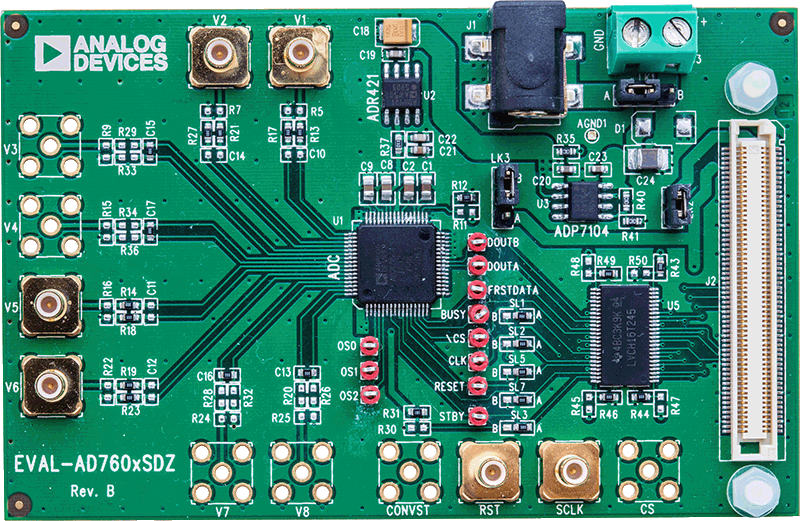

评估套件 (1)

参考资料

  • 查看全部 (4)
  • 数据手册 (1)
  • 用户手册 (1)
  • 参考电路 (1)
  • 技术文章 (1)
    • Document Type

    软件代码及系统需求

    驱动/参考代码

    WIKI

    AD7606 - No-OS Driver

    FPGA/HDL

    WIKI

    CED1Z FPGA Project for AD7606 with Nios driver

    Mbed支持

    WIKI

    AD7606 Mbed IIO Application
    This page gives an overview of using the ARM Mbed platform supported firmware example with Analog Devices AD7606 Evaluation board and SDP-K1 controller board.

    EVAL-AD7606 Code
    WIKI

    学习如何开始使用Mbed
    Mbed是一种开源开发环境，可用于开发ARM微控制器。
    WIKI

    更多支持Mbed的ADI产品

    工具及仿真模型

    IBIS模型

    参考电路 (1)

    配套产品推荐

    AD7605-4 配套产品

    推荐 使用的数字隔离器

    • For high performance, low power, bidirectional communication with integrated isolated power: ADUM5402.
    • For isolated power in 3.3V or 5V outputs: ADUM5000.
    • For high performance, low power, bidirectional communication: ADUM1402.

    推荐 External 2.5V Voltage Reference

    • For high accuracy, low noise and higher output current: ADR431.
    • For high accuracy, low noise and excellent long term stability: ADR421.

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    AD7605-4BSTZ 材料声明 质量和可靠性 64-Lead LQFP (10mm x 10mm)
    AD7605-4BSTZ-RL 材料声明 质量和可靠性 64-Lead LQFP (10mm x 10mm)
