概览
优势和特点
- 16 位 ADC，所有通道都具有 1 MSPS 的采样率
- 具有至少 1MΩ 模拟输入阻抗 (RIN) 的输入缓冲区
- 单个 5 V 模拟电源和 1.71 V 到 5.25 V VDRIVE 电源
- 每通道可选模拟输入范围
- 双极单端：±12.5 V, ±10 V, ±6.25 V, ±5 V, ±2.5 V
- 单极单端：0 V 至 12.5 V, 0 V 至 10 V, 0 V 至 5 V
- 双极差分：±20 V, ±12.5 V, ±10 V, ±5 V
- 两种带宽选项：每个通道 25 kHz 和 220 kHz
- 工作温度范围为 −40°C 至 +125°C
- ±21 V 输入箝位保护，并具有 6 kV ESD 保护
- 与 AD7606B 和 AD7606 引脚兼容
- 性能
- ±20 V 双极性差分范围的 SNR 典型值为 92 dB
- SNR 为 95 dB，32 倍过采样
- 所有其他范围的 THD 典型值为 −100 dB
- TUE = FSR 最大值的 0.05％，外部基准电压源
- PFS 和 NFS 误差漂移的典型值为 ±0.5 ppm /°C
- 参考温度系数的典型值为 ±3 ppm/°C
- 校准
- 每通道系统相位、失调和增益校准
- 模拟输入开路检测功能
- 自我诊断和监测功能
- 对读和写数据以及寄存器进行 CRC 错误检测
产品详情
AD7606C-16是一款8通道16位同步采样模数数据采集系统(DAS)。每个通道均包含模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器(LPF)和16位逐次逼近寄存器(SAR)模数转换器(ADC)。AD7606C-16还包含灵活的数字滤波器、低漂移、2.5 V精密基准电压源和用于驱动ADC的基准电压源缓冲区，以及灵活的并行和串行接口。AD7606C-16采用5 V单电源供电，在所有通道以1 MSPS的吞吐量采样时，可适应以下输入范围：
- 双极单端：±12.5 V, ±10 V, ±6.25 V, ±5 V, 和 ±2.5 V
- 单极单端：0 V 至 12.5 V, 0 V 至 10 V, 和 0 V 至 5 V
- 双极差分：±20 V, ±12.5 V, ±10 V 和 ±5 V
输入箝位保护可承受高达±21 V的电压。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极电源）。对于吞吐率较低的应用，AD7606C-16灵活数字滤波器可用于提高噪声性能。在硬件模式下，AD7606C-16与AD7606和AD7606B完全兼容。在软件模式下，可以使用以下高级功能：
- 每个通道可选择模拟输入范围，并提供附加范围
- 每个通道可选择高带宽模式 (220 kHz)
- 附加的过采样选项，过采样率高达 256。
- 每通道的系统增益校准、系统失调和系统相位。
- 模拟输入开路检波器
- 诊断多路复用器
- 监测功能（串行外设接口(SPI)无效读和写、循环冗余校验(CRC)、持续忙碌监视器和复位检测）
请注意，在整篇数据手册中，多功能引脚（例如 RD/SCLK 引脚）由整个引脚名称或引脚的单个功能表示，例如SCLK引脚（表示仅与此功能相关）。
应用
- 电力线路监控
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

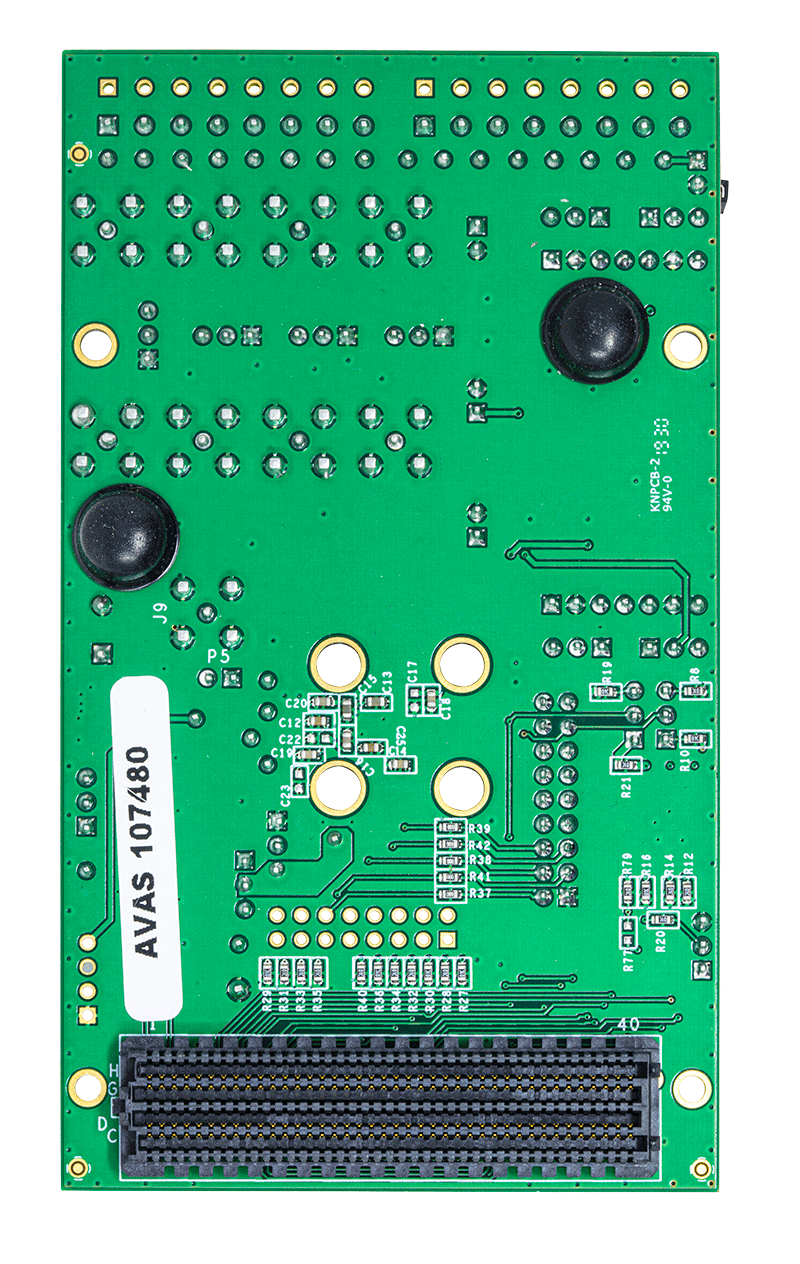

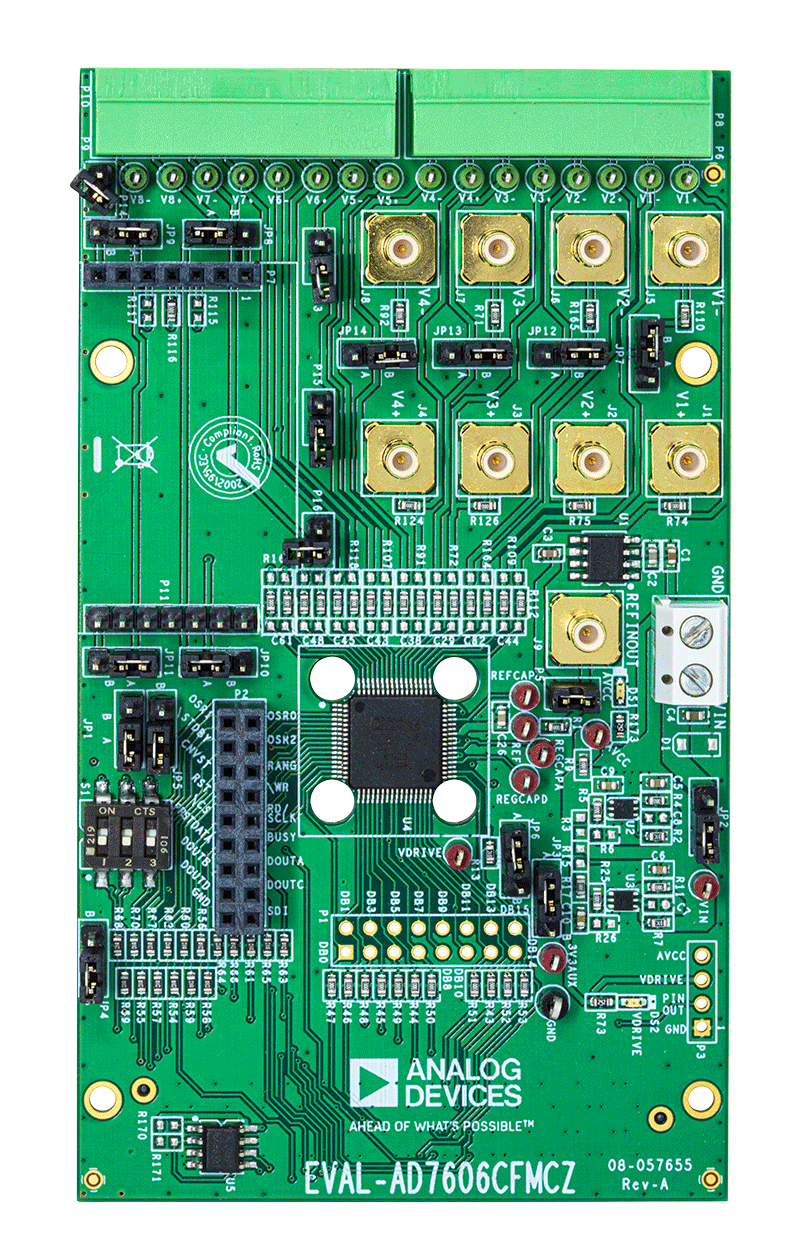

评估套件 (1)
