概览

优势和特点

  • 额定电压(VDD):3 V和 5V
  • 低功耗(最大吞吐量时):
    - 最大7.25 mW(555 kSPS、5 V电源)
    - 最大3.3 mW(555 kSPS、3 V电源)
  • 全差分模拟输入
  • 宽输入带宽:
    - 70 dB信纳比(100 kHz输入频率)
  • 灵活的功耗/串行时钟速度管理
  • 无流水线延迟
  • 高速串行接口: SPI®/QSPI™/MICROWIRE™/DSP 兼容
  • 省电模式:最大1 µA
  • 8引脚SOT-23封装

产品详情

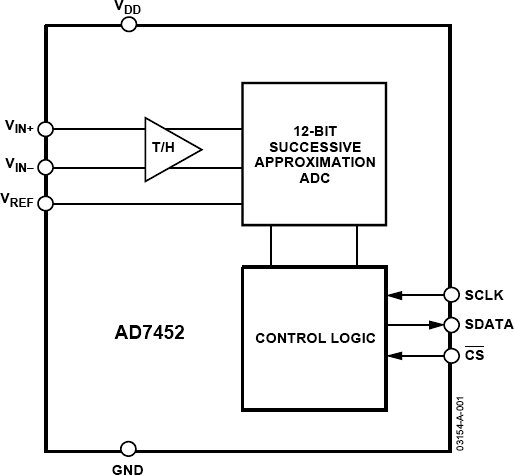

AD7452是一款12位、低功耗、逐次逼近型(SAR)模数转换器(ADC),采用全差分模拟输入,工作电压为3 V或5 V单电源,最高吞吐量为555 kSPS。

该器件内置一个低噪声、宽带宽、差分采样保持放大器(T/H),可处理最高达3.5 MHz的输入频率。 外部基准电压通过VREF引脚输入,可在100 mV至3.5 V范围内变化,具体取决于电源和应用。 基准电压值决定器件的共模电压范围。 利用这一真差分输入结构和可变基准电压输入,用户可以选择各种输入范围和偏置点。

转换过程和数据采集通过CS与串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样,而转换同时在此处启动。

该器件采用SAR架构,确保无流水线延迟。

AD7452采用先进的设计技术,可在高吞吐量的情况下实现较低的功耗。


1 受美国专利6,681,332号保护。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

配套产品推荐

AD7452 配套产品

推荐 Precision Voltage References

推荐 使用的驱动放大器

  • For ultra low distortion, low power differential amplifier: ADA4940-1.
  • For low noise, low cost, precision amplifier: AD8655, AD8656.
