AD708

量产

超低失调电压、双通道运算放大器

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 极高直流精度
    • 失调电压：30 μV（最大值）
    • 失调电压漂移：0.3 μV/°C（最大值）
    • 电压噪声：0.35 μV峰峰值（最大值，0.1 Hz至10 Hz）
    • 开环增益：5,000,000 V/V（最小值）
    • 共模抑制比(CMRR)：130 dB（最小值）
    • 电源抑制比(PSRR)：120 dB（最小值）
  • 匹配特性
    • 失调电源匹配：30 μV（最大值）
    • 失调电压漂移匹配：0.3 μV/°C（最大值）
    • 共模抑制比匹配：130 dB（最小值）
  • 提供8引脚窄体PDIP、密封CERDIP和CERDIP/883B封装

AD708是一款高精度、双通道、单芯片运算放大器。每个放大器均独立提供出色的直流精度，以及任何双通道双极性运算放大器所具备的最大失调电压和失调电压漂移。

在所有双运算放大器中，该器件具有非常杰出的匹配特性。此外，AD708提供5 V/μV最小开环增益，确保最大输入电压噪声为350 nV p-p（0.1 Hz至10 Hz）。所有直流特性均表现出色的温度稳定性，失调电压漂移典型值为0.1 µV/°C，最大输入偏置电流漂移为25 pA/°C。

AD708按性能分为四种等级。AD708J的额定温度范围为0°C至70°C商用温度范围，采用窄体PDIP封装。AD708A和AD708B的额定温度范围为−40°C至+85°C工业温度范围，采用CERDIP封装。

AD708S的额定温度范围为−55°C至+125°C军用温度范围，提供按照MIL-STD-883B标准加工的CERDIP军用版本。

产品特色

  1. 出色的匹配特性和各项规格性能使AD708成为构建高增益、精密仪表放大器的理想选择。
  2. 具有低失调电压漂移和低噪声优势，有助于设计人员放大非常小的信号，且不会影响整体系统性能。
  3. AD708具有10 V/μV典型开环增益和140 dB共模抑制性能，非常适合精密应用。
AD708
超低失调电压、双通道运算放大器

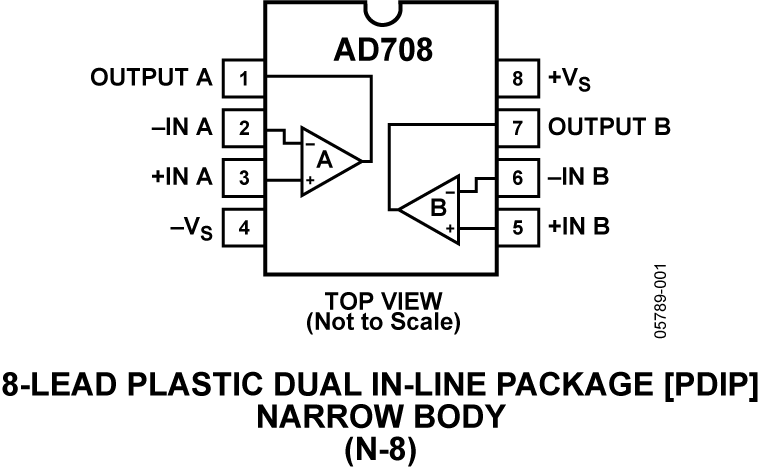

AD708 Functional Block Diagram AD708 Pin Configuration AD708 Pin Configuration
