概览
优势和特点
- 单芯片解决方案，内置振荡器和基准电压源
- 无需调整
- 对传感器零点电压不敏感
- 对原边到副边相移不敏感
- 直流输出与位置成比例
- 工作频率范围：20 Hz至20 kHz
- 单电源或双电源供电
- 单极性或双极性输出
- 可以采用长达300英尺的远程LVDT
- 位置输出可以驱动长达1000英尺的电缆
- 也可以与RVDT接口
- 出色的性能
线性度：满量程的0.05%（最大值）
输出电压：±11 V（最小值）
增益漂移：满量程的50 ppm/°C（最大值）
失调漂移：满量程的50 ppm/°C（最大值）
产品详情
AD598是一款完整的单芯片线性可变差分变压器(LVDT)信号调理子系统，结合LVDT使用，能够以较高精度和可重复性将传感器机械位置转换为单极性或双极性直流电压。所有电路功能均集成于片内。只要增加几个外部无源元件以设置频率和增益，AD598就能将原始LVDT副边输出转换为一个比例直流信号。另外，该器件还能配合RVDT传感器使用。
AD598内置一个低失真正弦波振荡器，用来驱动LVDT原边。LVDT副边输出由两个正弦波组成，用来直接驱动AD598。AD598采用这两个信号工作，将其差值除以其和值，产生一个单极性或双极性比例直流输出。
AD598利用独特的比率架构（专利正在申请中）来消除传统LVDT接口方法的多个弊端。这种新电路的优势包括：无需调整；变压器零点电压和原边到副边相移不影响系统精度；温度稳定性提高；传感器互换性得以改善。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-

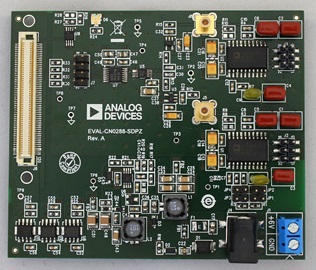

CN0288：LVDT信号调理电路3/26/2013PDF593 kB
-
Linear Variable Differential Transformers8/1/2008 模拟对话
参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| 5962-9067101MRA | 材料声明 | 质量和可靠性 | 20-Lead CerDIP (Side Brazed) | |
| AD598AD | 材料声明 | 质量和可靠性 | 20-Lead CerDIP (Side Brazed) | |
| AD598JCHIPS | 材料声明 | 质量和可靠性 | CHIPS OR DIE | |
| AD598JRZ | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide) | |
| AD598SD/883B | 材料声明 | 质量和可靠性 | 20-Lead CerDIP (Side Brazed) | |
| Wafer Fabrication Data |
