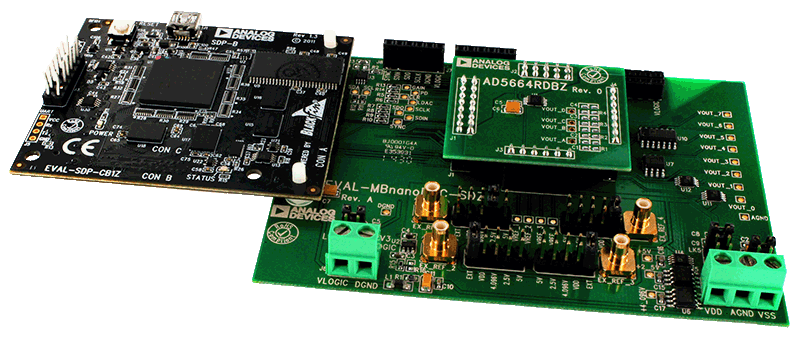

概览

优势和特点

  • 低功耗四通道nanoDAC:12位
  • 通过设计保证单调性
  • 相对精度:±12 LSB(最大值)
  • 10引脚MSOP和3 mm x 3 mm、LFCSP_WD封装
  • 电源电压:2.7 V至5.5 V
  • 上电复位至0 V
  • 各通道独立关断
  • 串行接口,时钟速率最高达50 MHz

产品详情

AD5624/AD5664均属于nanoDAC® 系列,分别是低功耗、四通道、12/16位缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电,通过设计保证单调性。

AD5624/AD5664需利用外部基准电压来设置DAC的输出范围。上述器件内置一个上电复位电路,确保DAC上电后输出0 V并保持该电平,直到执行一次有效的写操作为止。此外还具有关断特性,在关断模式下,器件在5 V时的功耗降至480 nA,并提供软件可选输出负载。

在正常工作模式下,这些器件具有低功耗特性,非常适合便携式电池供电设备。5 V时功耗为2.25 mW,省电模式下则降至2.4 µW。

AD5624/AD5664内置片内精密输出放大器,能够实现轨到轨输出摆幅。

AD5624/AD5664采用多功能三线式串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色
  1. 相对精度:±12 LSB(最大值)。
  2. 提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。
  3. 低功耗;3 V时典型功耗为1.32 mW,5 V时为2.25 mW。
  4. 建立时间(最大值):4.5 μs (AD5624)、7 μs (AD5664)。
应用

- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
