概览

优势和特点

  • 乘法带宽:12 MHz
  • 积分非线性(INL):±0.25 LSB(8位)
  • 8引脚TSOT和MSOP封装
  • 2.5 V至5.5 V电源供电
  • 引脚兼容的8/10/12/14位电流输出DAC
  • ±10 V基准电压输入
  • 50 MHz串行接口
  • 更新速率:2.7 MSPS
  • 扩展温度范围: -40℃至+125℃
  • 四象限乘法
  • 上电复位,具有掉电检测功能
  • 功耗:<0.4 μA(典型值)
  • 保证单调性
  • 通过汽车应用认证

产品详情

AD5450/AD5451/AD5452/AD5453 分别是CMOS 8/10/12/14位电流输出数模转换器(DAC)。这些器件均采用2.5 V至5.5 V电源供电,适合多种应用,包括电池供电的应用。

这些DAC采用CMOS亚微米工艺制造,能够提供出色的四象限乘法特性,乘法带宽最高可达12 MHz。

这些DAC采用双缓冲3线式串行接口,并且与SPI®、QSPI、MICROWIRE及大多数DSP接口标准兼容。上电时,内部移位寄存器和锁存以0填充,DAC输出处于零电平。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。尽管采用2.5 V至5.5 V单电源供电,这些器件仍能处理±10 V基准电压输入。与外部电流至电压精密放大器配合使用时,集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。

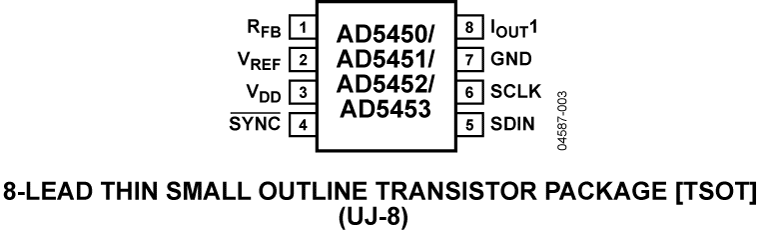

AD5450/AD5451/AD5452/AD5453 DAC均采用8引脚小型TSOT封装,AD5452/AD5453还采用MSOP封装。此外,AD5453还提供8引脚LFSCP封装。

应用

  • 便携式电池供电应用
  • 波形发生器
  • 模拟处理
  • 仪器仪表应用
  • 可编程放大器和衰减器
  • 数字控制校准
  • 可编程滤波器和振荡器
  • 复合视频
  • 超声
  • 增益、失调和电压调整
  • 通过汽车应用认证

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
