AD4858

推荐用于新设计

缓冲8通道同步采样、20位1 MSPS DAS

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完整的20位数据采集系统
    • 8个内部缓冲通道同步采样
    • 每通道吞吐量1 MSPS
    • 差分、宽共模范围输入
    • 输入漏电流：±75 pA（典型值，25°C）
    • 满量程输入阶跃建立时间< 300 ns
    • 集成基准电压源和基准电压源缓冲器(4.096 V)
    • 集成电源去耦电容
    • 每通道45 mW (1 MSPS)，功耗与吞吐量成比例
  • 极少的外部信号调理
  • 无缝高动态范围
    • 每样本、每通道自动增益范围
    • 保持ppm级INL
  • 每通道SoftSpan输入范围，双极或单极
    • ±40 V、±25 V、±20 V、±12.5 V、±10 V、±6.25 V、±5 V、±2.5 V
    • 0 V至40 V、25 V、20 V、12.5 V、10 V、6.25 V、5 V、2.5 V
  • 轨到轨输入过驱容差
  • 高性能
    • INL：±160 μV（典型值，±40 V范围）
    • SNR：97.2 dB单次转换（典型值，±40 V范围）
    • DR：111.4 dB单次转换（典型值，±40 V范围）
    • THD：−117 dB（典型值，±40 V范围）
    • 共模抑制比(CMRR)：120 dB（典型值）
  • 数字灵活性
    • SPI CMOS（0.9 V至5.25 V）和LVDS串行输入和输出
    • 可选24位数字均值过采样
    • 可选失调、增益和相位校正
  • 7.00 mm × 7.00 mm、64引脚BGA完整解决方案尺寸

AD4858是一款完全缓冲的8通道同步采样、20位、1 MSPS数据采集系统(DAS)，具有差分、宽共模范围输入。其功能架构如数据手册中的图1所示。AD4858采用5 V低电压电源、灵活的输入缓冲器电源供电，并使用精密低漂移内部基准电压源和基准电压源缓冲器，支持独立配置每个通道的SoftSpan范围，以匹配本机应用信号摆幅，从而尽可能地减少额外的外部信号调理。为了进一步充分扩大单次转换动态范围，AD4858采用了无缝高动态范围(SHDR)技术。通道的输入信号路径增益使能后会逐个样本地自动优化，从而在不影响线性度的情况下，尽可能地降低每个样本上的转换器噪声。

AD4858具有11 MHz带宽、皮安级输入模拟缓冲器、宽输入共模范围和120 dB共模抑制比(CMRR)，因此该DAS能直接将INx+和INx−上任意摆幅的输入信号数字化。AD4858不仅提供输入信号灵活性，而且具有±160 μV积分非线性(INL)、20位无失码特性、97.2 dB信噪比(SNR)和111.4 dB动态范围(DR)，使其非常适用于需要在紧凑的解决方案中实现高准确性、吞吐量和精度的应用。使能24位过采样可进一步改善SNR和动态范围。可选的每通道失调、增益和相位调整提供了校准和消除DAS上游系统级误差的能力。

AD4858具有串行外设接口(SPI)寄存器配置总线（0.9 V至5.25 V），并支持低压差分信号总线(LVDS)和互补金属氧化物半导体(CMOS)转换数据输出总线，可使用LVDS/CMOS引脚进行选择。可在CMOS模式下采用1至8条数据输出线路，使用户能够优化总线宽度和吞吐量。

AD4858的7.00 mm × 7.00 mm、64引脚球栅阵列(BGA)包括所有关键电源和基准电压源旁路电容，充分缩减了完整解决方案尺寸和元件数量，并降低了对应用印刷电路板(PCB)布局的敏感性。其工作温度范围为−40°C至+125°C的扩展工业温度范围。

应用

  • 自动测试设备
  • 航空电子和航空航天产品
  • 仪器仪表和控制系统
  • 半导体制造
  • 测试与测量
AD4858
缓冲8通道同步采样、20位1 MSPS DAS
AD4858 Functional Block Diagram AD4858 Pin Configuration AD4858 Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
基准电压源 2
LTC6655
量产 0.25ppm 噪声、低漂移、精准基准系列
ADR4540
量产 超低噪声、高精度4.096V基准电压源
开关稳压器和控制器 2
LT8330
推荐用于新设计 具 1A、60V 开关的低 IQ 升压 / SEPIC / 负输出转换器
ADP5070
量产

具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器

线性稳压器 3
LT1761
推荐用于新设计 采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器
ADP150
量产 超低噪声、150 mA CMOS线性调节器
ADP151
量产 超低噪声 200 mA CMOS 线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • AD4858

设计工具 1

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4858

评估 AD4858 8 通道同步采样，20 位 1 MSPS 数据采集系统

立即购买 更多内容

特性和优点

  • 适用于 AD4858 的功能完备的评估板。
  • 通过 SMA 连接器提供八个输入通道
  • 板载参考电路和电源
  • 通过 FMC 连接器和/或测试点提供的独立功能
  • 用于时间和频域控制和数据分析的 PC 软件
  • 兼容 ZedBoard
  • 与其他 FMC 控制器板兼容

产品详情

EVAL-AD4858FMCZ 旨在演示 AD4858 的性能并提供对许多附带配置选项的访问，这些选项可通过简单的 ACE 插件图形用户界面 (GUI) 访问。AD4858 是一款全缓冲、8 通道同步采样、20 位、1 MSPS 数据采集系统 (DAS)，具有差分、宽共模范围输入。

EVAL-AD4858FMCZ 板载组件包括以下功能：

  • LTC6655 高精度、低漂移、4.096 V 基准电压源（默认情况下不使用）
  • LT1761、低噪声、1.8V、2.5V 和 5V 低压差 (LDO) 稳压器
  • LT8330 低静态电流 (IQ) 升压转换器

有关 AD4858 的完整详细信息，请参阅 AD4858 数据手册，使用 EVAL-AD4858FMCZ 评估板时必须同时参阅该数据手册和用户指南。

该评估板还可用于评估 AD4856、AD4854 和 AD4852 的性能。
EVAL-AD4858
评估 AD4858 8 通道同步采样，20 位 1 MSPS 数据采集系统

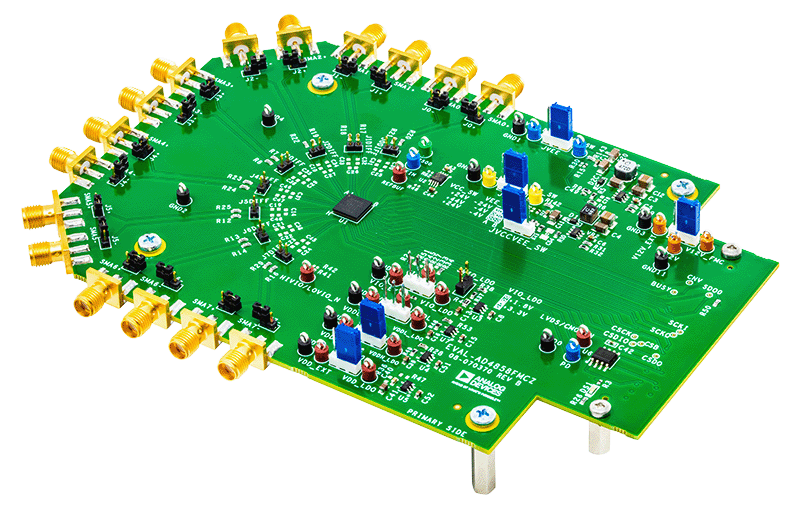

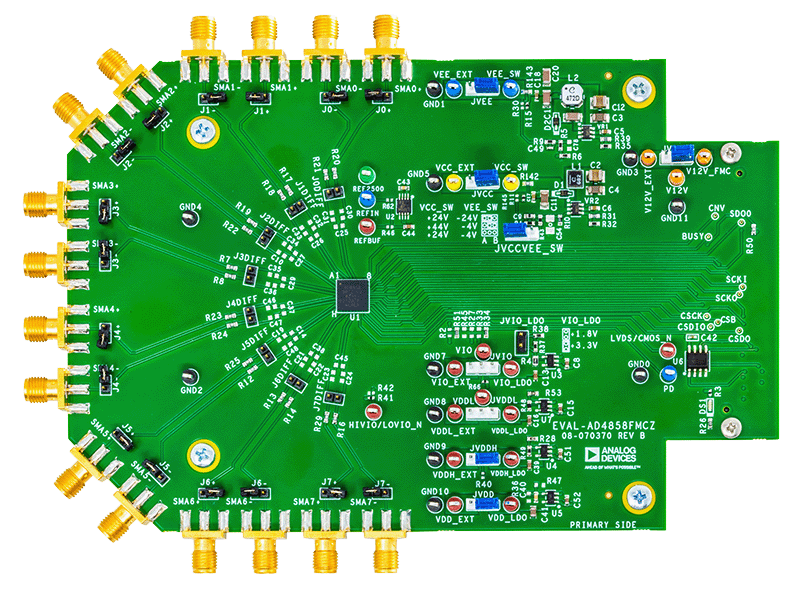

EVAL-AD4858FMCZ Evaluation Board EVAL-AD4858FMCZ Evaluation Board - Top View EVAL-AD4858FMCZ Evaluation Board - Bottom View
