AD4131-8

具有集成 PGA 的 32 μA,超低功耗,16 位 Σ-Δ ADC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 超低电流消耗(典型值):
    • 32 μA:连续转换模式(增益 = 128)
    • 5 μA:占空比模式(比率 = 1/16)
    • 0.5 μA:待机模式
    • 0.1 μA:关断模式
  • 内置系统级节能功能:
    • 节电占空比:1/4 或 1/16
    • 低至 1.71 V 的单电源可延长电池工作时间
  • 有效值噪声:在 1.17 SPS(增益 = 128)至 48 nV/√Hz 下,为 25 nV rms
  • 高达 16 个无噪声位(增益 = 1)
  • 输出数据速率:1.17 SPS 至 2.4 kSPS
  • 由 1.71 V 至 3.6 V 单电源或 ±1.8 V 分离电源供电
  • 15 ppm/°C 最大漂移时的带隙基准电压
  • 具有轨到轨模拟输入的 PGA
  • 自适应传感器接口功能:
    • RTD 的匹配可编程激发电流
    • 适用于热电偶的片内偏置电压发生器
    • 适用于桥传感器的低端电源开关
    • 传感器明线检测
  • 内部温度传感器和振荡器
  • 自校准和系统校准
  • 灵活的滤波器选项
  • 同时进行 50 Hz/60 Hz 抑制(所选滤波器选项上)
  • 通用输出
  • 诊断功能
  • 交叉点多路复用输入
    • 8 个差分/16 个伪差分输入
  • 5 MHz SPI(3 线或 4 线)
  • 提供 35 球 2.74 mm × 3.6 mm WLCSP
  • 温度范围:−40°C 至 +105°C
更多细节
show more Icon

AD4131-8是一款超低功耗的高精度测量解决方案,适用于使用低带宽电池工作的应用。完全集成的模拟前端(AFE)包括可用于多达16个单端或8个差分输入的多路复用器、可编程增益放大器(PGA)、16位Σ-Δ(Σ-Δ)模数转换器(ADC)、片上基准电压源和振荡器、可选滤波器选项、智能时序控制器、传感器偏置和激励选项、诊断以及占空比。

利用AD4131-8,可在连续转换时测量电流消耗为28.5 μA(增益 = 1)和32.5 μA(增益 = 128)的低频信号,使用其中一种占空比选项时平均电流甚至更低。将AD4131-8配置为具有8个差分输入或16个单端或伪差分输入,这些输入连接到交叉点多路复用器,其中任何输入对都可以成为PGA和ADC的测量通道输入。

AD4131-8采用1.71 V至3.6 V的单模拟电源电压工作。在电池应用中,低至1.71 V的操作可延长系统寿命,因为即使电池电压消失,AFE也可以继续运行。数字电源可以是独立的,其范围可在1.65 V至3.6 V之间。

AD4131-8提供以下关键模拟功能,支持简单有效地连接到用于测量温度、负载和压力的传感器:

  • PGA。由于可编程增益(从1到128)和低输入电流的高输入阻抗,PGA允许直接与低输出幅度的传感器连接,如电阻桥、热电偶和电阻温度检测器(RTD)。
  • 电容式PGA支持全共模输入范围,对于广泛变化的输入共模,为设计人员提供了更多余地。更宽的共模输入范围提高了整体分辨率,在比率指标测量中非常有效。
  • 低漂移精度电流源。使用IEXC0和IEXC1电流源可激发2线、3线和4线RTD。激励电流输出选项包括100 nA、10 μA、20 μA、50 μA、100 μA、150 μA和200 μA。
  • 低侧电源开关(PDSW)可用于在转换之间关断桥接传感器。可基于每个通道在时序控制器内控制PDSW,从而让整个系统达到优良时序和节能效果。PDSW也可将更高功率的模拟传感器用于低功耗系统。
  • 适用于热电偶的电压偏置(VBIAS源将通道的共模电压设置为AVDD/2)。
  • 该时序控制器允许以预定顺序转换每个启用的预配置通道,从而支持交错混合传感器、系统检查和诊断测量。借助时序控制器,无需与器件进行重复的串行接口通信。序列中可配置16个通道,每个通道可从8个预定义的ADC设置中进行选择,从而允许选择增益、滤波器类型、输出数据速率、缓冲、时序和基准电压源。

高水平的集成前端功能和小封装选项支持较小的终端解决方案。例如,除了支持可在内部缓冲的外部差分基准电压源之外,AD4131-8还集成了低热漂移带隙基准电压源。

在安全关键应用中,AD4131-8包括通过熔断电流实现开路检测等诊断功能、内部温度传感器、基准电压检测和模拟输入过压/欠压检测。数字接口新增诊断功能,如循环冗余检查(CRC)和串行接口检查,以确保实现可靠的通信链路。

应用

  • 智能发射器
  • 无线电池和采集器供电型传感器节点
  • 便携式仪器仪表
  • 温度测量热电偶、RTD、热敏电阻
  • 压力测量:桥式传感器
  • 医疗健康和可穿戴设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD4131-8BCBZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

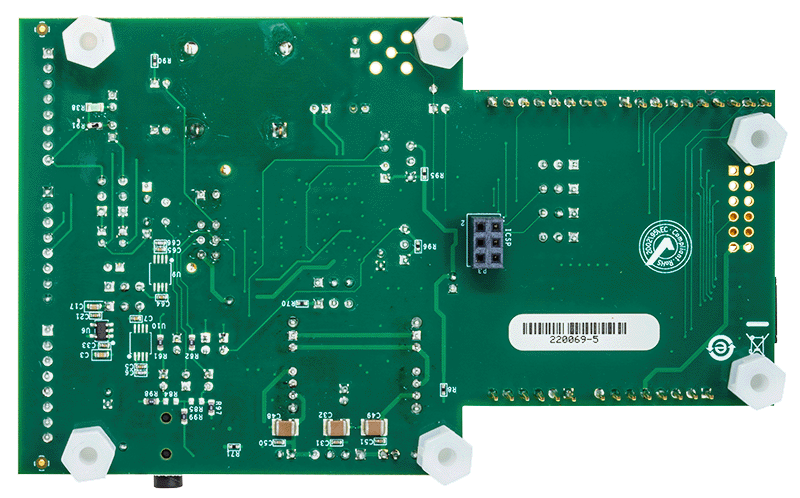

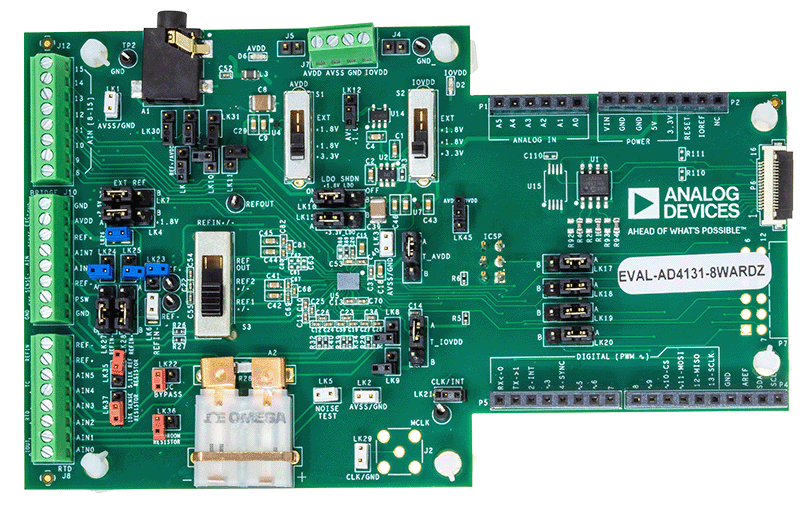

EVAL-AD4131-8

用于 AD4131-8 的评估板,8 通道,超低功耗,具有集成前端的 16 位 Σ-Δ ADC

zoom

EVAL-AD4131-8

用于 AD4131-8 的评估板,8 通道,超低功耗,具有集成前端的 16 位 Σ-Δ ADC

用于 AD4131-8 的评估板,8 通道,超低功耗,具有集成前端的 16 位 Σ-Δ ADC

特性和优点

  • 适用于 AD4131-8 的功能完备的评估板
  • PC 控制配合 ADI 公司的系统演示平台 (EVAL-SDP-CK1Z) 一起使用
  • 用于控制和数据分析的 PC 软件(时域)
  • 独立功能

产品详情

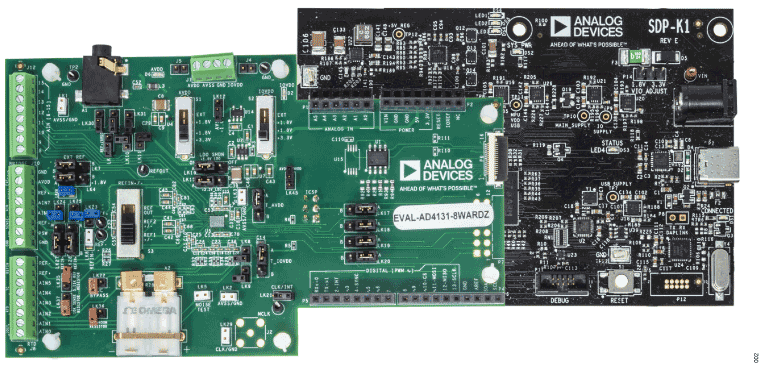

EVAL-AD4131-8WARDZ 评估套件采用 AD4131-8 16 位超低功耗低噪声模数转换器 (ADC)。通过连接到 EVAL-SDP-CK1Z 母板,EVAL-AD4131-8WARDZ 板连接到 PC 的 USB 端口。通过 PC 将 5V USB 电源调节为 3.3V,从而为 AD4131-8 供电并支持所有必要的元件。

AD4131-8 ACE 插件可以全面配置 AD4131-8 套件寄存器功能,并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供直流时域分析。

EVAL-AD4131-8WARDZ 是一款用于评估 ADC 特性的评估板。凭借 EVAL-SDP-CK1Z 评估板,用户 PC 可执行软件可通过 USB 控制 AD4131-8。

产品数据手册提供了 AD4131-8 的完整规格。使用 EVAL-AD4131-8WARDZ 评估板时,请参阅 AD4131-8 数据手册,同时参阅本用户指南。
