AD1940

SigmaDSP® 多通道28位音频处理器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 16通道数字音频处理器
  • 接受最高192 kHz的采样速率
  • 28位 x 28位乘法器,内置完全56位累加器
  • 完全可编程的程序RAM,用于定制程序下载
  • 利用参数RAM可以完全控制1024个参数
  • SPI控制端口具有安全加载特性,可以实现透明参数更新,以及对模式和存储器传输的完全控制
  • Target/Slew RAM,实现免点击音量控制和动态参数更新
  • 欲了解更多特性,请参考数据手册


更多细节
show more Icon

AD1940/AD1941 是一款完整的28位、单芯片、多通道音频DSP,用于均衡、多频段动态处理、延迟补偿、扬声器补偿和图像增强。这些算法可用来弥补扬声器、功放和听音环境的实际限制,从而大幅改善音质。

AD1940/AD1941所用的信号处理技术堪比高端演播室设备所用的技术。大部分处理均采用完全56位双精度模式完成,低电平信号性能极佳,并且无极限环或空闲音。动态处理器采用高端广播压缩器常用的先进多断点算法。

AD1940/AD1941是一款完全可编程的DSP。借助方便易用的软件,用户可以利用双二阶滤波器、动态处理器和环绕声处理器等模块,以图形方式配置自定义信号处理流程。通过功能全面的控制端口可以实现免点击参数更新,而且可以在算法流程的任意一点执行回读。

AD1940/AD1941的数字输入和输出端口可以通过多个双通道串行数据流或TDM数据流,与ADC和DAC实现无缝连接。在TDM模式下,AD1940可以输入8通道或16通道串行数据,并且可以输出8通道或16通道串行数据。输入和输出端口配置可以分别独立设置。AD1940 通过一个四线式SPI端口进行控制。AD1941通过一个二线式I2C端口进行控制。除了控制接口不同外,这两个器件的其它功能都是相同的。

应用

  • 汽车音响系统
  • 数字电视
  • 多通道音频系统
  • 迷你型立体声系统
  • 多媒体音频
  • 数字扬声器分频器
  • 乐器
  • 座椅音响系统(飞机/长途汽车)


产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

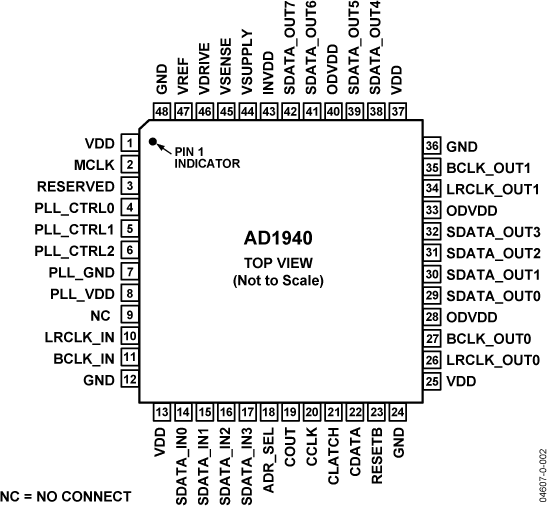

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD1940YSTZ
  • HTML
  • HTML
AD1940YSTZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 7, 2016

- 16_0033

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

1月 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 7, 2016

- 16_0033

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

1月 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

EVAL-AD1940

AD1940 评估板

zoom

EVAL-AD1940

AD1940 评估板

AD1940 评估板

特性和优点

 EVAL-AD1940AZ
  • 其他ADI器件:
    AD1939
    AD1974
    AD8606
    ADP3339
  • 模拟输入:3路立体声TRS (3.5mm)
  • 模拟输出:4路立体声TRS (3.5mm)
  • 数字I/O:USBi-I2C/SPI,SPDIF I/O,I2S I/O(4/8,TDM)
  • 直流电源:6 V
EVAL-AD140MINIBZ
  • 其他ADI器件:
    AD1938
    ADP3336
    ADM811
    ADA4841
  • 模拟输入:1路立体声TRS (3.5mm)
  • 模拟输出:3路立体声TRS (3.5mm)
  • 数字I/O:USBi-I2C/SPI,I2S-I/O(1/3,TDM)
  • 直流电源:6 V


产品详情

功能全面的AD1940 SigmaDSP评估板,内置AD1939和AD1974编解码器。它提供缓冲模拟输入和输出以及S/PDIF、数字I2S/TDM连接器。评估包内含6 V电源和USBi。


小型AD1940 SigmaDSP评估板,内置AD1938编解码器,提供缓冲模拟输入和输出。评估包内含6 V电源和USBi。这是AD1940的推荐评估板。如果此评估板缺少一些必需的功能或接口,可以使用EVAL-AD1940AZ。


EVAL-ADUSB2EBZ

ADUSB2EBZ评估板

zoom

EVAL-ADUSB2EBZ

ADUSB2EBZ评估板

ADUSB2EBZ评估板

特性和优点

EVAL-ADUSB2EBZ "USBi"
  • 数字I/O:USB输入、I2C/SPI输出
  • 直流电源:5 V (USB)

产品详情

ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板,包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信(用户可选),可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。


安装USBi板的步骤如下:
  • 将USB电缆连接到PC上的空闲USB端口和USBi板上。
  • Windows将会运行“发现新硬件向导”。
  • 选择“从列表或特定位置安装”,然后单击“下一步”。
  • 选择“在这些位置查找最佳驱动程序”,然后勾选“包含以下搜索位置”。
  • 单击“浏览”按钮,在SigmaStudio应用程序文件夹内定位正确的驱动程序(默认文件夹位置:C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers): 选中CyUSB.inf文件。
  • 如果弹出“本软件未通过Windows标志测试”对话框,请单击“仍然继续”。

在SigmaStudio中使用USBi:
如需在SigmaStudio和USBi板之间进行通信,则必须在原理设计图中加入一个通信通道模块。如需定位该模块,选择“硬件配置”选项卡,并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录,然后选择USBi模块。

USBi

该模块为多个处理器(IC/DSP)提供连接,允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议(SPI或I²C)和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址,才能正常工作。有关寻址方面的更多信息(如ADR_SEL、ADDR0或ADDR1引脚),请参见器件的数据手册。USBi默认协议为I²C;如需使能SPI,必须首先通过模块的下拉菜单选择SPI地址,然后执行三次写操作(如点击3次“寄存器读/写”窗口中的“写”按钮)。USBi硬件提供LED,表示电流模式(I²C或SPI)。
