MAX74810

推荐用于新设计

50V、EMI 增强型、零漂移、超低噪声、轨到轨输出运算放大器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低失调电压：最大 7μV
  • 极低的失调电压漂移：最大值 30nV/°C
  • 低电压噪声密度：5.8nV/√Hz（典型值）
    • 0.1Hz 至 10Hz 时典型值为 117nV p-p
  • 低输入偏置电流：典型值 50pA
  • 增益带宽积：2.7兆赫
  • 单电源供电：输入电压范围包括接地和轨到轨输出
  • 工作电压范围广
    • 单电源供电：4.5V 至 50V
    • 双电源供电：±2.25V 至 ±25V
  • 集成 EMI 滤波器
  • 单位增益稳定

MAX74810 是一款双通道、零漂移运算放大器，具有低噪声和低功率、接地感应输入和轨到轨输出，针对时间、温度和电压条件下的总体精度进行了优化。宽工作电压和温度范围，以及高开环增益和非常低的直流和交流误差，使该器件适合放大非常小的输入信号并在各种应用中准确再现较大的信号。

MAX74810 的性能规定在 5.0V 和 50V 电源电压下。这些设备的工作电压范围为 4.5V 至 50V，非常适合使用 5V、10V、12V 和 30V 单端电源的应用，或使用更高单电源和 ±2.5V、±5V 和 ±15V 双电源的应用。MAX74810 采用片上滤波技术，具有较高的抗电磁干扰 (EMI) 能力。

MAX74810 完全符合 −40°C 至 +125°C 扩展工业温度范围的规定，并采用 8 引线 MSOP 封装。

应用

  • 电感、电容和电阻 (LCR) 测试仪/兆欧表前端放大器
  • 称重传感器和桥式传感器
  • 磁力平衡秤
  • 高精度分流电流检测
  • 热电偶/电阻温度检测器 (RTD) 传感器
  • 可编程逻辑控制器 (PLC) 输入和输出放大器
  • 汽车传感器
  • 车载充电器 (OBC) 和 DC/DC 转换器
  • 电池管理系统（BMS）
  • 牵引逆变器
MAX74810
50V、EMI 增强型、零漂移、超低噪声、轨到轨输出运算放大器

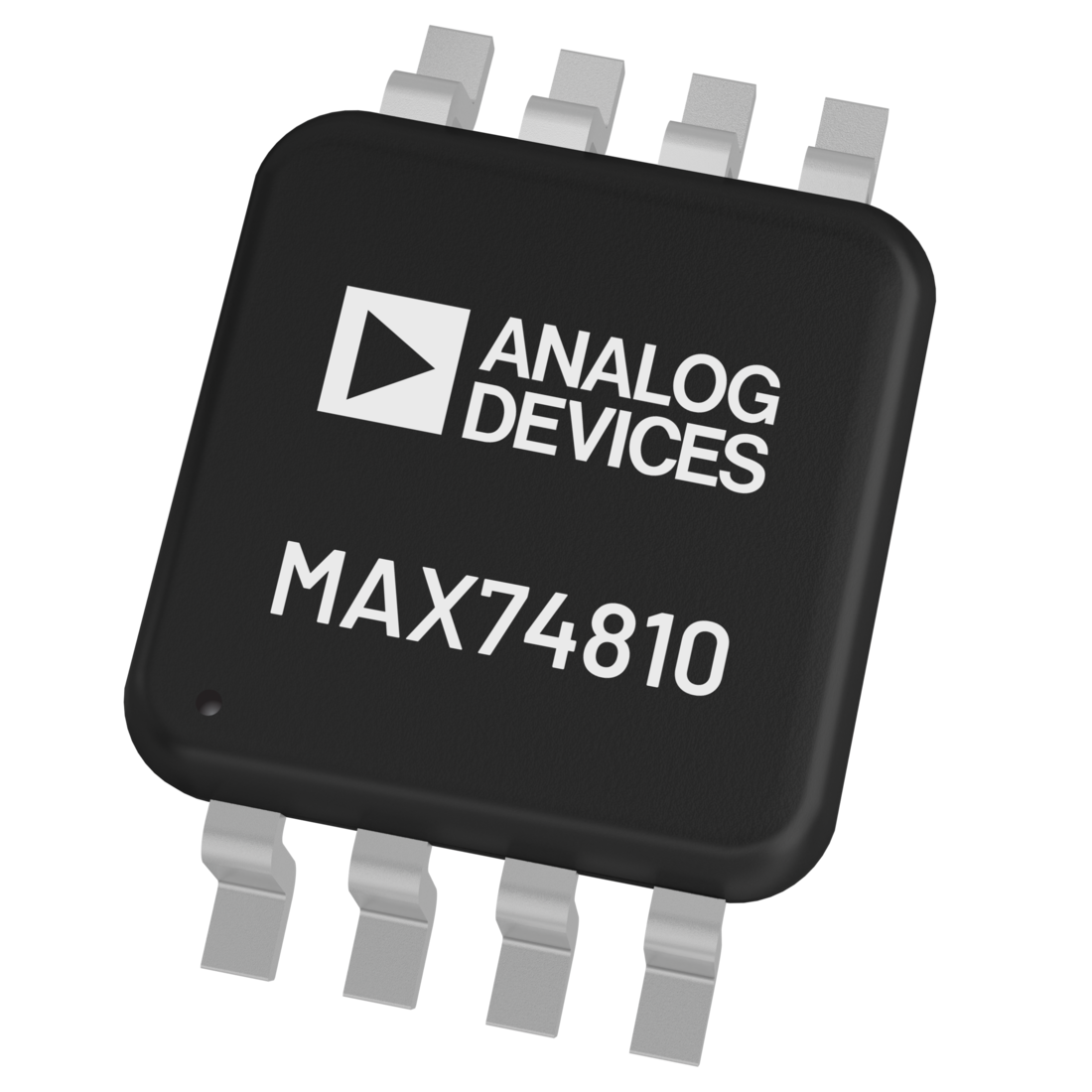

MAX74810 Functional Block Diagram MAX74810 Chip Illustration
