特性
- 0.5 dB LSB步进至15.5 dB
- 每位单正控制线
- 误码率：±0.5 dB（典型值）
- 高输入IP3：+45 dBm
- 16mm2无引脚SMT塑料封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

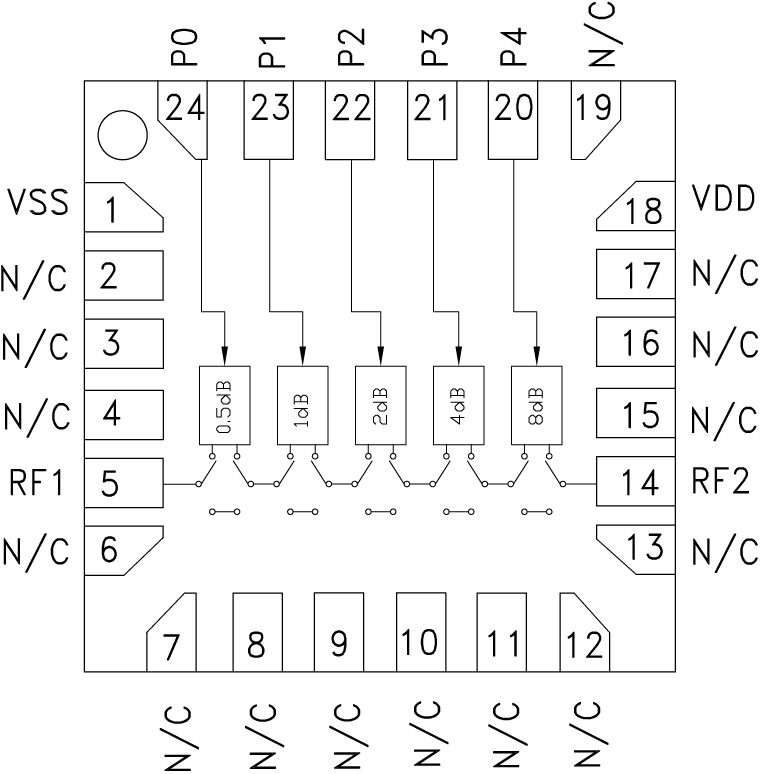

HMC941ALP4E是一款宽带5位GaAs IC数字衰减器，采用低成本无引脚表贴封装。在0.1到33.0 GHz频率下运行，插入损耗低于4 dB典型值。对于15.5 dB的总衰减，衰减器位值为0.5 (LSB)、1、2、4和8。衰减精度非常高，典型步长误差为±0.3 dB，IIP3为+45 dBm。五个控制电压输入在+5V和0V之间切换，用于选择每个衰减状态。
应用
- 光纤和宽带电信
- 微波无线电和VSAT
- 军用无线电、雷达和ECM
- 空间应用
- 传感器
- 测试与测量设备
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC941ALP4E |
24-Lead QFN (4mm x 4mm w/ EP)
|
|
|
| HMC941ALP4ETR |
24-Lead QFN (4mm x 4mm w/ EP)
|
|
- HMC941ALP4E
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC941ALP4ETR
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 19, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC941ALP4E
量产
HMC941ALP4ETR
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 19, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC941ALP4E
量产
HMC941ALP4ETR
量产
评估套件 1
EVAL-HMC941ALP4
HMC941ALP4评估板
产品详情
资料
工具及仿真模型 2
ADIsimRF
S-参数 1
S-参数
