HMC891A

推荐用于新设计

1.95 GHz 至 3.4 GHz 可调谐带通滤波器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 幅度建立时间：200 ns
  • 拒绝再进入（宽带抑制）：≥30 dB
  • 机械调谐设计的单芯片替代方案
  • 符合 RoHS 指令的 32 引脚 5 mm x 5 mm LFCSP 封装

HMC891ALP5E 是一款单片微波集成电路 (MMIC) 带通滤波器，具有用户可选的通带频率。3 dB滤波器带宽约为 9％，20 dB 滤波器带宽约为 23％。通过施加 0 V 至 14 V 的模拟调整电压，可以使中心频率（fCENTER）在 1.95 GHz 至 3.4 GHz 之间变化。

这款可调谐滤波器可用作外形较大的开关滤波器组和腔调谐滤波器的较小替代方案。

由于采用单片设计，HMC891ALP5E 具有出色的颤噪效应，可在高级通信应用中提供动态可调的解决方案。

应用

  • 测试与测量设备
  • 军用雷达和电子战/电子对抗(ECM)
  • 卫星通信和航空航天
  • 工业设备和医疗器械
HMC891A
1.95 GHz 至 3.4 GHz 可调谐带通滤波器
HMC891ALP5E Functional Block Diagram HMC891ALP5E Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-Parameter Files (S2P)

S-Parameters for RF and Microwave Tunable Filters

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-HMC891A

HMC891A 评估板

立即购买 更多内容

产品详情

所有射频迹线都布设在第 1 层（初级侧），其余三层都是接地平面，为射频传输线路提供可靠接地。顶层介电材料为 Rogers 4350，具有低损耗性能。第 2 层的预浸材料将 Isola 370HR 与内核层上下的铜迹线层粘在一起。预浸材料和 Isola 370HR 内核层都用于实现所需的成品板厚度。
EVAL-HMC891A
HMC891A 评估板

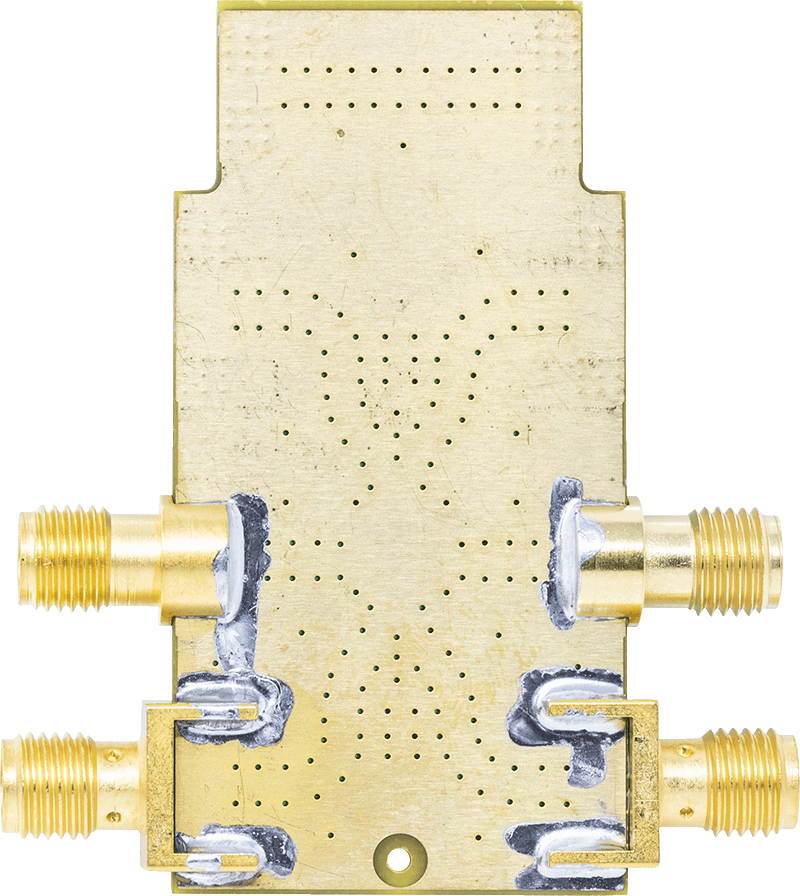

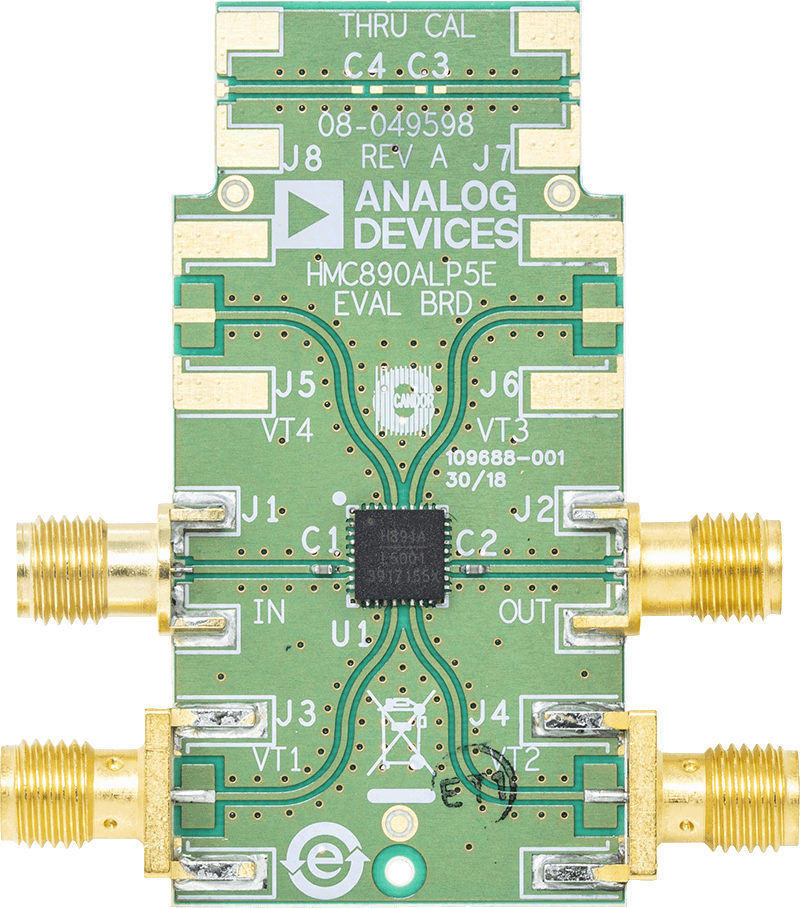

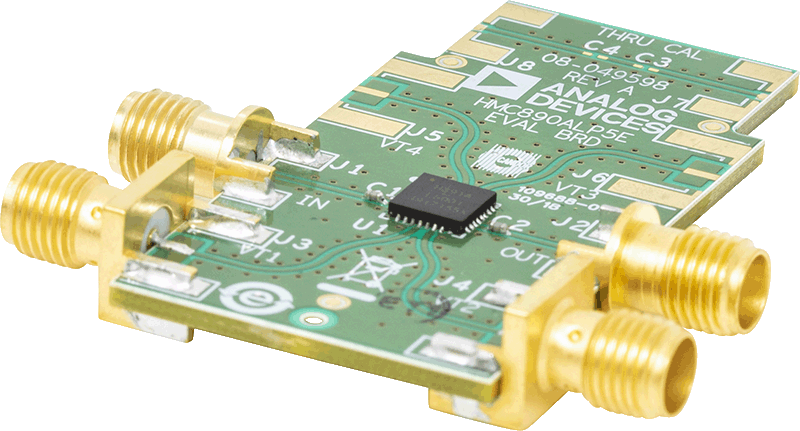

EV1HMC891ALP5ANGLE-web EV1HMC891ALP5BOTTOM-web EV1HMC891ALP5TOP-web
