HMC798A

推荐用于新设计

24 GHz至34 GHz、GaAs、MMIC、次谐波SMT混频器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 单正电源:5 V (97 mA)
  • 转换损耗:10 dB(典型值,24 GHz至30 GHz时),10.5 dB(典型值,30 GHz至34 GHz时)(上变频器)
  • 输入IP3:17.5 dBm(典型值,24 GHz至30 GHz时),20 dBm(典型值,30 GHz至34 GHz时)(上变频器)
  • 2 × LO至RF隔离:36 dB(典型值,30 GHz至34 GHz时)
  • 宽IF带宽:DC至4 GHz
  • LO驱动电平:4 dBm输入
  • 次谐波2 × LO
  • 符合RoHS标准的24引脚、3.90 mm × 3.90 mm、LCC陶瓷封装

HMC798ALC4是一款集成LO放大器的24 GHz至34 GHz次谐波(×2) MMIC混频器,采用符合RoHS标准的无铅LCC封装。HMC798ALC4可用作频率范围为24 GHz至34 GHz的上变频器或下变频器。

在24 GHz至30 GHz和30 GHz至34 GHz频率范围内,2 × LO至射频(RF)隔离通常分别为30 dB和36 dB,无需额外滤波。LO放大器采用单偏置(5 V dc)设计,通常需要4 dBm的LO驱动电平。HMC798ALC4无需线焊,可以使用表贴(SMT)制造技术。

应用

  • 微波和甚小孔径终端(VSAT)无线电
  • 测试设备
  • 点对点无线电
  • 卫星通信(SATCOM)
  • 军事电子战(EW)、电子对抗(ECM)、以及指挥、控制、通信和情报(C3I)

HMC798A

24 GHz至34 GHz、GaAs、MMIC、次谐波SMT混频器

HMC798A Functional Block Diagram HMC798A Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1


评估套件

eval board
EVAL-HMC798ALC4

HMC798A 评估板

特性和优点

  • 单正电源:5 V (97 mA)
  • 转换损耗:10 dB(典型值,24 GHz至30 GHz时)
      10.5 dB(典型值,30 GHz至34 GHz时,上变频器)
  • 输入IP3:17.5 dBm(典型值,24 GHz至30 GHz时)
      20 dBm(典型值,30 GHz至34 GHz时,上变频器)
  • 2LO至RF隔离:36 dB(典型值,30 GHz至34 GHz时)
  • 宽IF带宽:DC至4 GHz
  • 集成LO放大器:4 dBm输入
  • 次谐波(×2) LO
  • 符合RoHS标准的24引脚、3.90 mm × 3.90 mm LCC封装


产品详情

集成LO放大器的24-34 GHz次谐波(x2) MMIC混频器,焊接在采用专门RF设计的评估板上。

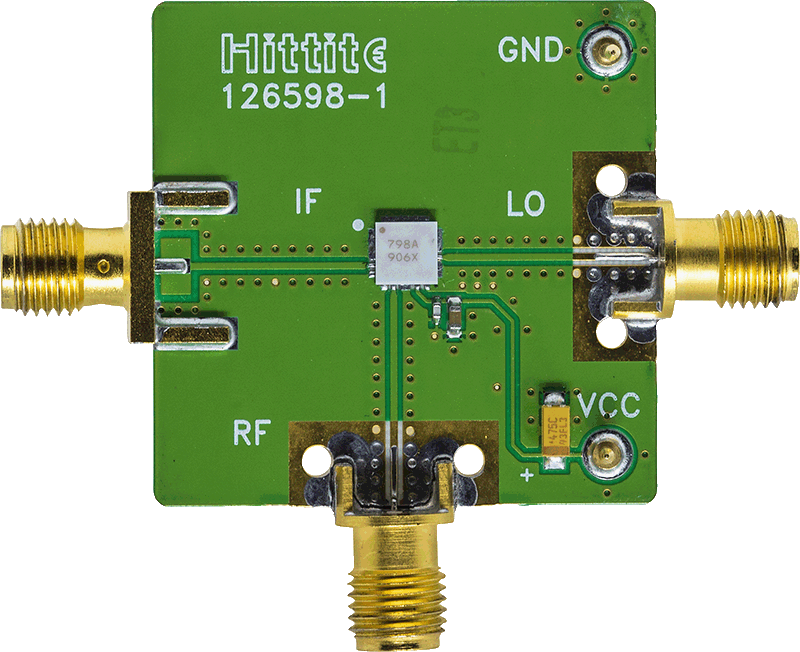

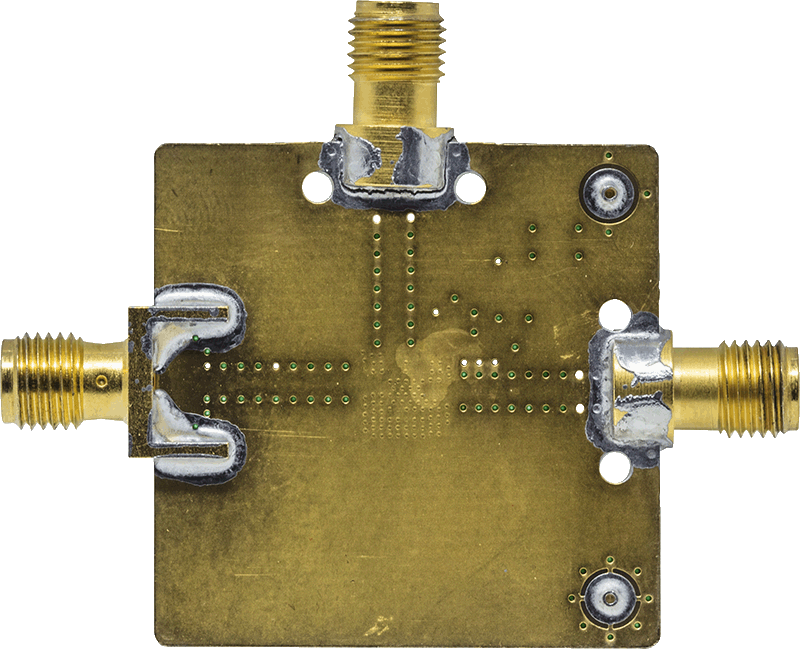

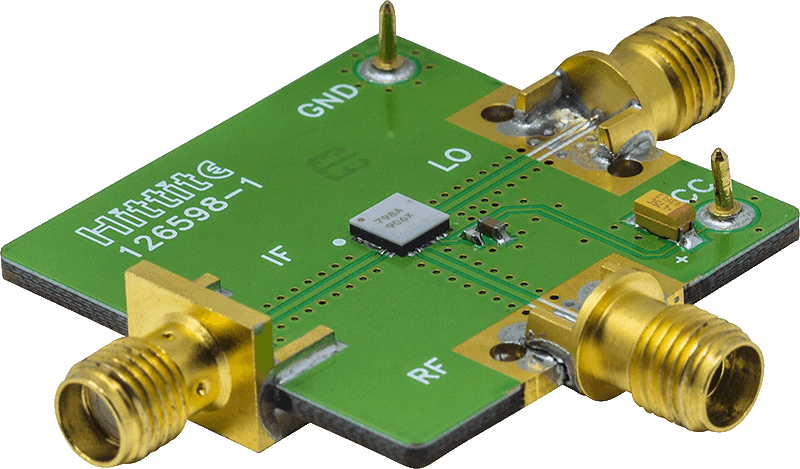

EVAL-HMC798ALC4
